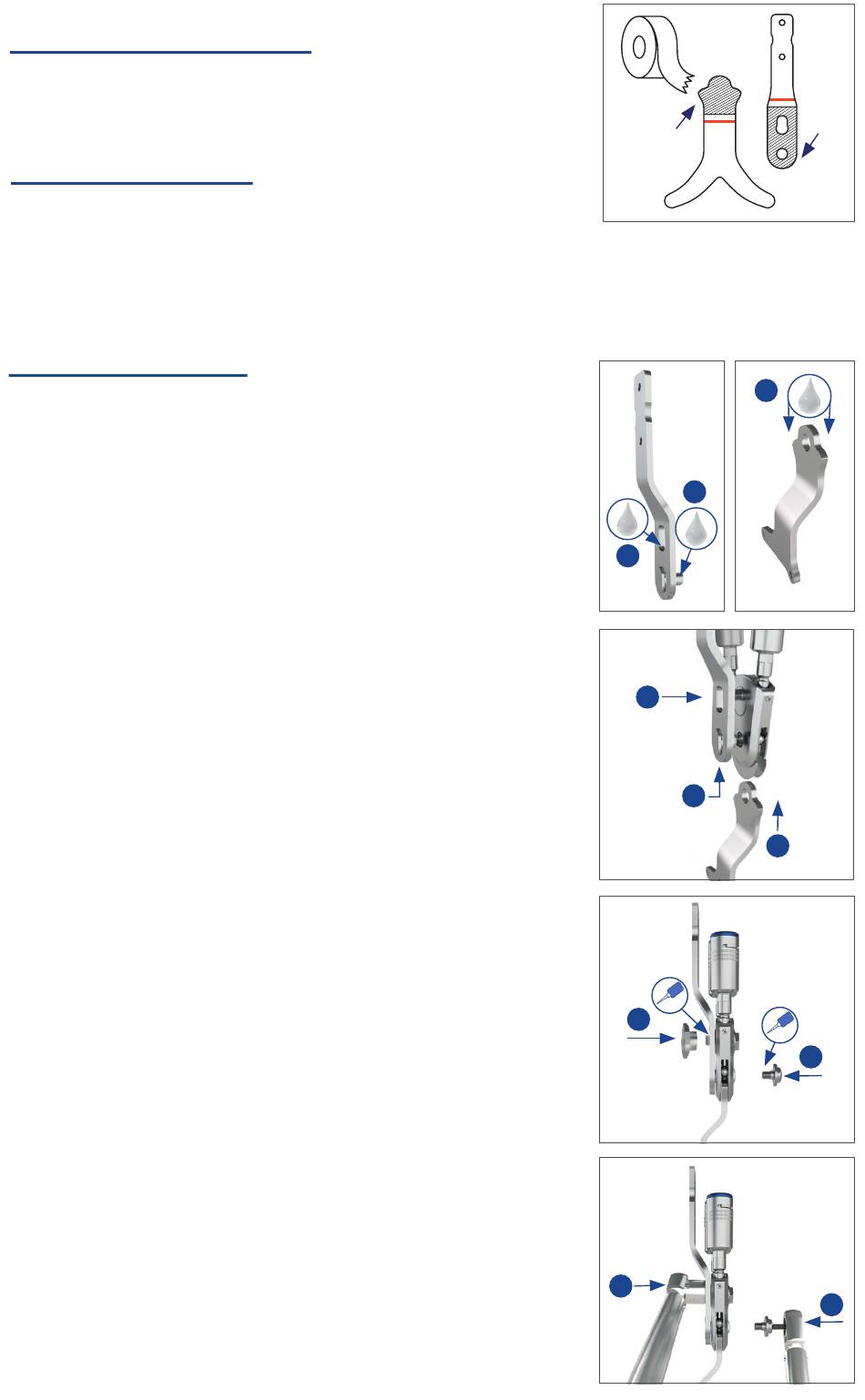

Becker TRIPLE ACTION Kurzanleitung Seite 3

Schritt 5
Setzen Sie die Orthese entsprechend der gewünschten
Fertigungstechnik zusammen. Entfernen Sie die Hülle
und bereiten Sie den Zusammenbau vor.
Schritt 6
Entfernen Sie die obere Stange und den Bügel vom Fertigungswerkzeug.
WICHTIG: Die Öffnungen im Bügel oder der oberen Stange nicht mit Druckluftstrahlen
mit abrasiven Medien behandeln oder verunreinigen. Vor dem Zusammensetzen
gründlich reinigen. (Bügelkopf abdecken, um Verunreinigung zu vermeiden.)
Schritt 7
Setzen Sie den Triple Action wieder zusammen.
1. Setzen Sie die Gelenkbuchse in die Öffnung in der oberen
Stange ein, bis der abgerundete Kopf vollständig in der
Aussparung der oberen Stange aufgenommen ist. Beachten
Sie, dass der Kopf der Gelenkbuchse vollständig in der
oberen Stange sitzt.
2. Schmieren Sie die Gelenkbuchse, die in der oberen Stange
hervorsteht, und die Nockenöffnung in der oberen Stange
mit Schmierfett (im Lieferumfang enthalten) ein und legen
Sie sie zur Seite.
3. Schmieren Sie beide Seiten des Bügelkopfs mit Schmierfett
ein und legen Sie ihn zur Seite.
4. Setzen Sie die Verschleißplatten in den Gabelkopf des
Komponentenkörpers wie folgt ein: Halten Sie die beiden
pilzförmigen Verschleißplatten zusammen, wobei die glatten
(glänzenden) Seiten aufeinander liegen, und setzen Sie
die Verschleißplatten mit der flachen Seite zuerst in den
Gabelkopf des Komponentenkörpers ein.
5. Während Sie die Verschleißplatten mit einer Hand
auseinanderhalten, führen Sie den Bügel in der richtigen
Ausrichtung zwischen die Verschleißplatten in den
Gabelkopf ein, bis die Öffnungen im Bügel mit den
Öffnungen im Komponentenkörper übereinstimmen.
6. Halten Sie den Kopf der Gelenkbuchse fest, sodass er in der
oberen Stange bleibt, setzen Sie die Gelenkbuchse durch die
Rückseite in den Komponentenkörper ein und drehen Sie sie
vorsichtig, bis sie durch die hintere Verschleißplatte, den Bügel,
die vordere Verschleißplatte und den Komponentenkörper ragt.
Stellen Sie sicher, dass Sie die Stiftschraube durch die Öffnung
in der oberen Stange führen.
7. Tragen Sie Schraubensicherungskleber auf die Gelenkschraube
auf und ziehen Sie die Schraube in der Gelenkbuchse fest.
8. Tragen Sie Schraubensicherungskleber auf die
Stiftschraube auf der Nockenbuchse auf und ziehen Sie die
Nockenmutter fest, bis sie durch die Nockenöffnung in der
oberen Stange eingeführt ist.
9. Ziehen Sie die Gelenkschraube mit einem Drehmomentschlüssel
und 4 mm Sechskantschlüssel auf 10 Nm an.
10. Ziehen Sie die Nockenmutter mit einem Drehmomentschlüssel
und 15 mm Innensechskantschlüssel auf 10 Nm an.
Kunststoff-
band
Abdecken
3.
2.
1.
6.
4.
5.
8.
10 Nm
10.
10 Nm
Abdecken
7.
9.
