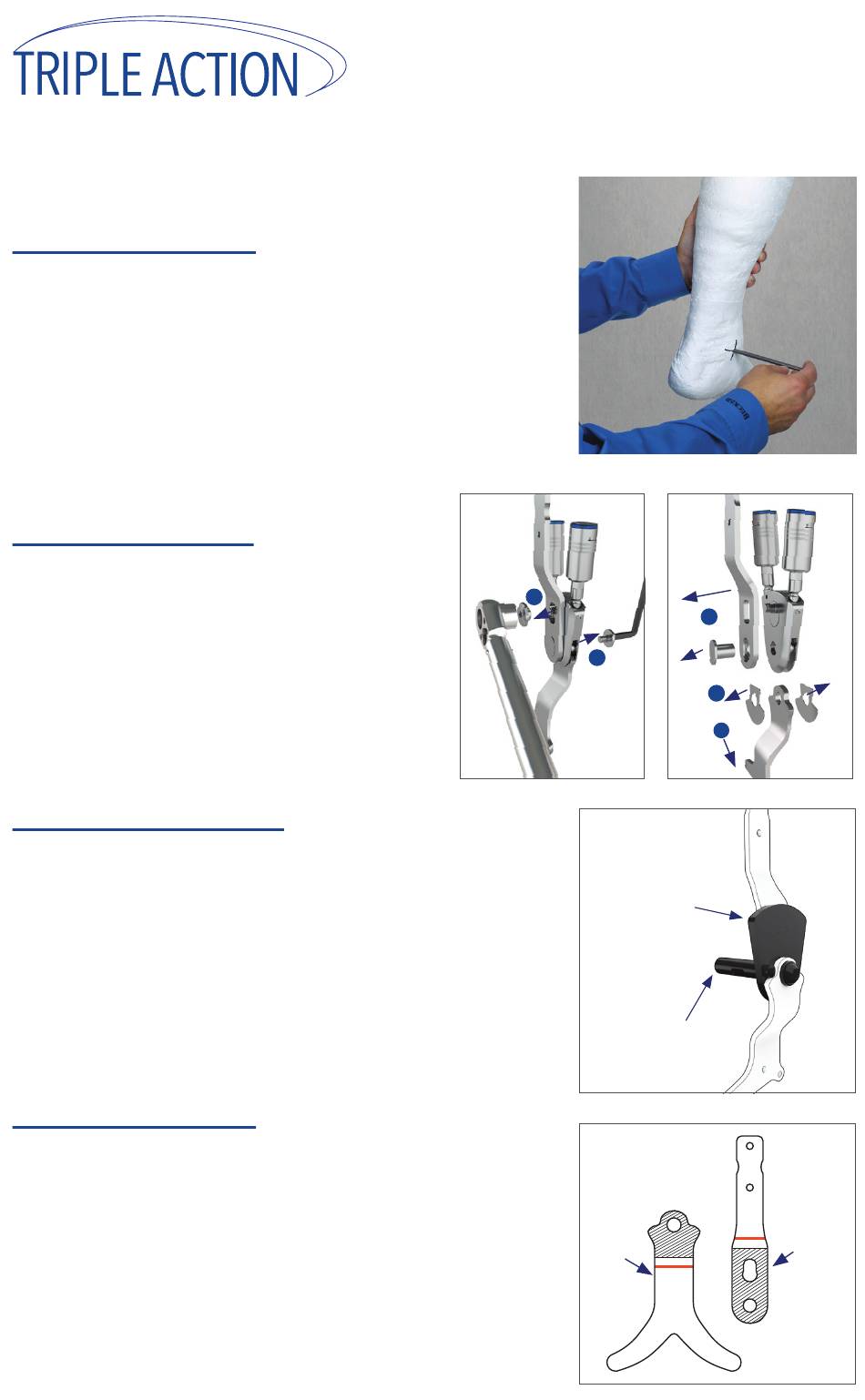

Becker TRIPLE ACTION Kurzanleitung Seite 2

KURZANLEITUNG
Schritt 1
Stellen Sie die Form vor der Fertigung auf den
gewünschten Winkel der Knöchelausrichtung ein. Führen
Sie die Ausrichtungsachse aus dem Triple Action-
Fertigungswerkzeugsatz in die Form ein und füllen Sie sie mit
Gips auf. Sobald der Gips ausgehärtet ist, entfernen Sie die
Ausrichtungsachse von der Form und passen Sie sie an.
Schritt 2
Zerlegung des Triple Action
Entfernen Sie die obere Stange und den
Bügel vom Triple Action, indem Sie die
Nockenmutter, Gelenkschraube und vordere
Gelenkbuchse entfernen. Legen Sie die zwei
Verschleißplatten zur Seite.
Schritt 3
Bauen Sie das Fertigungswerkzeug mithilfe des
Ausrichtungsdummys und der Ausrichtungsbuchse
des Fertigungswerkzeugsatzes zusammen. Das
Ausrichtungsinstrument hält während des Zusammenbaus die
obere Stange in der richtigen Ausrichtung zum Bügel. Setzen
Sie die Ausrichtungsbuchse und das Fertigungswerkzeug
in die Öffnung in der Form ein, die durch das Entfernen der
Ausrichtungsachse entstanden ist.
Schritt 4
Passen Sie die Form der oberen Stange und des Bügels an
die anatomische Form an. Halten Sie die obere Stange und
den Bügel an den dunklen Flächen mithilfe einer glatten
Schraubstockbacke fest.
WICHTIG: Achten Sie darauf, dass Sie die Stangen in
dem Bereich, der am Komponentenkörper befestigt
wird, nicht verbiegen oder beschädigen, da Sie dadurch
die Komponente beschädigen.
®
1.
2.
2.
Triple Action-
Ausrichtungswerkzeug
Ausrichtungs-
dummy
(links)
Ausrichtungs-
buchsenschraube
Schnittlinie
(rot)
3.
5.
4.
Nicht
nachformen
(Öffnung)
