smartmi Standventilator 3 Bedienungsanleitung Seite 19

Montage

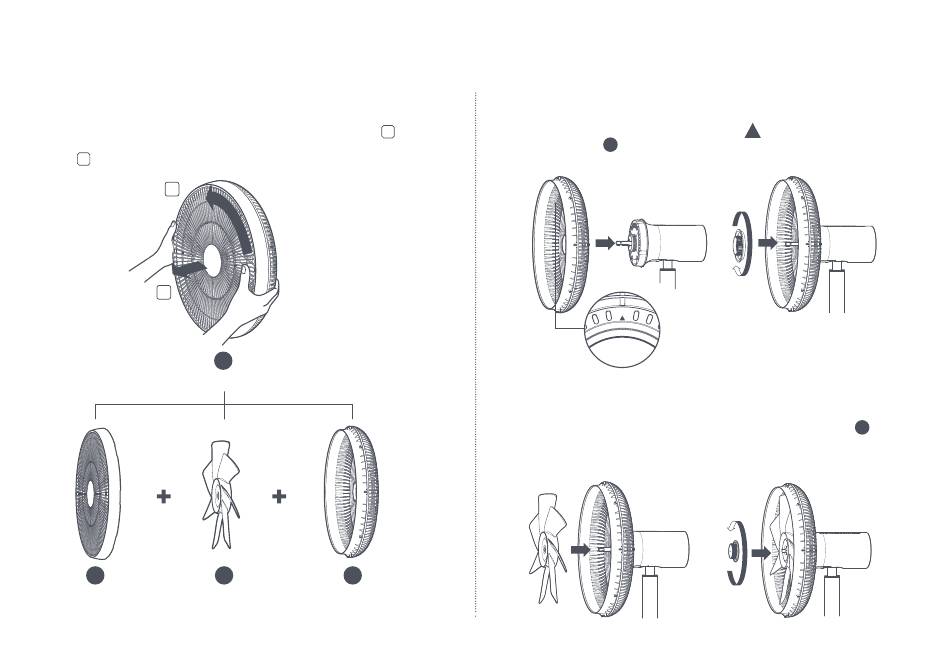

Auseinanderbauen der Lüftereinheit
Nehmen Sie die Lüftereinheit heraus Drehen Sie die Vorderseite des
Schutzgitters gegen den Uhrzeigersinn bis es locker ist, wie in Abb.
Entfernen Sie die Vorderseite des Schutzgitters gemäß den Anweisungen in
Abb. und entfernen Sie die Rotorblätter.
2
1
2
2
Lüftereinheit
11 12
Vorderseite des Rotorblätter
Schutzgitters
gezeigt.
1
13
Rückseite des
Schutzgitters
18
Montage der Rückseite des Schutzgitters
Platzieren Sie die Rückseite des Schutzgitters auf den Motor mit der
Ausrichtung der eingravierten Markierung ▲
Drehen Sie die 5 Schutzgitterhalterung im Uhrzeigersinn, um die
Rückseite des Schutzgitters am Motor zu befestigen.
Montage der Rotorblätter
Richten Sie das Zentrierloch der Rotorblätter an der Motorwelle
aus und schieben Sie sie in die richtige Position. Drehen Sie die
Rotorblatthalterung gegen den Uhrzeigersinn, um die Rotorblätter am
Motor zu befestigen, an dem bereits die Rückseite des Schutzgitters
montiert wurde.
an der obersten Position.
4
