• wenn A01 = 5
Kontakt geschlossen: Das System wechselt in den Normalbetrieb.
Kontakt offen: Das System geht in den Standby-Modus.
• wenn A01 = 6
Kontakt geschlossen: Das System reaktiviert die Heizkreispumpe.
Kontakt offen: Wenn die Wassertemperatur den Wert zur Aktivierung der Heizkreispumpe
stem die Heizkreispumpe, bis der Thermostat
HINWEISE:
Wenn eine Anforderung für Brauchwasser vorliegt; wird die Heizkreispumpe nicht gestoppt. Wenn sie vorher gestoppt wurde, wird sie er-
neut aktiviert. Wenn der Parameter A13 = 2 ist, sind im Sommer alle Funktionen des Raumthermostats deaktiviert. Ausnahme bei A01 = 0.
Wenn A01 = 1, 2, 3, 4, 5, 6, und der Eingang nicht verwendet wird, so müssen diese Klemmen gebrückt werden.
Pelletstand
Wenn Sie einen Eingang zur Steuerung des Pellet-Levels einstellen und die Parameter P36,
stehen Ihnen folgende Funktionen zur Verfügung:
P44, P36 und P48 P48 unterscheiden sich in zwei Arten;
• Wenn der Füllstand den voreingestellten Schwellenwert unterschreitet, geht das System, nachdem es den Pelletmangel für eine Zeit
gleich T24 gemeldet hat, in den Fehlerzustand (Er18). Wenn Pellets wieder in den Tank gefüllt wird, stoppt das System jedes Signal und
es ist möglich, es wieder einzuschalten.
• P44=2 oder P36 oder 48=2
Wenn der Füllstand den voreingestellten Schwellenwert unterschreitet, wird ein Ausgang aktiviert, der den Motor zum Laden der Pellets
in den Tank aktiviert.

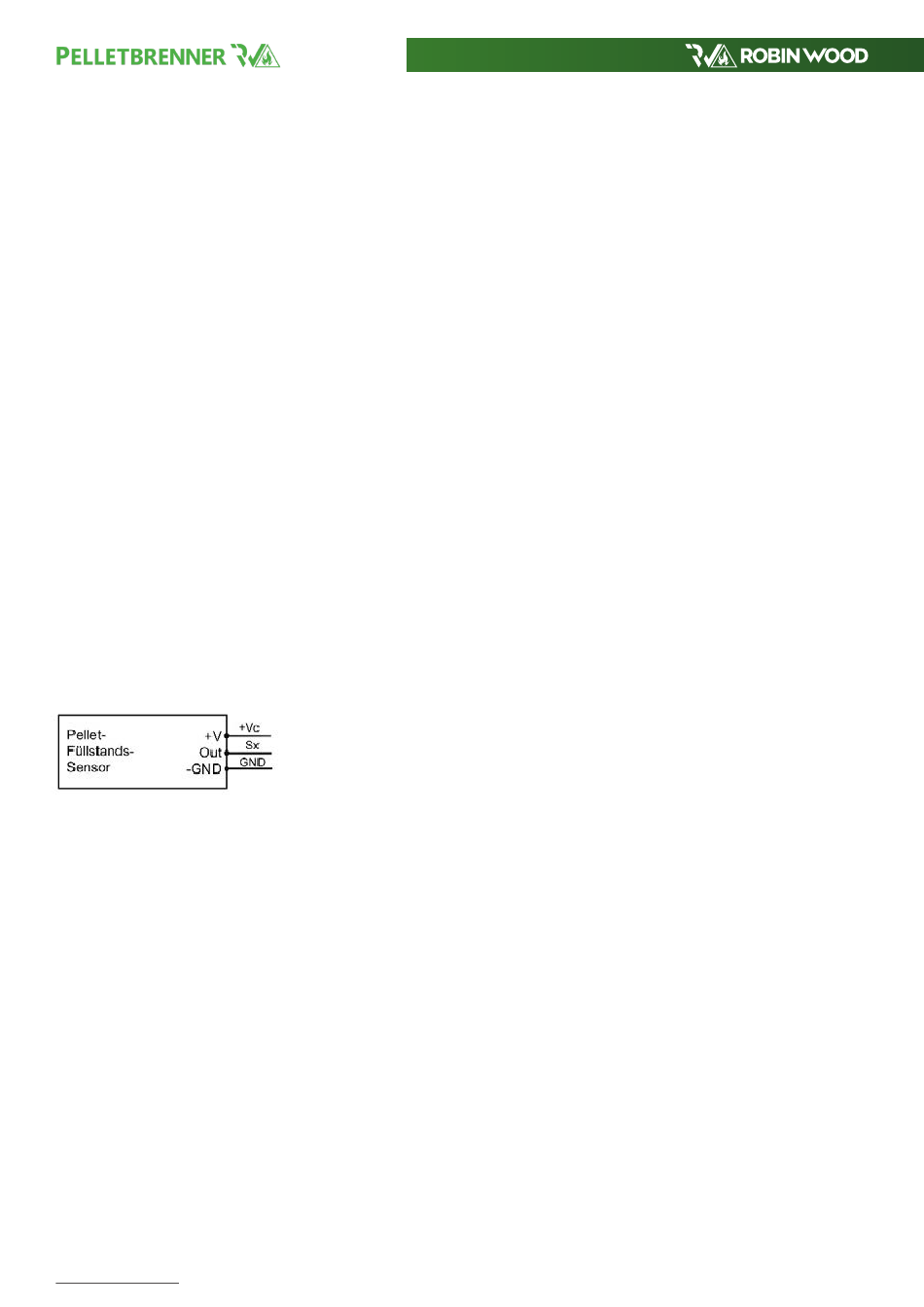

Elektrische Verbindungen:

• + V des Sensors an Pin 43 oder 53 der Platine.
• GND des Sensors an den entsprechenden Pin der Platine gemäß dem als Pellet-Sensor konfigurierten Eingang
• Ausgang des Sensors entsprechend dem als Pellet-Sensor konfigurierten Eingang an den entsprechenden Sx-Pin der Platine
Wenn Sie den Pellet-Füllstandsensor mit kontinuierlichem Spannungsausgang anschließen und der Ausgangssignalwert 5 V übers-
chreitet, schließen Sie sie nur an die Eingänge IN8 und IN10 an. Diese Eingänge unterstützen Spannungen bis 12V. Sensoren mit einer
Ausgangsspannung von bis zu 5 V können an jeden Eingang angeschlossen werden.
Der Temperaturregler unterstützt nur Pellet-Füllstandsensoren vom Typ PNP.
27
https://robinwood-gmbh.com/
Th21 oder Th78 erreicht wurde.
(Th19 oder Th59) übersteigt, sperrt das Sy-
P44 und P48 im Fachmannmenü einstellen,
