MONTAGE

CONSEIL : Prévoyez une bâche à déployer au sol pour éviter que la toile de tente ne se
souille lors du montage.

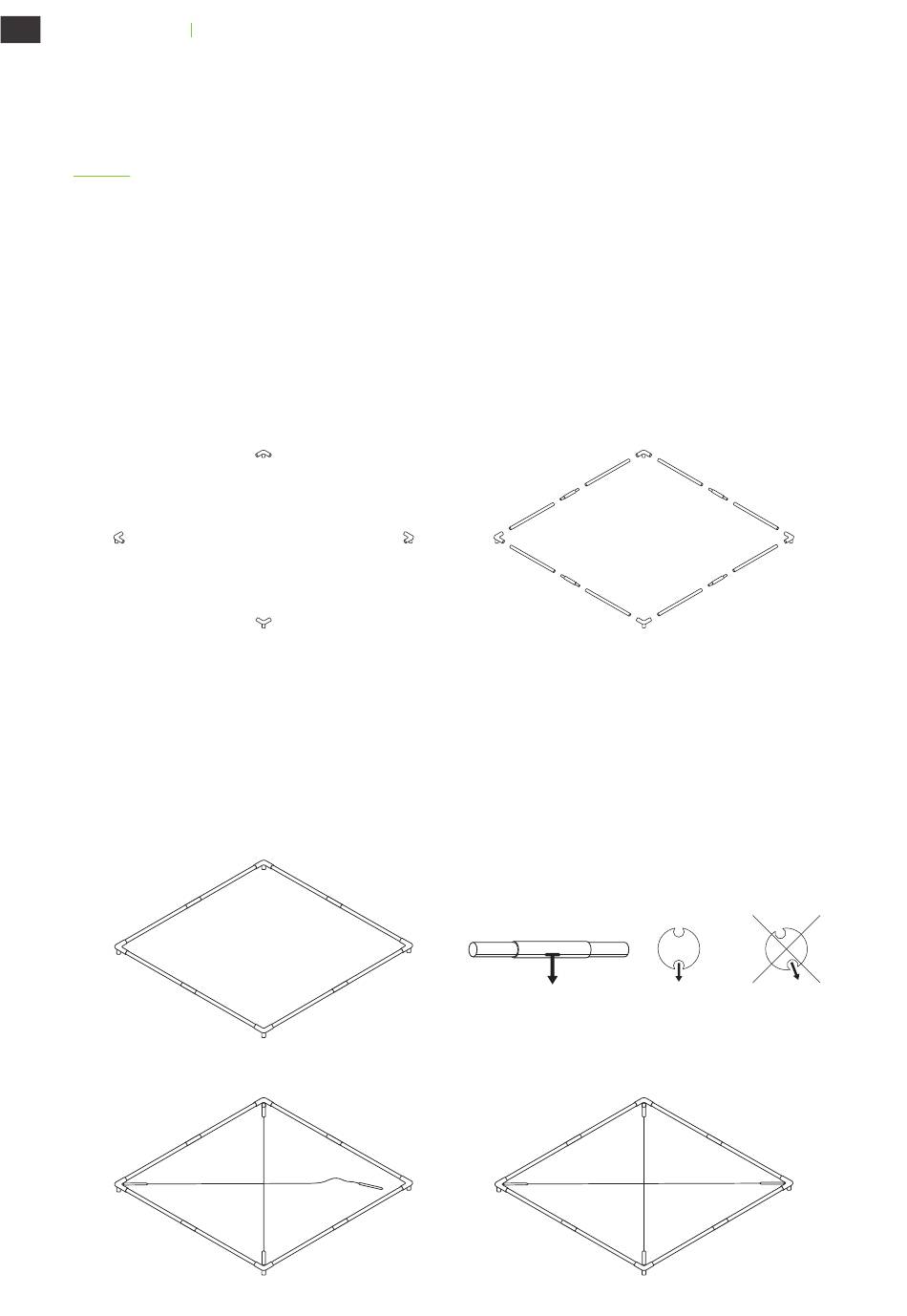

1. Posez au sol les quatre connecteurs d'angle, écartés à peu près à la bonne distance.
2. Disposez tous les tubes horizontaux entre les connecteurs et assemblez-les deux à deux à
l'aide d'un manchon. Cf. la f igure 1b.
3. Insérez les tubes ainsi assemblés dans les connecteurs d'angle. Veillez à ce que la rainure
du système keder soit orientée vers le bas.
4. Reliez en diagonale les angles opposés de la structure de toit avec les câbles d'acier. Tendez
les câbles manuellement et de façon uniforme en vous servant des tendeurs incorporés.
Veillez à ce que la structure ne se déforme pas et assurez-vous que la rainure reste bien
dirigée vers le bas.
MODE D'EMPLOI DE LA TENTE PAGODE (TUBES EN ALUMINIUM)
Figure 1a
Figure 2a
Figure 3a
Figure 2b
Figure 1b
Figure 2c
Figure 3b
