Installation
Dieses Gerät kann ohne tragenden Monitorfuß oder anderes
stützendes Montagezubehör nicht benutzt oder installiert werden.
Es wird dringend empfohlen, die korrekte Anbringung von einer
erfahrenen, von NEC autorisierten Servicekraft vornehmen zu
lassen. Bei Nichteinhaltung der NEC-Standard-Montageanleitungen
kann es zu Schäden am Gerät oder Verletzungen des Benutzers
kommen. Die Produkthaftung deckt durch unsachgemäße Installation
entstandene Schäden nicht ab. Die Nichtbeachtung dieser
Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs führen.
Montage
Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie
sich hierzu an Ihren Händler. Es wird dringend empfohlen, den
Monitor von einem erfahrenen, qualifi zierten Techniker sachgemäß
anbringen zu lassen. Bitte prüfen Sie die Umgebung, in der der
Monitor angebracht werden soll. Der Kunde trägt die Verantwortung
für die Anbringung an einer Wand oder einer Decke. Nicht alle
Wände oder Decken sind fest genug, um dem Gewicht des Monitors
standzuhalten. Die Produkthaftung deckt durch unsachgemäße
Anbringung, Umbau oder höhere Gewalt entstandene Schäden nicht
ab. Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen
Ihres Garantieanspruchs führen.
Decken Sie die Lüftungsschlitze NICHT durch Montagezubehör
oder anderes Zubehör ab.
Für NEC-qualifi ziertes Personal:
Für einen sicheren Halt verwenden Sie mindestens zwei Bügel
zur Befestigung des Geräts. Befestigen Sie das Gerät an
mindestens zwei Punkten.
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
•
Wenn Sie Montagezubehör verwenden, das nicht NEC-
geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1)
Montagemethode konform sein.
•
NEC empfi ehlt Montageadapter, die der Norm UL1678 für
Nordamerika entsprechen.
•
V552: NEC empfi ehlt dringend,
Schrauben der Größe
M6 (Länge von 10–12 mm +
Dicke des Bügels und
der Unterlegscheiben)
zu verwenden.
kleiner als φ 8,5 mm (V552)
kleiner als φ 10,0 mm (V652)
Wenn Sie
Schrauben verwenden, die
länger als 10–12 mm sind,
prüfen Sie die Tiefe der Bohrung.
(Empfohlenes Anzugsdrehmoment: 470–635 N•cm)
Die Bohrung für den Bügel sollte kleiner als φ 8,5 mm sein.
•
V652: NEC empfi ehlt dringend, Schrauben der Größe M8
(Länge 15–17 mm + Bügeldicke) zu verwenden. Wenn
Sie Schrauben verwenden, die länger als 15–17 mm
sind, prüfen Sie die Tiefe der Bohrung. (Empfohlenes
Anzugsdrehmoment: 1125–1375 N•cm) Die Bohrung für den
Bügel sollte kleiner als φ 10,0 mm sein.
•
Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
•
Ausführliche Hinweise fi nden Sie in der Anleitung, die dem
Montagezubehör beiliegt.
•
Vergewissern Sie sich, dass zwischen dem Monitor und der
Halterung keine Lücke vorhanden ist.
•
Bei der Verwendung in einer Videowand für einen
längeren Zeitraum können sich die Monitore aufgrund
der Temperaturänderungen leicht ausdehnen. Daher wird
empfohlen, zwischen angrenzenden Monitorkanten einen
Spalt von mehr als einem Millimeter vorzusehen.
Keine
Gerät
Lücke
Tragebügel
Kein Gewinde
Unterlegscheiben
4,5 mm (V552)
5 mm (V652)
Schraube
Dicke von
10-12 mm (V552)
15-17 mm (V652)
Bügel und
Unterlegscheiben
Deutsch-5

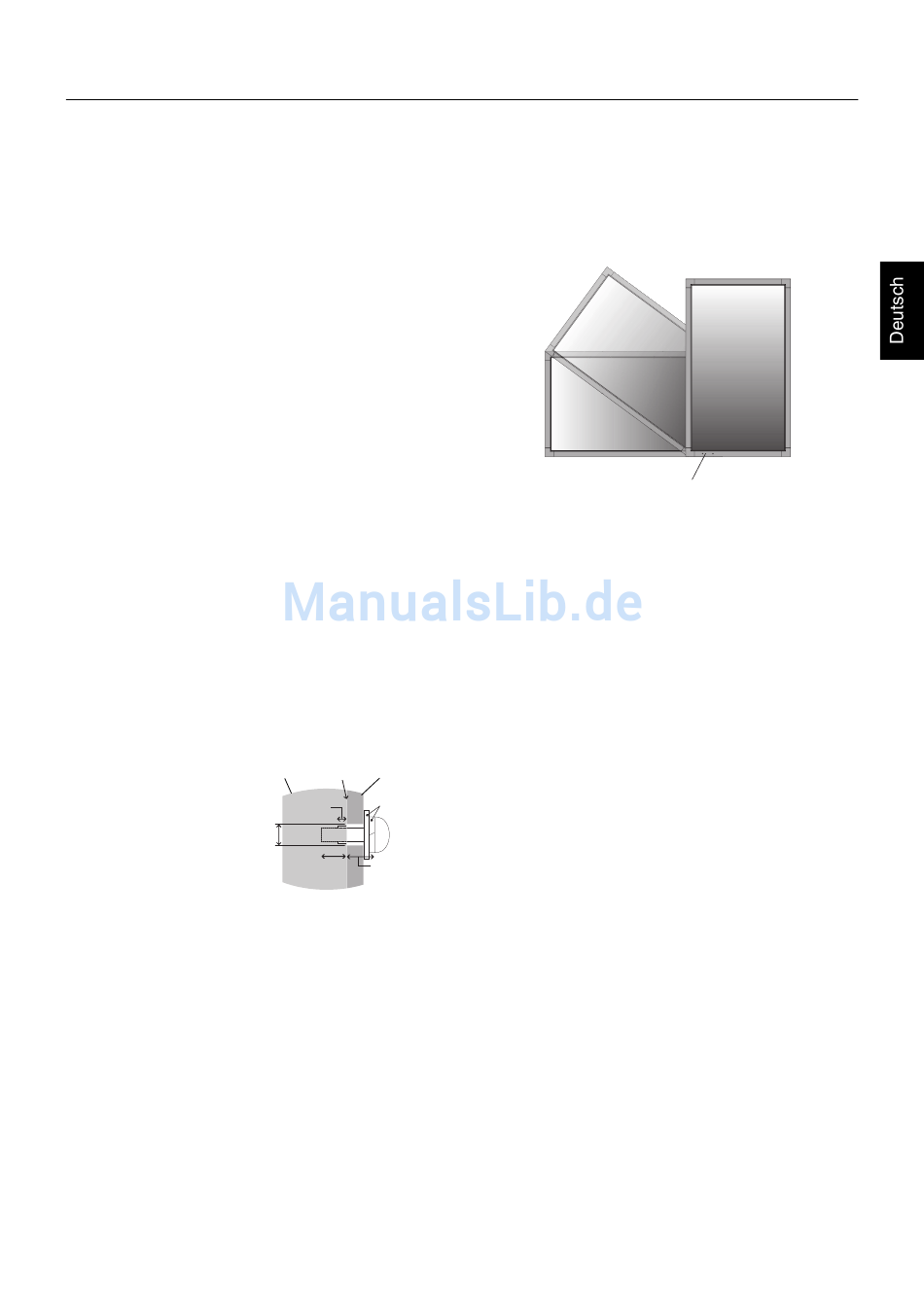

Ausrichtung
•
Wenn Sie den Bildschirm im Hochformat verwenden,
sollte der Bildschirm im Uhrzeigersinn gedreht werden,
sodass die linke Seite zur oberen Seite wird und sich die
rechte Seite am unteren Rand befi ndet. Damit stellen Sie
die ordnungsgemäße Belüftung sicher und verlängern die
Lebensdauer des Monitors. Eine unzureichende Belüftung
kann die Lebensdauer des Monitors verkürzen.
Anbringungsort
•
Die Wand bzw. Decke muss fest genug sein, um dem Gewicht
des Monitors und des Montagezubehörs standzuhalten.
•
Bringen Sie das Gerät NICHT an Stellen an, wo es durch
den Zusammenstoß mit einer Tür oder einem Tor beschädigt
werden kann.
•
Bringen Sie das Gerät NICHT in stark vibrierenden und
staubigen Umgebungen an.
•
Bringen Sie das Gerät NICHT in der Nähe der
Hauptstromquelle des Gebäudes an.
•
Bringen Sie das Gerät nicht so an, dass andere leicht nach
dem Gerät und der Montagevorrichtung greifen und sich
darauf abstützen können.
•
Wenn das Gerät in einer Vertiefung beispielsweise einer
Wand installiert wird, lassen Sie mindestens 100 mm
Abstand zwischen dem Monitor und der Wand, damit eine
ausreichende Belüftung ermöglicht wird.
•
Achten Sie auf ausreichende Luftzufuhr oder sorgen Sie für
Klimatisierung am Monitor und an der Montagevorrichtung,
damit die entstehende Wärme abgeführt werden kann.
Anbringung an der Decke
•
Vergewissern Sie sich, dass die Decke stabil genug ist, um das
Gewicht des Geräts und der Montagevorrichtung auf Dauer
und auch im Fall von Erdbeben, unerwarteten Vibrationen und
anderen externen Krafteinwirkungen zu halten.
•
Vergewissern Sie sich, dass das Gerät an einem soliden Teil
der Deckenkonstruktion angebracht wird, wie zum Beispiel
einem Stützpfeiler. Sichern Sie den Monitor mit Schrauben,
Federscheiben, Unterlegscheibe und Mutter.
•
Bringen Sie das Gerät NICHT in Bereichen an, die keine
stützende interne Struktur besitzen. Verwenden Sie für die
Anbringung KEINE Holzschrauben oder Ankerschrauben.
Bringen Sie das Gerät NICHT an einer Leiste oder an
Anhängevorrichtungen an.
Wartung
•
Überprüfen Sie regelmäßig, ob sich die Montagevorrichtung
löst; überprüfen Sie die Montagevorrichtung regelmäßig auf
lockere Schrauben, Verformungen oder andere Probleme.
Wenn Sie ein Problem feststellen, wenden Sie sich bitte an
das zuständige Servicepersonal.
•
Überprüfen Sie regelmäßig den Anbringungsort auf Schäden
oder Schwachstellen, die sich mit der Zeit einstellen können.
LED-Anzeige
