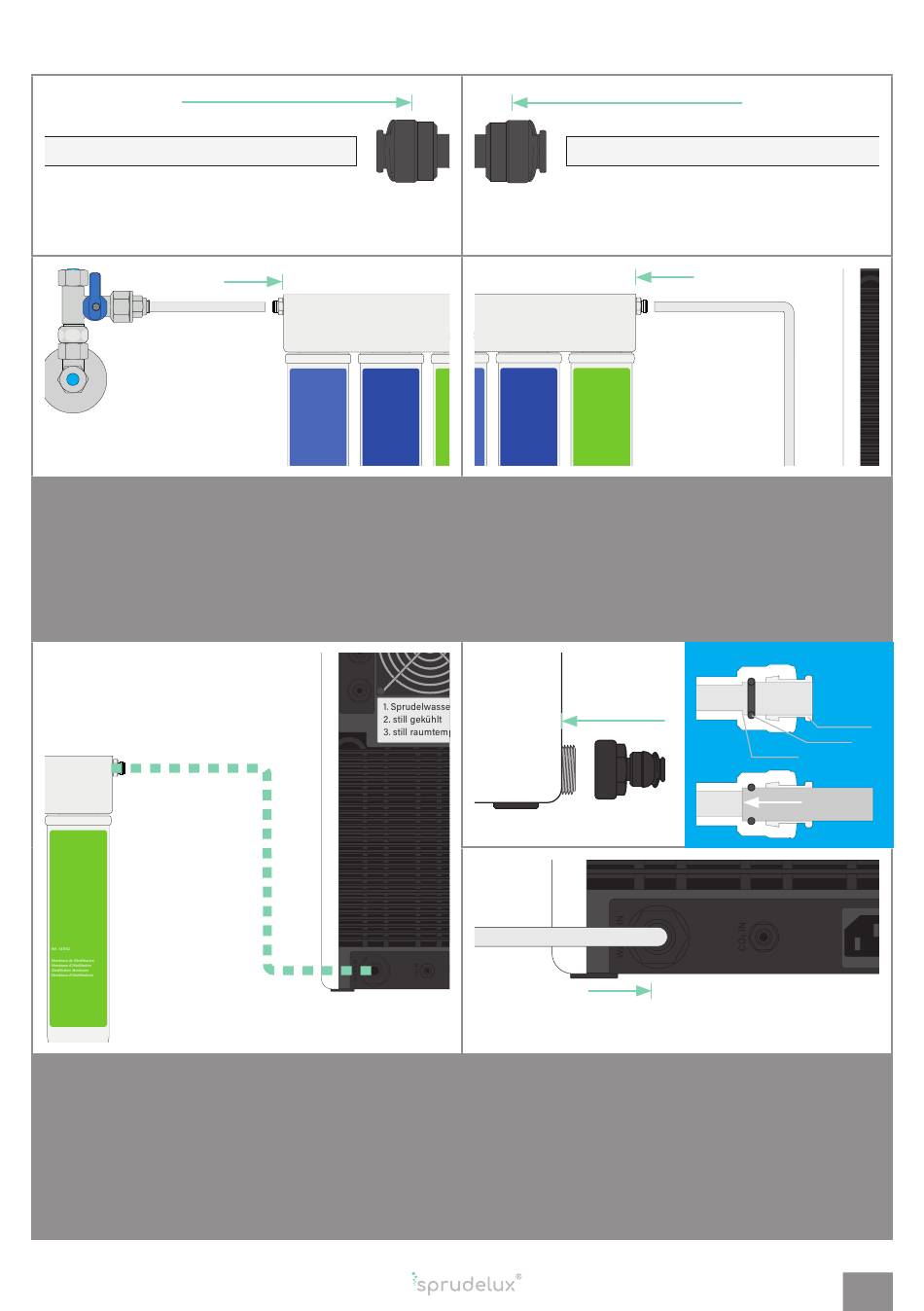

Installationsschritt 3: Rohwasseranschluss mit Filtereinheit
Rohwasser und Filtereinheit verbinden
Den Schlauch in die mit dem Filter mitgelieferten
Anschlusswinkel einsetzen. Darauf achten, dass der
Schlauch bis zum Anschlag (ca. 1,5 cm) geschoben
wurde.
Den Anschlusswinkel in den IN-Anschluss der Filter-
einheit einsetzen.
Ft-91
-83 Ft-91
8 mm Schlauch zuschneiden
Die benötigte Schlauchlänge von der Filtereinheit
bis zum Rohwasseranschluss abmessen ( + etwas
Spielraum) und zuschneiden. Darauf achten, dass der
Schnitt möglichst gerade und sauber ist.
Installation- und Gebrauchsanweisung für
IN
Ft-82
Ft-82 Ft-83 Ft-91
µm µm
µm µm
µm
µm
µm
µm
1
2
3
1
2
OUT
3
Ft-83 Ft-91
Filtereinheit mit der Power Soda verbinden
Den 8 mm Schlauch in die mit dem Filter mitgeliefer-
ten Anschlusswinkel einsetzen. Darauf achten, dass
der Schlauch bis zum Anschlag (ca. 1,5 cm) gescho-
ben wurde.
Den Anschlusswinkel in den OUT-Anschluss der
Filtereinheit einsetzen.
Wasserzufuhr anschließen
Den Rohwasseranschluss auf dem WATER IN An-
schluss einschrauben.
Am Ende des Rohwasserschlauchs den 8 mm
Winkelanschluss einsetzen. Darauf achten, dass der
Schlauch bis zum Anschlag (ca. 1,5 cm) geschoben
wurde. Danach den Rohwasserschlauch mit dem
Winkel in den WATER IN installieren.
POWER SODA 2.0
1
1
2
2
3
3
INFO
Innenring
Dichtung
Anschlag
Schlauch
