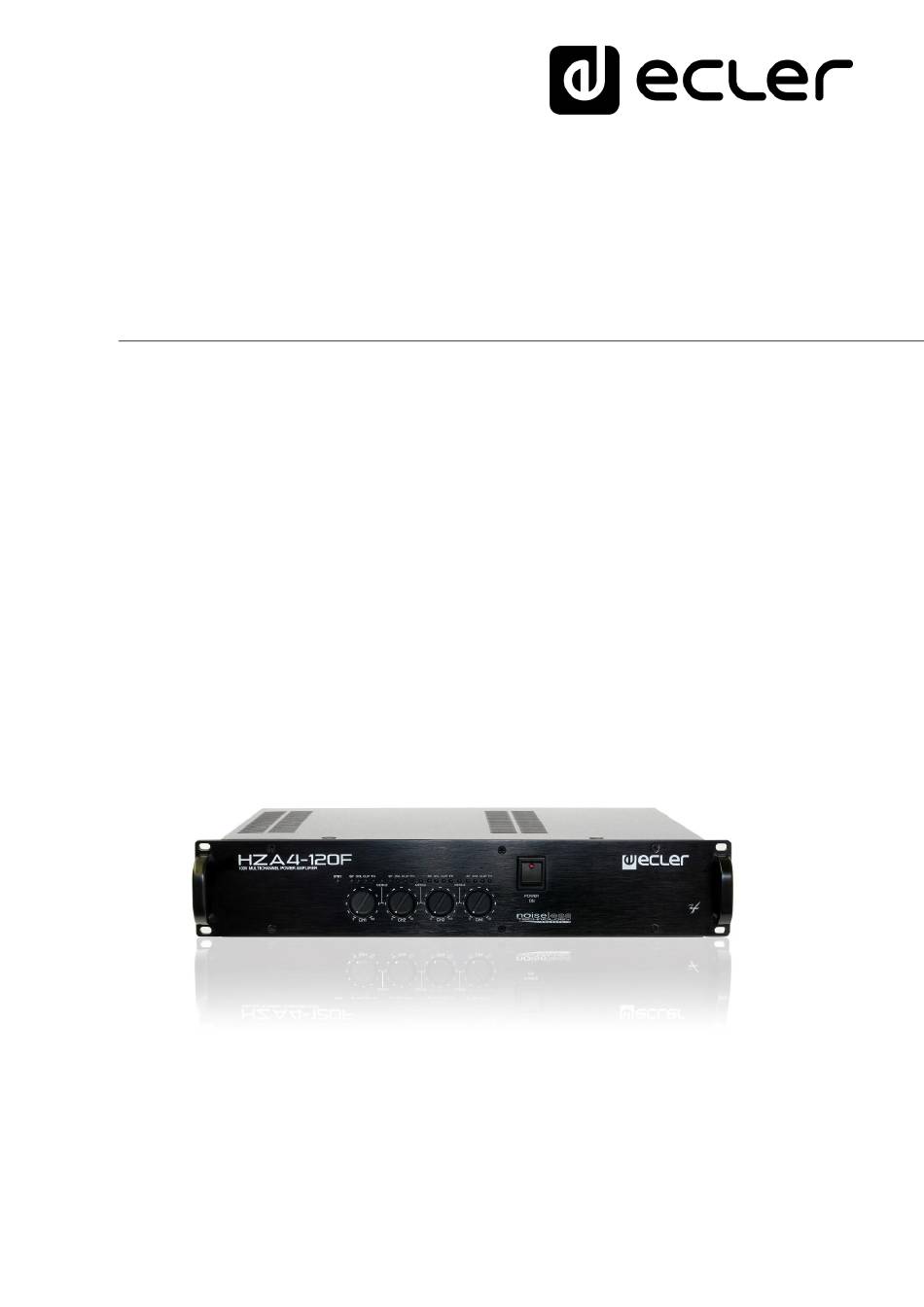

- Seite 1 HZA4-120F VERSTÄRKER Flexi-Power-Verstärker BEDIENUNGSANLEITUNG 50-0241-0105 HZA4-120F DE...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ....................3 WICHTIGE SICHERHEITSHINWEISE .................. 4 WICHTIGER HINWEIS ......................5 EINFÜHRUNG ..........................5 4.1. Wichtigste Merkmale ........................ 5 INSTALLATION.......................... 6 5.1. Aufstellungsort und Montage ....................6 5.2. Anschluss an das Netz ......................6 5.3. Anschluß der Signaleingänge ....................7 5.4. -
Seite 3: Wichtige Vorbemerkung
WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass er in den mitgelieferten Unterlagen wichtige Hinweise zur Bedienung und Wartung findet. -
Seite 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 1. Lesen Sie diese Anleitung sorgfältig durch. 2. Bewahren Sie diese Anleitung gut auf. 3. Beachten Sie alle Warnhinweise. 4. Befolgen Sie alle Anweisungen. 5. Benutzen Sie das Gerät niemals in der Nähe von Wasser. 6. Reinigen Sie das Gerät nur mit einem trockenen Tuch. 7. -
Seite 5: Wichtiger Hinweis
Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschliesslich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf den Ecler HZA4-120F gewähren wir eine Garantie von 3 Jahren. EINFÜHRUNG Der HZA4-120F ist ein Vierkanal-Leistungsverstärker, dessen Ausgänge für den Betrieb an hoher Impedanz ausgerüstet sind (100V Linie). -
Seite 6: Installation
INSTALLATION 5.1. Aufstellungsort und Montage Der Verstärker ist im 19'' Rackformat konzipiert und ist zwei HE hoch. Es werden für den Einbau in ein Rack Plastikringe mitgeliefert, um das Gerät nicht zu beschädigen. ANMERKUNG: Da der Verstärker Hitze erzeugt, ist es sehr wichtig, dass er freistehend aufgestellt und keinen extremen Temperaturen ausgesetzt wird. -
Seite 7: Anschluß Der Signaleingänge
5.3. Anschluß der Signaleingänge Der HZA4-120F-Verstärker hat an seiner Rückseite 4 analoge, symmetrische Signaleingänge mit Linienpegel (einen pro Verstärkungskanal). Die Signaleingangsanschlüsse sind vom Typ Schraubleiste mit drei Kontakten (40, 41, 43, 45). Diese sind wie folgt zugewiesen: Direktes Signal oder Phase >... -
Seite 8: Ausgangsanschlüsse Und Brücken Von Kanälen Mithilfe Der Funktion Flexipower
5.4. Ausgangsanschlüsse und Brücken von Kanälen mithilfe der Funktion FLEXIPOWER OUTPUTS Der Abschnitt an der Rückseite des Geräts ist mit Schraubleisten mit zwei Kontakten (28, 29, 30, 31) für jeden Kanal des Verstärkers versehen. Berücksichtigen Sie bitte immer die relative Polarität der Signale (Zeichen 0 und 100 an jedem Ausgangsstecker), Verkabelungen und Lautsprecher. -
Seite 9: Interne Umschalter Für Hochpassfilter
Konfiguration Diagramm. 5.6. Fernsteueranschlüsse für den Dämpfungspegel Der HZA4-120F verfügt an seiner Rückseite über 4 Fernsteuer-Anschlüsse, die als „REMOTE CONTROL“ beschildert sind (35, 36, 37, 38). An jeden dieser Anschlüsse kann ein Bedienfeld der Serie WPm, REVO usw. angeschlossen werden, welches dann per Fernsteuerung das Eingangssignal dämpft (und somit auch den Ausgangspegel der... -
Seite 10: Bedienung
Endverstärker. Um die Geräte auszuschalten, verfahren Sie in umgekehrter Reihenfolge. 6.2. LED-Anzeigen an der Vorderseite Der HZA4-120F ist an seiner Frontplatte mit folgenden LED-Anzeigen ausgestattet: STBY • Anzeige (1): Leuchtet auf, wenn der Verstärker, nachdem während ca. 2 Minuten kein anliegendes Signal festgestellt wurde, in den Ruhe- oder Energiesparmode geschaltet hat. -
Seite 11: Lautstärkeregler An Der Frontplatte
6.3. Lautstärkeregler an der Frontplatte An der Frontplatte befinden sich 4 Drehregler zur Einstellung der Lautstärke, einer pro Kanal. Diese erlauben das individuelle Einstellen des maximalen Ausgangspegels eines jeden Kanals des Verstärkers. Die Fernbedienungs-Anschlüsse erlauben ebenfalls eine Einstellung der Lautstärke der einzelnen Kanäle des Verstärkers, und zwar über ein Bedienfeld der WPm-Reihe, ein Potentiometer oder über ein sonstiges externes physisches Gerät, wobei die tatsächliche Lautstärke eines jeden Kanals durch die Positionen der beiden Lautstärkeregler... -
Seite 12: Beschreibung Des Bedienfelds
BESCHREIBUNG DES BEDIENFELDS 8.1. Vorderes Bedienfeld 1 Anzeige automatischen 13 Überlastanzeige, OVL CH 3 Abschaltung, STBY 14 CLIP-Anzeige, CLIP CH 3 2 2. Anwesenheit des Eingangssignals 15 Übertemperaturschutz –Anzeige, TH CH 3 1, SP CH 1 16 Anzeige MERGE 3 & 4 3 3. -
Seite 13: Rückseite
8.2. Rückseite 26 Netzanschlußbuchse 37 Verschraubbare Anschlüsse für Fernsteuerung, CH 2 27 Sicherungshalter 38 Verschraubbare Anschlüsse für 28 Schraubklemmen für Ausgang 4, Fernsteuerung, CH 1 CH 4 39 Wählschalter Energiesparmode, 29 Schraubklemmen für Ausgang 3, AUTO STBY CH 3 40 Schraubklemmen für Eingang 4, 30 Schraubklemmen für Ausgang 2, CH 4 CH 2... -
Seite 14: Diagramme
DIAGRAMME 9.1. Konfiguration Diagramm FACTORY ADJUST High Pass Filter 9.2. Blockschaltbild... -
Seite 15: Technische Daten
TECHNISCHE DATEN HZA4-120F Output power @ 1% THD 1 Channel 114 WRMS @ 100V line 2 Merged Channels 195 WRMS @ 100V line 4 Merged Channels 290 WRMS @ 100V line 4 Merged Channels 356 WRMS @ 100V line Output power @ 10% THD... - Seite 16 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests Motors, 166-168, 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
