5 Elektrischer Anschluss
► Anlage spannungsfrei schalten�
► Das Gerät gemäß Anschlussbelegung anschließen�

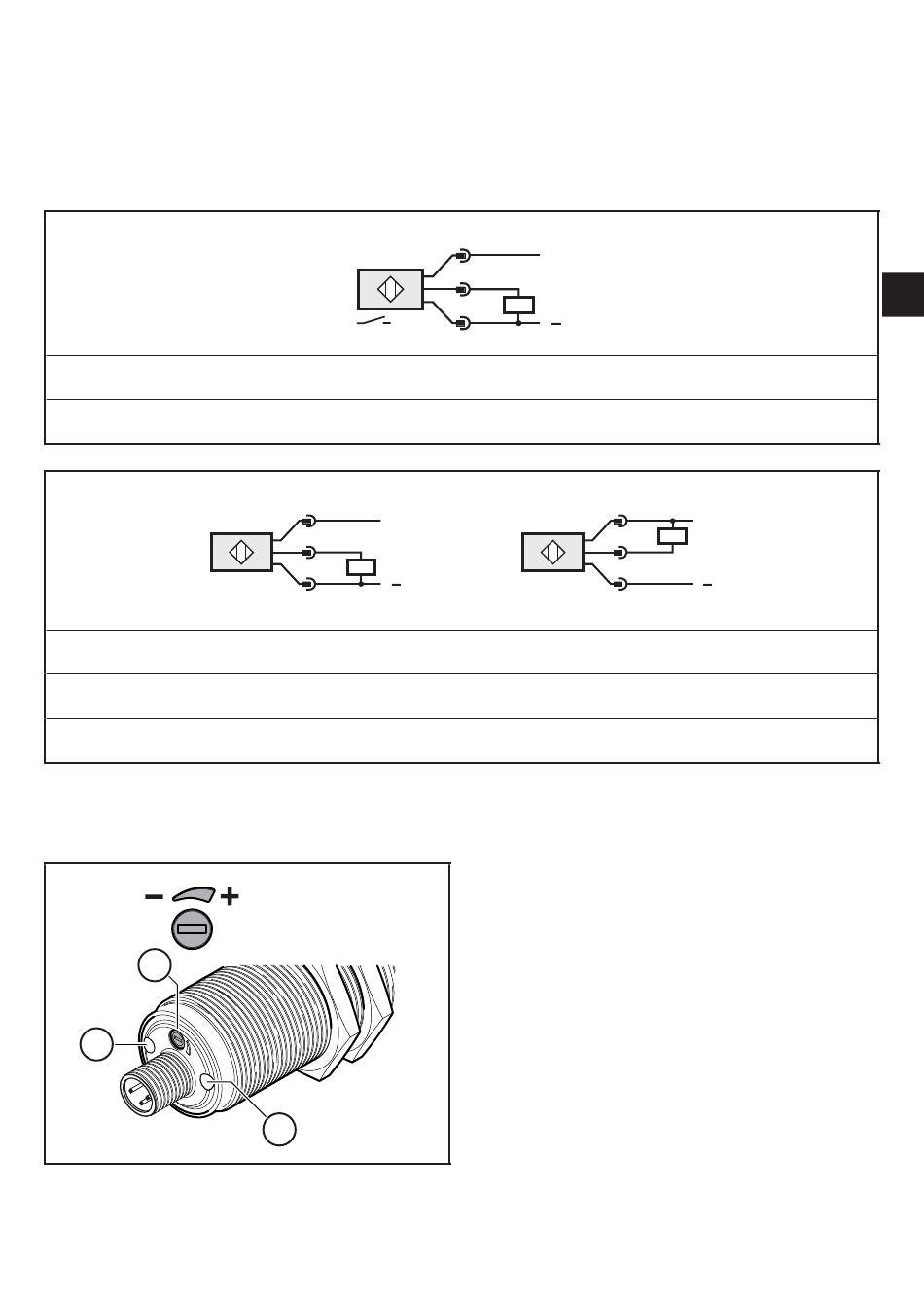

5.1 Anschlussbelegung
DI5023, DI521A, DI522A
4 = Schaltausgang PNP
DI5024, DI524A
4 = Schaltausgang PNP / NPN programmierbar / IO-Link-Kommunikation
Werkseinstellung = PNP / Schließer
6 Einstellung
1
2
Anzeige- und Bedienelemente
1
L +
4
3
L
2
1
L +
4
3
L
1
4
3
1: Mehrgangpotentiometer zur Schalt-
punkteinstellung (ohne Anschlag)
2: LEDs:
Grüne LED zur Schaltzustandsanzeige
(→ 3.1 Schaltfunktion Schließer)
Gelbe LED zur Anzeige der
Bedämpfung (Eingangssignal)
(→ 3.3 Bedämpfung)
L +
L
7
