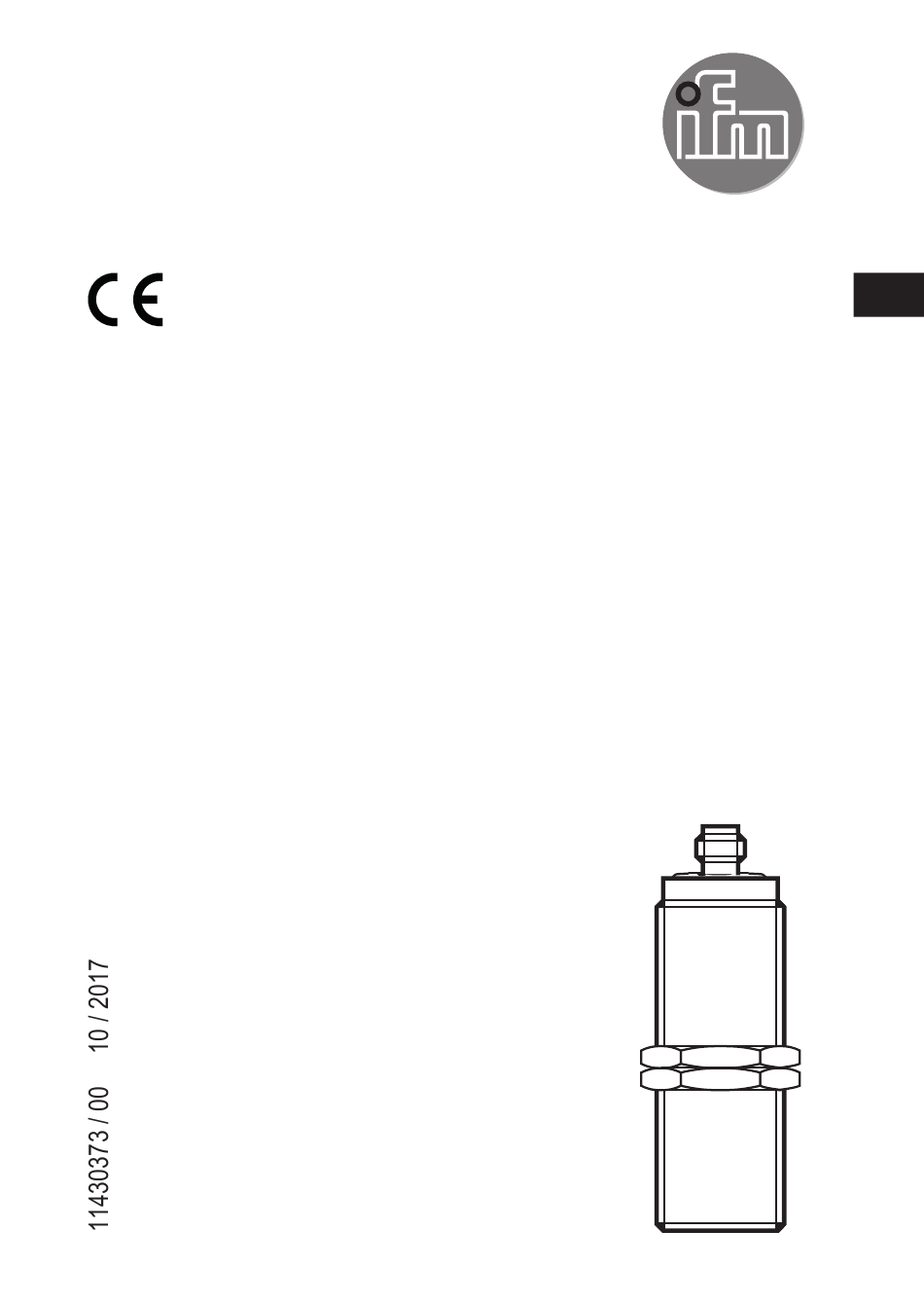

Montageanleitung
DE
Drehzahlwächter Compact M30
DC-Ausführung mit Stecker
DI502x
DI52xA

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm Compact M30

  • Seite 1 Montageanleitung Drehzahlwächter Compact M30 DC-Ausführung mit Stecker DI502x DI52xA...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole und Warnhinweise �����������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 ATEX-Geräte (DI52xA) ���������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Schaltfunktion Schließer �������������������������������������������������������������������������������4 3�2 Schaltfunktion Öffner ������������������������������������������������������������������������������������4 3�3 Bedämpfung �������������������������������������������������������������������������������������������������5 3�4 Funktionsdiagramm ��������������������������������������������������������������������������������������5 3�5 IO-Link ����������������������������������������������������������������������������������������������������������6 4 Montage ���������������������������������������������������������������������������������������������������������������6 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������7 5�1 Anschlussbelegung ���������������������������������������������������������������������������������������7 6 Einstellung �����������������������������������������������������������������������������������������������������������7...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung Dieses Dokument gilt für Geräte des Typs „Drehzahlwächter Compact“ mit Steck- verbinder (Art�-Nr�: DI502x und DI52xA)� Dieses Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erken- nen und mögliche Gefährdungen zu vermeiden, die der Betrieb, die Installation oder die Instandhaltung des Gerätes verursachen kann�...
  • Seite 4: Sicherheitshinweise

    2 Sicherheitshinweise Das Gerät darf nur von einer Elektrofachkraft installiert werden� Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen beachten� 2.1 ATEX-Geräte (DI52xA) Hinweise für den sicheren Einsatz in explosionsgefährdeten Bereichen beachten: Betriebsanleitung (Ex-Schutz relevanter Teil) für Drehzahlwächter gemäß der EU- Richtlinie 2014/34/EU Anhang VIII (ATEX) Gruppe II, Gerätekategorie 3D�...
  • Seite 5: Bedämpfung

    3.3 Bedämpfung Die gelbe LED zeigt den Bedämpfungszustand des Sensors an, unabhängig von der Schaltfunktion und vom Schaltzustand des Transistorausgangs� Sensor LED gelb unbedämpft bedämpft 3.4 Funktionsdiagramm [Imp/min] SP + Hy 1: Spannungsversorgung SP = Schaltpunkt 2: Anlaufüberbrückung Hy = Hysterese 3: Schaltfunktion Schließer 4: Schaltfunktion Öffner = Transistorausgang geschaltet (leitend)
  • Seite 6: 3�5 Io-Link

    Ferner schützt IO-Link vor Signalstörungen und Messwertverlusten sowie vor Manipulation des Sensors� Die zur Konfiguration eines IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Parametrierwerkzeuge, Prozessdatenaufbau, Diagnoseinfor- mationen und Parameteradressen sind abrufbar unter www�ifm�com/de/io-link� 4 Montage Montageprinzip Montagevorgaben ► Das Gerät mit Hilfe einer Montagehalterung befestigen und mit den beige- packten Muttern gegen Loslösen sichern�...
  • Seite 7: 3�3 Bedämpfung

    5 Elektrischer Anschluss ► Anlage spannungsfrei schalten� ► Das Gerät gemäß Anschlussbelegung anschließen� 5.1 Anschlussbelegung DI5023, DI521A, DI522A 4 = Schaltausgang PNP DI5024, DI524A 4 = Schaltausgang PNP / NPN programmierbar / IO-Link-Kommunikation Werkseinstellung = PNP / Schließer 6 Einstellung 1: Mehrgangpotentiometer zur Schalt- punkteinstellung (ohne Anschlag) 2: LEDs:...
  • Seite 8: 6�1 Einstellung Für Schaltfunktion Schließer

    ► Die zu überwachende Mindestdrehzahl in der Anlage konstant halten� ► Gerät an Versorgungspannung anschließen� ► Anlaufüberbrückungszeit verstreichen lassen (→ 8 Technische Daten)� ► Abhängig vom Zustand der grünen LED die Schaltpunkteinstellung durchfüh- ren� 6.1 Einstellung für Schaltfunktion Schließer Wenn die grüne LED nicht leuchtet: - Poti langsam nach links (-) drehen, bis die grüne LED aufleuchtet�...
  • Seite 9: Technische Daten

    8 Technische Daten 92,3 75,5 LEDs 1: Potentiometer Abmessungen [mm] EPS Source Product Scale Drawing Frame Size: 80 mm x 27 mm Nennspannung 10���36 DC Stromaufnahme [mA] < 20 < 22 92,3 Strombelastbarkeit [mA] 75,5 Spannungsabfall < 2,5 LEDs Verpolungsfest Kurzschlussfest Überlastfest Nennschaltabstand (Sn)
  • Seite 10 Schutzart / Schutzklasse IP 65 / IP 67 / III ATEX Gerätekategorie IO-Link ● ● Anschluss M12-Steckverbindung ● = zutreffend ○ = programmierbar - = nicht zutreffend Datenblätter und EG-Konformitätserklärungen sind abrufbar unter: www�ifm�com...
