3.3 Bedämpfung
Die gelbe LED zeigt den Bedämpfungszustand des Sensors an, unabhängig von
der Schaltfunktion und vom Schaltzustand des Transistorausgangs�
Sensor
unbedämpft
bedämpft

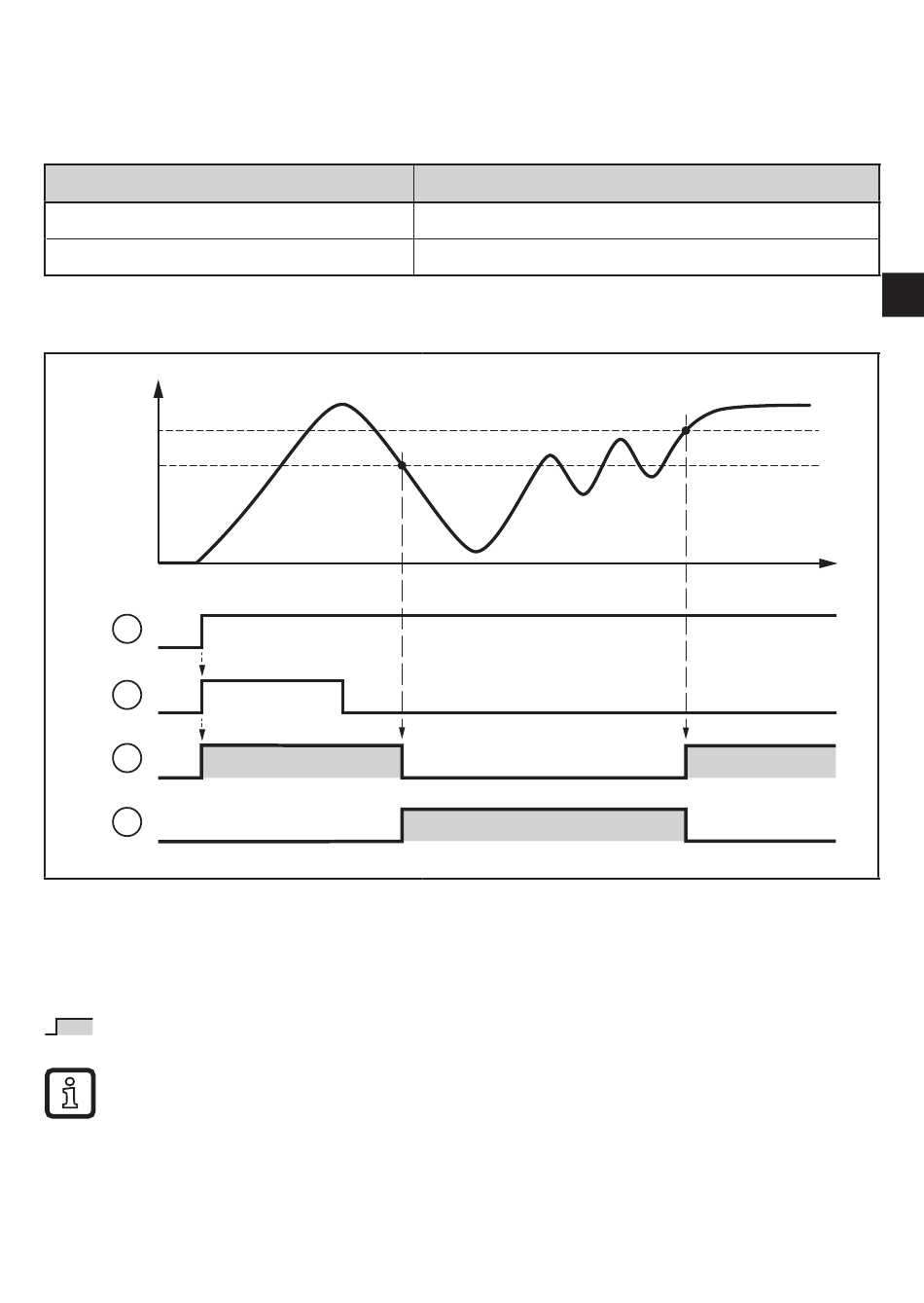

3.4 Funktionsdiagramm
[Imp/min]
SP + Hy
SP
1
2
3
4
1: Spannungsversorgung
2: Anlaufüberbrückung
3: Schaltfunktion Schließer
4: Schaltfunktion Öffner
= Transistorausgang geschaltet (leitend)
Die Anlaufüberbrückung unterdrückt eine Fehlermeldung, solange die
Anlage anläuft und die Mindestdrehzahl noch nicht erreicht ist� Sie ist nach
dem Anlegen der Spannungsversorgung nur einmal wirksam�
Eine Kopplung der Spannungsversorgung von Antrieb und Drehzahlwäch-
ter ermöglicht bei häufigem Ein- und Ausschalten, dass die Anlaufüberbrü-
ckung bei jedem Einschalten der Anlage wirksam ist�
LED gelb
Aus
Ein
SP = Schaltpunkt
Hy = Hysterese
