INSTALLATION

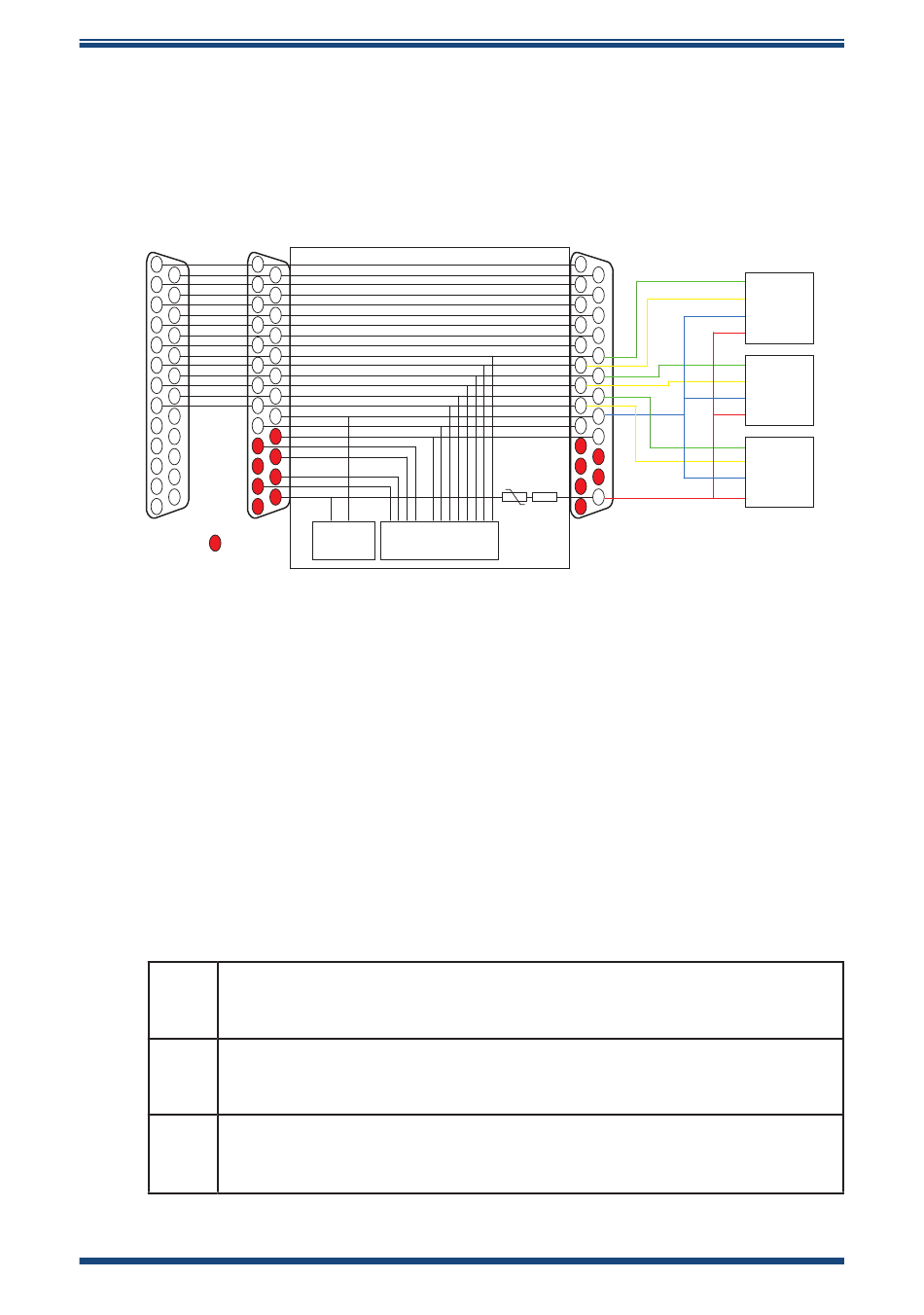

Der folgende Verdrahtungsplan zeigt, wie drei %rF Sensoren über den 25-poligen
D-sub-Anschluss auf der Rückseite des S904D, von der internen Stromversorgung des
S904D gespeist werden und die %rF und Temperatur Ausgänge anzuschließen sind, um
die Messwerte über die Software zu loggen.
INPUT
25P. D-sub FEMALE 25P. D-sub MALE
MEASURING CHAMBER PCB S-576
INTERNAL S904
1
14
2
15
3
16
4
17
5
18
6
19
7
20
8
21
9
22
10 10
23
11 11
24
12 12
25
13 13
Reserviert
Nicht benutzen
S904D Auflösung der Datenerfassung
Das Datenerfassungssystem arbeitet mit 0...10 V Ausgangssignalen. Der AD-Wandler
(analog zu digital) ist ein 12 bit Wandler (4096 Schritte). Beim Anschluss eines 0...5V
Sensors verringert sich die Auflösung auf 2048 Schritte und bei 0...1 V Sensoren auf
409 Schritte.
Zum Beispiel: Wenn ein Sensor mit einem Ausgangssignal von 0...1 V kalibriert wird
und der Temperaturbereich -40...+60 °C beträgt, dann liegt die Auflösung bei 0,25 °C.
Anbei die Kalkulation:
100 °C
_____ = 0.25 °C Auflösung (die vom Datenerfassungssystem aufgenommen wird)
0–1 V
409
100 °C
_____ = 0.05 °C Auflösung (die vom Datenerfassungssystem aufgenommen wird)
0–5 V
2048
100 °C
_____ = 0.02 °C Auflösung (die vom Datenerfassungssystem aufgenommen wird)
0–10 V
4096
20
1
14
2
15
3
16
4
17
5
18
6
19
7
20
8
21
9
22
23
24
25
U-CONTROLLER
POWER
Abb. 22

S904D Verdrahtungsplan (Beispiel 2)

S904 und S904D Bedienungsanleitung
25P. D-sub FEMALE
PCB S-676 Back Panel
1
14
2
15
3
16
4
17
5
CHANNEL 8
18
CHANNEL 7
6
CHANNEL 6
19
CHANNEL 5
7
CHANNEL 4
20
CHANNEL 3
8
21
CHANNEL 1
9
CHANNEL 2
22
10
23
11
24
PTC
12
25
13
97209 DE Ausgabe 3, Mai 2022
OUTPUT
OUT-RH
OUT-T
GND
V+
OUT-RH
OUT-T
GND
V+
OUT-RH
OUT-T
GND
V+
