S904 und S904D Bedienungsanleitung
1.2
Systemkomponenten
1.2.1
S904
Vorderseite des S904
1.
Tür der Testkammer
2.
Wasserstandsanzeige
3.
Trocknungskammer mit Fenster
4.
Sollwerteinstellung der Relative Feuchte
5.
A
Manuell / Automatik-Schalter für relative Feuchte / Temperatur-
Steuerung
MAN
– Der Sollwert wird mit Schalter 4 (Feuchtigkeit) und Schalter 6
(Temperatur) eingestellt
AUTO
– Remote-RS232 / OptiSoft Kontrolle relative Feuchte / Temperatur
Sollwerte (siehe Abb. 3.7)
B
ON / OFF
6.
Sollwerteinstellung der Temperatur (in °C)
7.
Anzeige der in der Testkammer herrschenden Relativen Feuchte
8.
Anzeige der in der Testkammer herrschenden Temperatur
9.
Luftfeuchtigkeit Kontroll LED
Befeuchten (gelb)
Entfeuchten (grün)
10.
4-Zone Kammer Temperaturregelung LEDs
Heizen (gelb)
Kühlen (grün)
11.
Datenübernahme Anschluss
Michell Instruments
1
2
S-904
Humidity Calibrator
Max.
Min.
Data Acquisition
11

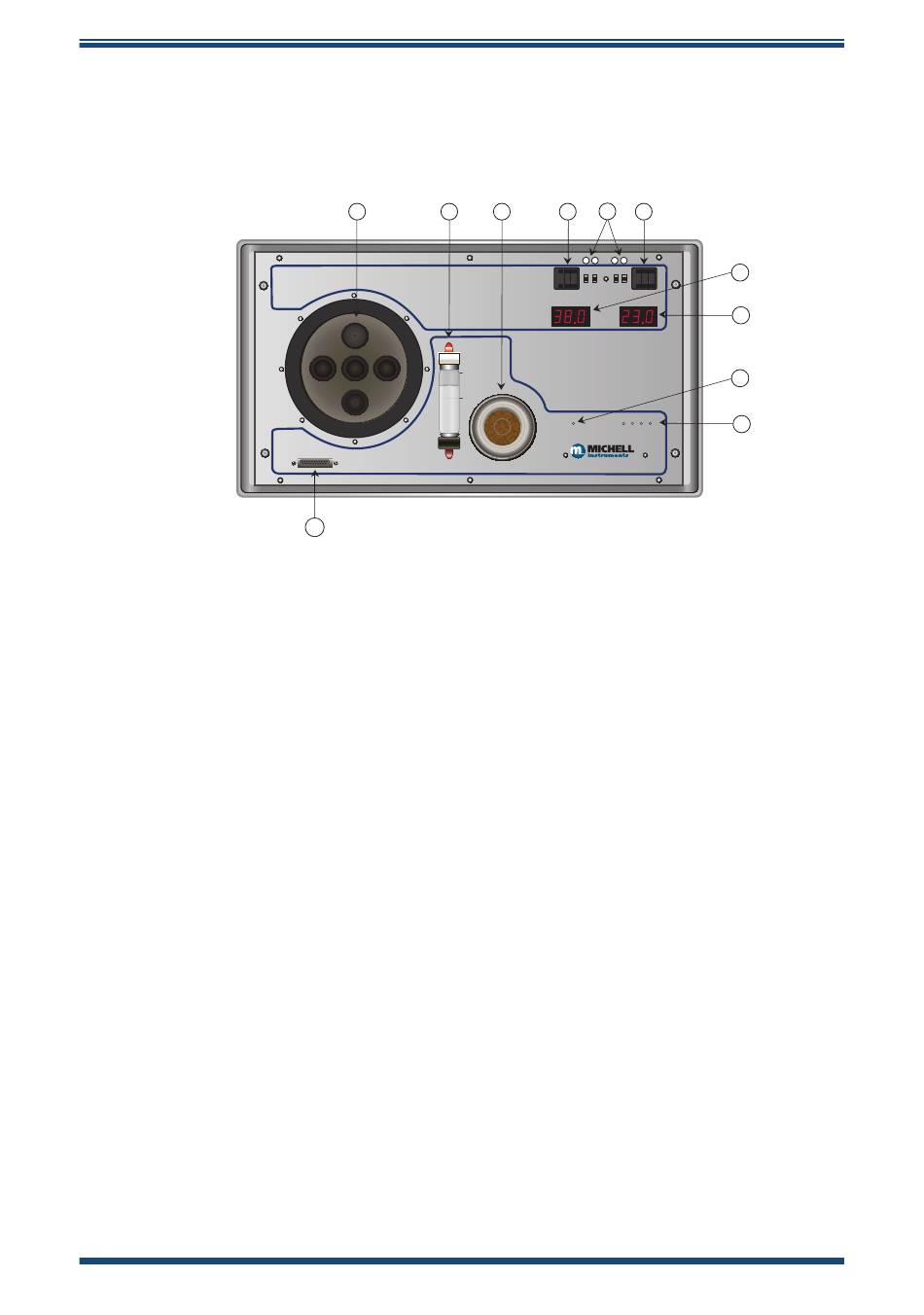

Abb. 3
S904 – Frontansicht
Schalter für relative Feuchte / Temperatur-Steuerung
5
3
4
6
A
B
B
A
Auto On
On Auto
3 8 0
2 3 0
Man. Off
Off Man.
Chamber Set
Chamber Set
Humidity
Temperature
°C
%rh
Humidity = Yellow
Heating = Yellow
De-Humidify - Green
Cooling = Green
Desiccant Charge
EINLEITUNG
7
8
9
10
3
