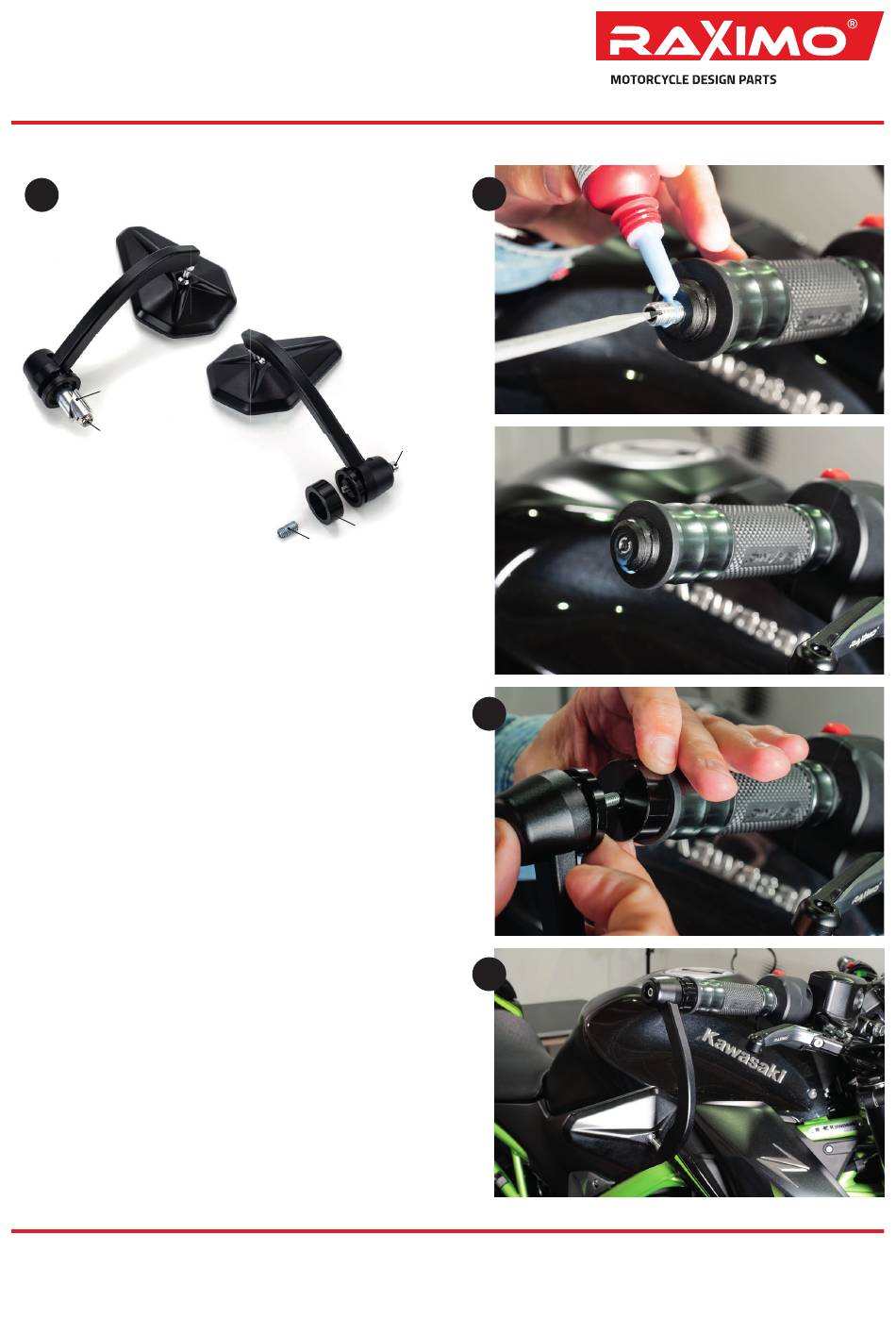

MTP-Racing Raximo BEM-V2 Montageanleitung Seite 3

Instructions de montage
RA051 Rétroviseur d'extrémité de guidon
BEM-V2
FR
1
Spannkeil
M6-Schraube
1.
Avant de monter le rétroviseur sur un guidon d'origine
des modèles Kawasaki Ninja 125, Z125, Z400,
Z650, Z750, Z800, Z900, Z1000, ER-5, ER-6, Versys
650/1000, ainsi que EN 650 Vulkan-S, il faut retirer les
vis M6 prémontées ainsi que les cales de serrage.
Au lieu de la vis M6, il faut utiliser la vis M5x45mm
fournie.
2.
Enduire l'adaptateur RX7 de frein filet de résistance
moyenne, le visser à fleur dans le guidon à l'aide d'un
tournevis plat et le laisser durcir conformément aux
instructions du fabricant.
3.
Placer la douille d'écartement RX15 fournie sur le
guidon et la visser avec le rétroviseur sur l'extrémité
du guidon. Pour ce faire, serrer la vis M5x45mm déjà
remplacée à l'aide d'une clé à six pans creux de 4 mm.
4.
Régler le rétroviseur de manière à ce qu'il ne bute pas,
même en cas de braquage complet de la direction.
Serrer la vis à fond. Vérifier la liberté de mouvement de
la poignée des gaz.
Répéter le montage du côté gauche.
M5x45mm
RX15
RX7
