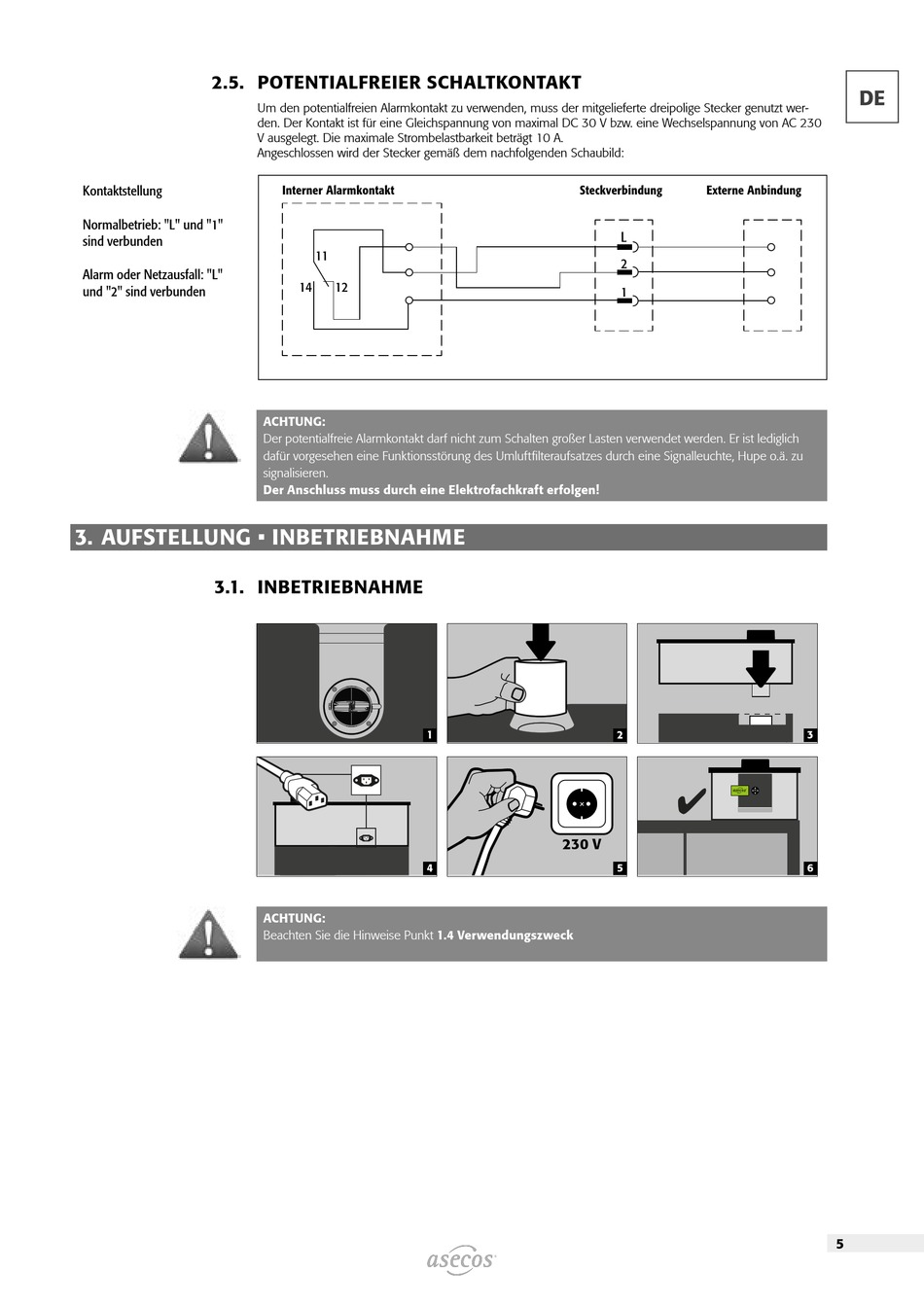

2.5. POTENTIALFREIER SCHALTKONTAKT
Kontaktstellung
Normalbetrieb: "L" und "1"
sind verbunden
Alarm oder Netzausfall: "L"
und "2" sind verbunden
3. AUFSTELLUNG • INBETRIEBNAHME
3.1. INBETRIEBNAHME
Um den potentialfreien Alarmkontakt zu verwenden, muss der mitgelieferte dreipolige Stecker genutzt wer-
den. Der Kontakt ist für eine Gleichspannung von maximal DC 30 V bzw. eine Wechselspannung von AC 230
V ausgelegt. Die maximale Strombelastbarkeit beträgt 10 A.
Angeschlossen wird der Stecker gemäß dem nachfolgenden Schaubild:
Interner Alarmkontakt
11
14
12
ACHTUNG:
Der potentialfreie Alarmkontakt darf nicht zum Schalten großer Lasten verwendet werden. Er ist lediglich
dafür vorgesehen eine Funktionsstörung des Umluftfilteraufsatzes durch eine Signalleuchte, Hupe o.ä. zu
signalisieren.
Der Anschluss muss durch eine Elektrofachkraft erfolgen!
1
4
ACHTUNG:
Beachten Sie die Hinweise Punkt 1.4 Verwendungszweck
Steckverbindung
Externe Anbindung
L
2
1
2
230 V
5
DE
3
OK
6
5
