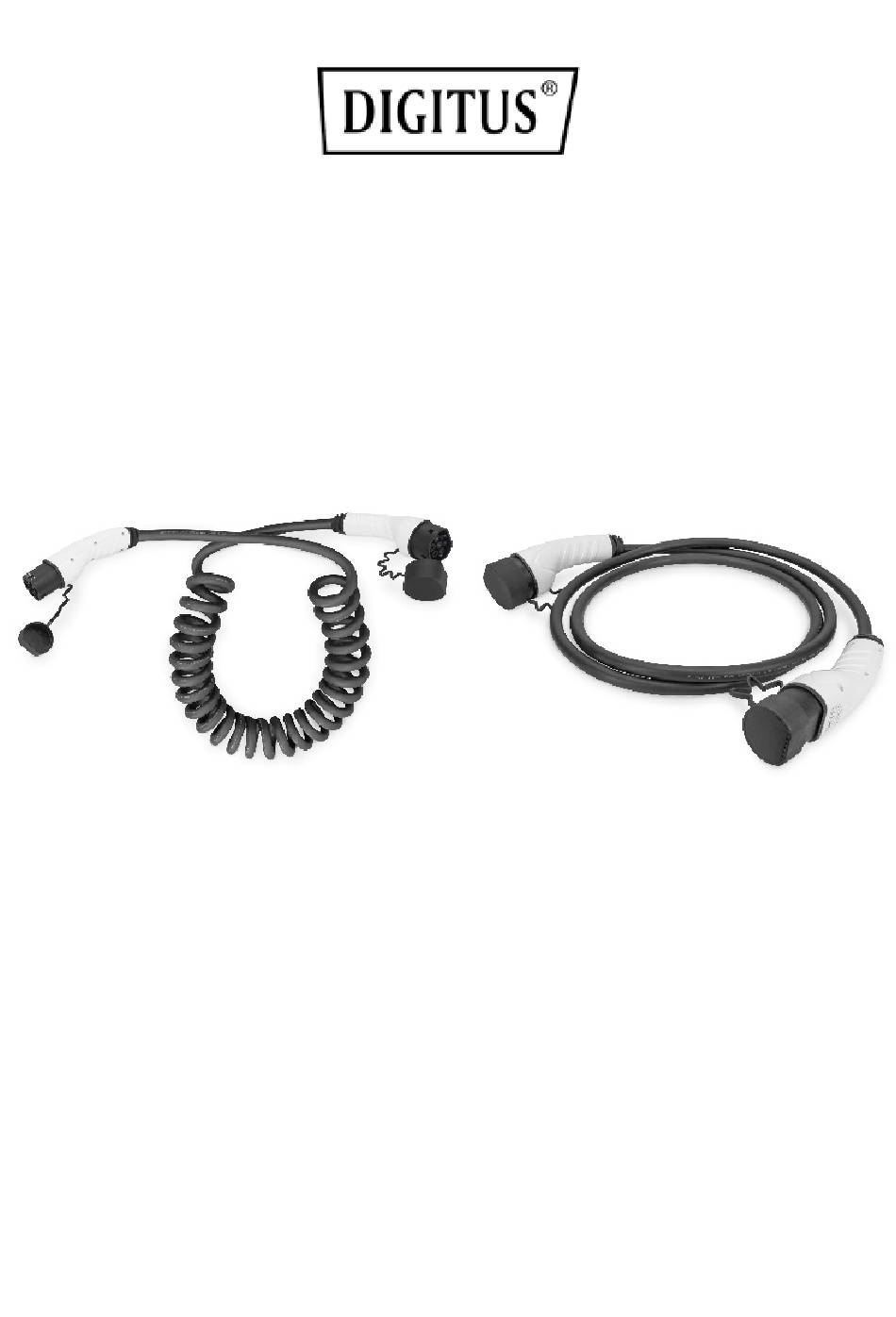

Digitus DK-1P32-050 Schnellstartanleitung
Elektro-mobilität – ladekabel typ 2 zu typ 2
Inhaltsverzeichnis
Quicklinks
Elektro-Mobilität – Ladekabel
DK-1P32-050/ DK-1P32-075/ DK-1P32-100/
DK-1P32-S-050/ DK-1P32-S-075/ DK-1P32-S-100/
DK-3P16-050/ DK-3P16-075/ DK-3P16-100/
DK-3P16-S-050/ DK-3P16-S-075/ DK-3P16-S-100/
DK-3P32-050/ DK-3P32-075/ DK-3P32-100/
DK-3P32-S-050/ DK-3P32-S-075/ DK-3P32-S-100 – Rev. 1.0
Typ 2 zu Typ 2
Schnellstartanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DK-1P32-050
Inhaltszusammenfassung für Digitus DK-1P32-050
- Seite 1 Elektro-Mobilität – Ladekabel Typ 2 zu Typ 2 Schnellstartanleitung DK-1P32-050/ DK-1P32-075/ DK-1P32-100/ DK-1P32-S-050/ DK-1P32-S-075/ DK-1P32-S-100/ DK-3P16-050/ DK-3P16-075/ DK-3P16-100/ DK-3P16-S-050/ DK-3P16-S-075/ DK-3P16-S-100/ DK-3P32-050/ DK-3P32-075/ DK-3P32-100/ DK-3P32-S-050/ DK-3P32-S-075/ DK-3P32-S-100 – Rev. 1.0...
-
Seite 2: Installation & Verwaltung
Bitte lesen Sie dieses Handbuch vor der Installation und dem Gebrauch sorgfältig durch, da es andernfalls den normalen Gebrauch des Geräts beeinträchtigen und sogar zu Verletzungen führen kann. Sicherheit und zu beachtende Punkte 1.1. Installation & Verwaltung Bitte überprüfen Sie vor der Installation durch eine ... - Seite 3 Bitte nehmen Sie die Schutzkappe nicht ab. Um den Ladeanschluss vor Feuchtigkeit und Schmutz zu schützen, bringen Sie die Schutzkappen nach jedem Gebrauch wieder an. Bitte ziehen Sie den Stecker nicht unter Last aus dem EV-Eingang und der Steckdose. Zusätzliche Adapter und Konvertierungsadapter dürfen ...
-
Seite 4: Betrieb
Bitte versuchen Sie nicht, das Ladekabel selbst zu zerlegen, zu reparieren oder zu modifizieren. Wenn eine Wartung oder Änderung erforderlich ist, wenden Sie sich bitte an den Hersteller. Unsachgemäßer Betrieb kann zu Schäden am Gerät führen. Legen Sie keine brennbaren, explosiven oder ... -
Seite 5: Eigenschaften
Es ist strengstens untersagt, die Ladestation zu benutzen, wenn der Ladeadapter oder die Ladekabel defekt, rissig, abgenutzt oder gebrochen sind oder die Ladekabel freiliegen. Wenden Sie sich bitte rechtzeitig an den Lieferanten, wenn Sie solche Mängel feststellen. Bei Regen oder Gewitter laden Sie bitte vorsichtig. ... -
Seite 6: Technische Spezifikation
4. Technische Spezifikation TPU Mantel Length Länge Verfügbar mit 3m, 5m, 7.5m, 10m Kabel Kabel 5G 2.5mm² (16A) / 5G 6mm² (32A) Farbe Schwarz Design Standard Stecker EN 62196-2 (Type 2) Eingangsspannung 240V/415V Nennleistung 7.4kW/11kW / 22kW Elektrische Nennstrom 16A / 32A Parameter Phase 1/3-Phase... - Seite 7 5. Installation Bitte beachten Sie, dass das Ladekabel zwei Steckerenden hat. Der Stecker wird auf der Seite der Ladestation verwendet, während der Buchse auf der Seite des Elektrofahrzeugs angeschlossen wird. Stecker Buchse...
- Seite 8 Kabel- Modell- Beschrei- Bewer- Mantel Spezifika- Nummer bung tung tion Typ2 to Typ2 - 1-Phase/ Elektro 3×6mm DK-1P32-XXX 240V/32A/ Mobilität – 1x0.75mm 7,4kW Ladekabel (Standard) Typ2 to Typ2 - 3-Phase/ Elektro 5×2.5mm DK-3P16-XXX 415V/16A/ Mobilität – 1x0.75mm 11kW Ladekabel (Standard) Typ2 to Typ2 - Elektro...
- Seite 9 Typ2 to Typ2 - 3-Phase/ Elektro 5×2.5mm DK-3P16-S-XXX 415V/16A/ Mobilität – 2x0.5mm 11kW Ladekabel (Spiral) Typ2 to Typ2 - 3-Phase/ Elektro 5×6mm DK-3P32-S-XXX 415V/32A/ Mobilität – 2x0.5mm 22kW Ladekabel (Spiral) Hiermit erklärt die Assmann Electronic GmbH, dass die Konformitätserklärung Teil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese per Post unter der unten genannten Herstelleradresse anfordern.
