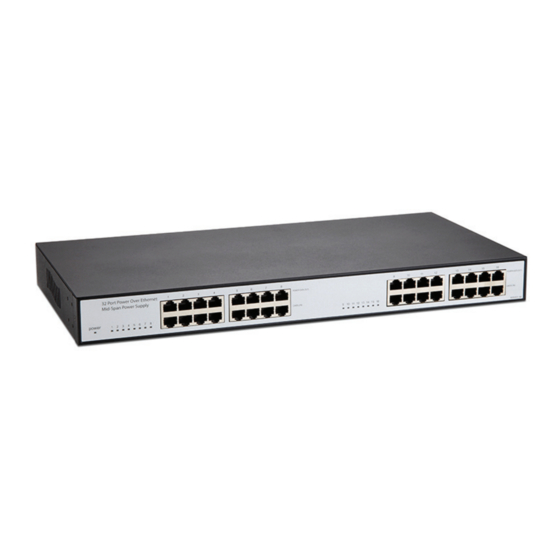

Digitus DN-95113 Bedienungsanleitung

32-Port (16 Paar) PoE
Midspan
Bedienungsanleitung
DN-95113
FCC Hinweis
Dieses Gerät wurde getestet und entspricht den
Beschränkungen für ein Digitalgerät der Klasse B
entsprechend Abschnitt 2 und 15 der FCC.
Bestimmungen. Diese Beschränkungen dienen einem
angemessenen Schutz von nachteiligen Störungen,
sofern das Gerät in einer handelsüblichen Umgebung
betrieben wird. Dieses Gerät erzeugt, nutzt und strahlt
Funk-Frequenzenergie ab und kann, sofern es nicht in
Übereinstimmung mit der Bedienungsanleitung
installiert und betrieben wird, zu nachteiligen
Störungen von Funkkommunikationen führen. Der
Betrieb dieses Geräts in einem Wohnbereich führt
möglicherweise zu nachteiligen Störungen, in diesem
Fall hat der Nutzer auf seine Kosten für eine
Behebung der Störungen zu sorgen.
CE Hinweis
Dies ist ein Klasse B Produkt. In einer häuslichen
Umgebung kann das Gerät Funkstörungen
verursachen; in diesem Fall ergreifen Sie bitte
angemessene Maßnahmen.
Einleitung
Dieser PoE Midspan ist eine Spannungsver-
sorgung für PoE Geräte und besteht aus
16 Ethernet-Dateneingangsports und
16 Ethernet-Datenausgangsports mit 48 V Spannung
und ist damit IEEE 802.3af konform. Alle Ethernet
„Datenkabel" können direkt am Eingangsport
angeschlossen werden und werden am Ausgang
„Daten + Spannung" ausgegeben. Dies ist ein smartes
Plug-and-Play-Gerät für einfache Installation auf
einem bestehenden Netzwerk, welches die
PoE-Funktionen ohne jegliche Neukonfiguration
bietet.
Der Midspan wurde speziell für mittlere
bis große Arbeitsgruppen konzipiert.
Der Switch kann in raumbegrenzter Umgebung
installiert werden, bietet gleichmäßige
Netzwerkmigration sowie einfache Erweiterung
der Netzwerkkapazität. Die Abmessungen von
483 mm (19") sind zum Rackeinbau geeignet.
Lieferumfang
Vor der Installation des Gerätes vergewissern Sie
sich bitte, dass alle Zubehörteile mitgeliefert wurden:
 Ein PoE Midspan
 Rackmontage-Kit
 Ein Netzkabel
 Eine Bedienungsanleitung
Power-Injector
Bedienungsanleitung
Netzkabel
Rackmontage-Kit
Hinweis: Sollten Zubehörteile fehlen oder beschädigt
sein, so wenden Sie sich bitte an Ihren örtlichen
Fachhändler.
Ausstattungsmerkmale
 16 „Dateneingangsports" konform mit IEEE 802.3
10BaseT und IEEE 802.3u 100BaseTX
 16 Ausgangsports „Daten + Spannung" PSE/PoE
konform mit IEEE 802.3 10BaseT, IEEE 802.3u
100BaseTX und IEEE 802.3af PoE
 Unterstützt max. 15,4 W je PSE/PoE Port
 Abmessungen für Rackmontage
 Jeder Ausgang mit Ausgangsstrombegrenzung,
Kurzschlussschutz, vollständige Power Device
(PD) Erkennung und Klassifizierung

Smart Plug & Play
Frontblende (LEDs)
LED-Anzeigen für 32 Port PoE Midspan
LED Status Beschreibung
Spannung Ein Eingeschaltet.
Aus Ausgeschaltet.
PD-Link Ein Port ist an Power Device
Port angeschlossen und
liefert 48 V
Aus Kein Power Device
angeschlossen
LED-Display RJ-45 Port
Anschlüsse
Benutzen Sie ein Cat 5 Kabel vom bestehenden Switch
zum Dateneingangsport dieser Spannungsversorgung
und schließen Sie dann den Daten + Spannung
Ausgangsport am Endgerät an (wie Wireless AP,
andere Switches mit PD-Funktion usw.).
Power-over Ethernet Switches
Bestehende 10/100
Ethernet Switches
10/100 Mbit/s DATEN
Power-over Ethernet
Power- Injector Hub
(a) PSE ports
PoE Switches mit (1) PD-Port
10/100 Mbps DATEN
10/100 Mbit/s DATEN
+ Spannung
IP-Kamera mit
PoE-Unterstützung
Power-over Ethernet Splitter
10/100 Mbit/s DATEN
Drahtlos-Zugangspunkt
mit PoE Unterstützung
Nur Spannung
Terminal-Server
(keine PoE Unterstützung)
