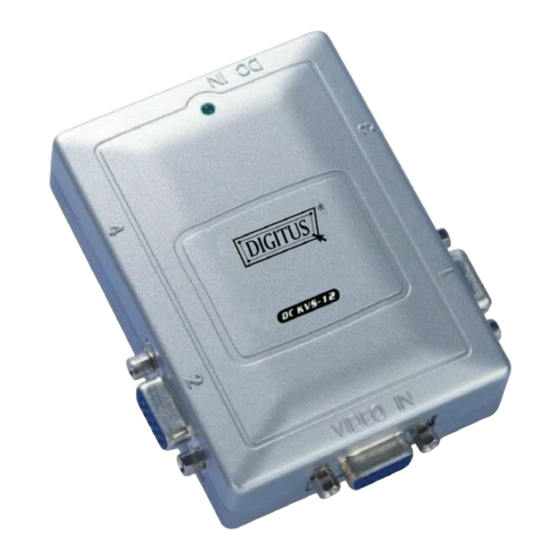

Digitus DC-KVS-12 Bedienungsanleitung

VIDEO-
SPLITTER
(DC-KVS-12)
1 Eingang – 2 Ausgänge
(DC-KVS-14)
1 Eingang – 4 Ausgänge
BEDIENUNGSANLEITUNG
DC-KVS-12 / DC-KVS-14
Verpackungsinhalt
 1 Videosplitter Digitus DC-KVS-12 oder DC-KVS-14
 1 Bedienungsanleitung
 1 Netzadapter DC 9 V, 600 mA
Sollte eines der Teile fehlen, wenden Sie sich bitte an Ihren
Händler.
Einführung
Die Videosplitter DC-KVS-12 und DC-KVS-14 haben die
Aufgabe, den Bildschirminhalt eines PCs identisch auf 2
bzw. 4 oder noch mehr Monitoren wiederzugeben.
Der Videosplitter eignet sich ideal für:
 Prüfstandanlagen
 Rechenzentren
 Helpdesk-Einrichtungen
 Videoübertragungen:
Präsentationen
Börsenkurse
Programmpläne
Bildungsmedien
Funktionsmerkmale
 300 MHz Pixelfrequenz
 Verlängert die Entfernung des Videosignals auf bis zu
65 Metern

Unterstützt DDC, DDC2 und DDC2B
(am Videoausgang 1)
 Kaskadierbar
 Ausgabeformat kompatibel mit Standard-VGA-Karte
Technische Daten
Funktion DC-KVS-12
Videoeingang 1
(HD15 weiblich)
Videoausgang 2
(HD15 weiblich)
Max. Auflösung 2048 × 1536 bei 60 Hz
Pixelfrequenz
Kabellänge
(Splitter bis Monitor)
Signaltyp VGA, SVGA, XGA, QXGA,
UXGA, Multisync
Netzadapter (min.) DC 9 V, 600 mA
Gehäuse
Gewicht 94 g
Abmessungen 100 × 81,5 × 27,5 mm
(L × B × H)
Technische Daten
Eingangs-/Ausgangssignal
Pin
1 Video Rot
2 Video Grün
3 Video Blau
4 ID2
5 Masse
6 Analoge Masse
7 Analoge Masse
8 Analoge Masse
Aufbau
Ansicht von oben
DC-KVS-14
1
4
300 MHz
max. 65 m
1 LED Strom
Plastik
2 Netzbuchse
3 Videoeingang
111 g
4 Videoausgang
* Der DC-KVS-12 verfügt über 2, der DC-KVS-14 über 4
Ausgänge.
Signal Pin Signal
9 nicht belegt
10 Masse
11 ID0
12 ID1
13 Horizontale Sync.
14 Vertikale Sync.
15 ID3
