TCL LINKHUB 5CT Benutzerhandbuch

TCL LINKHUB 5CT Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BENUTZERHANDBUCH
V1.0 | HH515V

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TCL LINKHUB 5CT

Inhaltszusammenfassung für TCL LINKHUB 5CT

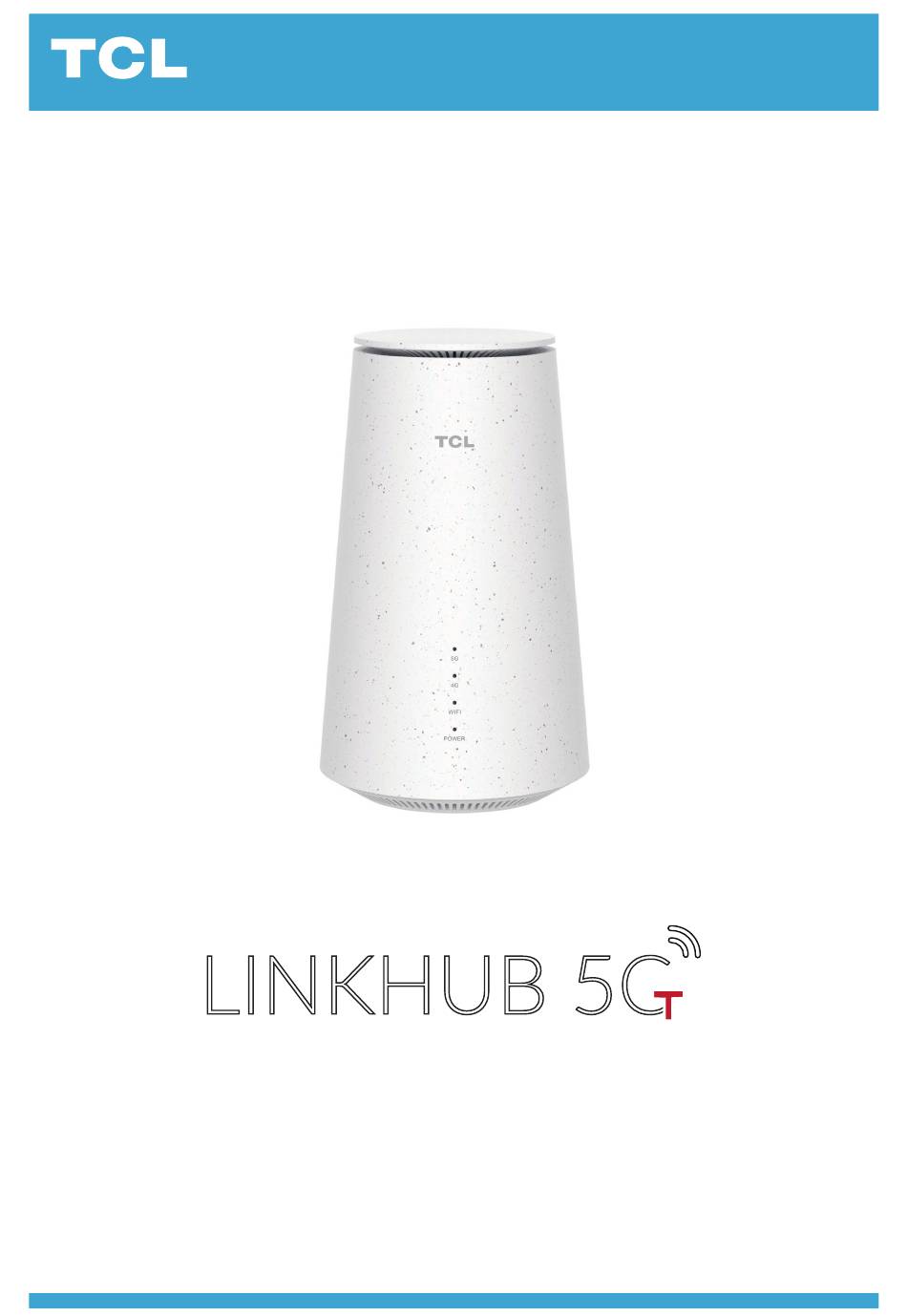

  • Seite 1 BENUTZERHANDBUCH V1.0 | HH515V...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Bitte zuerst lesen ......................... iii Kapitel 1. Lernen Sie Ihr CPE kennen................. 1 1.1 Systemvoraussetzungen ....................1 1.2 Überblick ........................1 Kapitel 2. Erste Schritte mit Ihrem CPE ................3 2.1 Einlegen einer SIM-Karte ....................3 2.2 Ermitteln eines idealen Standorts .................. 3 2.3 Zugang zum CPE-Netzwerk ..................

  • Seite 3: Bitte Zuerst Lesen

    Wir verbessern ständig die Dokumentation zu Ihrem Gerät, einschließlich dieses Benutzerhandbuchs. • TCL Communication Ltd. übernimmt keine Haftung, die durch den Gebrauch oder die Anwendung des hier beschriebenen Produkts entstehen könnte. Bei der Erstellung dieser Dokumentation wurden alle Anstrengungen unternommen, um die Richtigkeit des Inhalts zu gewährleisten, doch die Aussagen, Informationen und Empfehlungen in dieser...

  • Seite 4: Kapitel 1. Lernen Sie Ihr Cpe Kennen

    Kapitel 1. Lernen Sie Ihr CPE kennen Dieses TCL 5G CPE bietet kabelgebundenen und kabellosen Zugang für mehrere Computer und mobile Geräte. Mit seinen Merkmalen und Funktionen ist das CPE ein perfekter Knotenpunkt für Ihr Heim- oder Unternehmensnetzwerk. 1.1 Systemvoraussetzungen Ihr CPE ist mit Wi-Fi-fähigen Geräten kompatibel, die 2,4 GHz (802.11b/g/n/ax) oder 5 GHz...
  • Seite 5 • Leuchtet dauerhaft blau: das Gerät ist eingeschaltet. • Blinkt blau: Das Gerät führt einen Werksreset oder ein 4. Betriebsanzeige Firmware-Update durch. • Aus: Das Gerät ist ausgeschaltet. • 3 Sekunden gedrückt halten, um die Ohrhörer wieder auszuschalten. 5. Netzschalter • 1 gedrückt halten, um das Gerät einzuschalten. Drücken Sie die Taste 3 Sekunden, um die WPS-Funktion zu aktivieren.

  • Seite 6: Kapitel 2. Erste Schritte Mit Ihrem Cpe

    Kapitel 2. Erste Schritte mit Ihrem CPE In diesem Kapitel werden die grundlegenden Anweisungen zur Inbetriebnahme Ihres CPE vorgestellt. Die Anweisungen können je nach CPE-Modell variieren. 2.1 Einlegen einer SIM-Karte VORAUSSETZUNG: Wählen Sie die richtige Größe der SIM-Karte für Ihr CPE. Nano-SIM (4FF) Micro-SIM (3FF) Mini-SIM (2FF)

  • Seite 7: Zugang Zum Cpe-Netzwerk

    • In der Nähe eines Fensters • Ein kühler, trockener und gut belüfteter Bereich, der von Wänden und elektrischen Geräten entfernt ist • In der Nähe einer Steckdose • Auf einer stabilen und flachen Oberfläche 2.3 Zugang zum CPE-Netzwerk Sie können Ihre Geräte mit dem CPE-Netzwerk kabelgebunden oder kabellos verbinden, wie unten dargestellt.
  • Seite 8 Option 1: WPS-Taste 1. Drücken Sie die WPS-Taste an Ihrem CPE für 3 Sekunden. 2. Aktivieren Sie die WPS-Funktion Ihres WLAN-Geräts innerhalb von 2 Minuten, um eine WPS-Verbindung herzustellen. Option 2: Web-Benutzeroberfläche 1. Melden Sie sich an der Web-Benutzeroberfläche Ihres CPE an und gehen Sie auf Einstellungen >...

  • Seite 9: Kapitel 3. Die Web-Benutzeroberfläche Nutzen

    Kapitel 3. Die Web-Benutzeroberfläche nutzen In diesem Kapitel erfahren Sie, wie Sie auf die Web-Benutzeroberfläche Ihres CPE zugreifen können, und Sie erhalten einen Einblick in die Web-Benutzeroberfläche. 3.1 Anmeldung an der Web-Benutzeroberfläche Führen Sie die folgenden Schritte aus, um sich an der Web-Benutzeroberfläche anzumelden: 1.
  • Seite 10 Status-Symbol Was bedeutet es? Es handelt sich um das Netzwerk, mit dem Ihr CPE verbunden ist. oder wird angezeigt, wenn kein Netzwerk verfügbar ist. Die Zahl des Signalbalkens zeigt die Signalstärke an. Je mehr Signalbalken angezeigt werden, desto stärker ist das Signal. Das CPE stellt eine Verbindung zum WAN-Netzwerk her.

  • Seite 11: Kapitel 4. Ihr Cpe Konfigurieren

    Kapitel 4. Ihr CPE konfigurieren In diesem Kapitel zeigen wir Ihnen, wie Sie mit der Web-Benutzeroberfläche das Beste aus Ihrem CPE herausholen können. Mit der Web-Benutzeroberfläche können Sie Wi-Fi- Einstellungen konfigurieren, angeschlossene Geräte anzeigen, ein Gastnetzwerk einrichten und vieles mehr. 4.1 Startseite In diesem Bereich können Sie den Verbindungsstatus, Netzwerkinformationen, Geräteinformationen und angeschlossene Geräte schnell überprüfen.

  • Seite 12: Status

    4.2 Status In diesem Bereich können Sie Ihre Netzwerkinformationen, den Verbindungsstatus, Geräteinformationen und mehr anzeigen. Status Sie können Ihre Geräteinformationen, wie z. B. Mobilfunknetz, LAN, WAN, Wi-Fi und Diagnose, schnell überprüfen. Verbundene Geräte Auf dieser Registerkarte können Sie den Namen des verbundenen Geräts bearbeiten und den Internetzugang für verbundene Geräte verwalten.

  • Seite 13: Einstellungen

    1. Locate the message you want to delete in the Inbox Outbox folder. Eine Nachricht 2. Aktivieren Sie das Kontrollkästchen neben der Nachricht, die Sie löschen löschen möchten. 3. Klicken Sie auf Löschen. 1. Klicken sie ganz oben in die Kontrollkästchen-Spalte, um alle Alle Mitteilungen Meldungen auszuwählen.
  • Seite 14 1. Wählen Sie das Profil in der Profilverwaltungsliste aus. Ein Profil bearbeiten 2. Klicken Sie auf Bearbeiten, um die Parameter einzustellen. 3. Klicken Sie auf Speichern. 1. Wählen Sie das Profil in der Profilverwaltungsliste aus. 2. Klicken Sie auf Löschen. Ein Profil löschen HINWEIS: Das Standardprofil kann nicht gelöscht werden.

  • Seite 15: Sicherheit

    Mit der AP-Isolationsfunktion können Sie für jeden drahtlosen Client, der mit Ihrem CPE-Netzwerk verbunden ist, ein eigenes AP-Isolierung: virtuelles Netzwerk erstellen. Wenn diese Funktion aktiviert ist, können die drahtlosen Geräte im Netzwerk nicht direkt miteinander kommunizieren. Kanal-Bandbreite: Wählen Sie die verfügbaren Optionen aus dem Dropdown-Menü. Verschiedene Regionen verwenden unterschiedliche Kanäle: Kanal 1-11 in FCC (USA)/IC (Kanada), Kanal 1-13 in ETSI (Europa) Kanal:...

  • Seite 16: Erweiterte Einstellungen

    1. Wenn die SIM-PIN-Funktion aktiviert ist, klicken Sie auf Deaktivieren der SIM-PIN 2. Geben Sie den aktuelle SIM-PIN-Code ein. 3. Klicken Sie auf Übernehmen. 1. Wenn die SIM-PIN-Funktion aktiviert ist, klicken Sie auf SIM-PIN ändern. 2. Geben Sie den ursprünglichen SIM-PIN-Code ein und bestätigen Sie den neuen SIM-PIN-Code.

  • Seite 17: Bandbreitenkontrolle

    Die Standard-Gateway-Adresse ist 192.168.1.1, und die Standard-Subnetzmaske ist 255.255.255.0. Wenn die DHCP-Server-Funktion aktiviert ist, werden den Client-Geräten im Netzwerk automatisch IP-Adressen zugewiesen. Wenn die DHCP-Serverfunktion deaktiviert ist, weist das CPE den angeschlossenen Client-Geräten keine IP-Adressen zu. Die IP-Adresse muss auf jedem Client-Gerät eingegeben werden. Bandbreitenkontrolle Mit dieser Funktion können Sie Informationen über Online-Geräte anzeigen und bei Bedarf Upload- oder Download-Limits für Geräte festlegen.

  • Seite 18: System

    UPnP Unter Universal Plug and Play (UPnP) versteht man eine Reihe von Netzwerkprotokollen, die es angeschlossenen Geräten ermöglichen, sich gegenseitig zu erkennen und funktionale Netzwerkdienste für die gemeinsame Nutzung von Daten, zur Kommunikation und Unterhaltung einzurichten. Ein virtuelles privates Netzwerk (VPN) ist ein dediziertes Netzwerk über ein gemeinsames oder öffentliches Netzwerk (in der Regel das Internet).

  • Seite 19: Sichern & Wiederherstellen

    TR-069 Es ist ein Protokoll für die Kommunikation zwischen CPE und einem Auto Configuration Server (ACS), das eine sichere automatische Konfiguration sowie andere CPE- Verwaltungsfunktionen innerhalb eines gemeinsamen Rahmens bietet. Sichern & Wiederherstellen Mit dieser Funktion können Sie die aktuelle Gerätekonfiguration sichern oder das Gerät durch Importieren der Sicherungskonfigurationsdatei auf eine frühere Konfiguration zurücksetzen.

  • Seite 20: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Lesen Sie alle Sicherheitshinweise, bevor Sie Ihr Produkt verwenden. Die Nichtbeachtung dieser Sicherheitshinweise kann zu Verletzungen oder zur Beschädigung Ihres Produkts oder anderer Gegenstände führen. Wichtige Sicherheitshinweise • Beachten Sie Schilder und Hinweise, die die Verwendung von drahtlosen Geräten verbieten oder einschränken.

  • Seite 21: Informationen Zur Einhaltung Gesetzlicher Vorschriften

    2014/53/EU entspricht. Die Konformitätserklärung finden Sie unter https://www.tcl.com/ global/en/service-support-mobile/eu-doc.html. Informationen zu Entsorgung und Recycling Bei TCL sind wir ständig bestrebt, unsere Abläufe und Produkte zu verbessern und deren Auswirkungen auf die Umwelt zu minimieren. Das Produkt wird mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycled und wiederverwendet werden können.

  • Seite 22: Problembehebung

    Problembehebung Falls Sie bei der Verwendung des Produkts auf Probleme stoßen, helfen Ihnen die Informationen zur Fehlerbehebung, das Problem zu ermitteln und mögliche Lösungen zu finden. Allgemeine Probleme Problem Abhilfe • Melden sie sich an der Web-Benutzeroberfläche an, dann gehen Sie aufEinstellungen >...
  • Seite 23 Konfiguration der Weboberfläche Problem Abhilfe 1. Öffnen Sie den Webbrowser, und gehen Sie zu http://192.168.1.1. Wie kann ich auf die Web- 2. Geben Sie die erforderlichen Anmeldeinformationen Benutzeroberfläche zugreifen? ein. Die Standard-Anmeldeinformationen finden Sie auf dem unteren Etikett des CPE. • Vergewissern Sie sich, dass 192.168.1.1 korrekt in den Webbrowser eingegeben wurde.
  • Seite 24 Wenn der PUK-Code 10 Mal falsch eingegeben wird, wird die SIM-Karte dauerhaft gesperrt. TCL und das TCL-Logo sind Marken von TCL Communication Ltd. Alle anderen Marken und Markennamen sind Eigentum der jeweiligen Inhaber. © 2021 TCL Communication Ltd. Alle Rechte vorbehalten.
