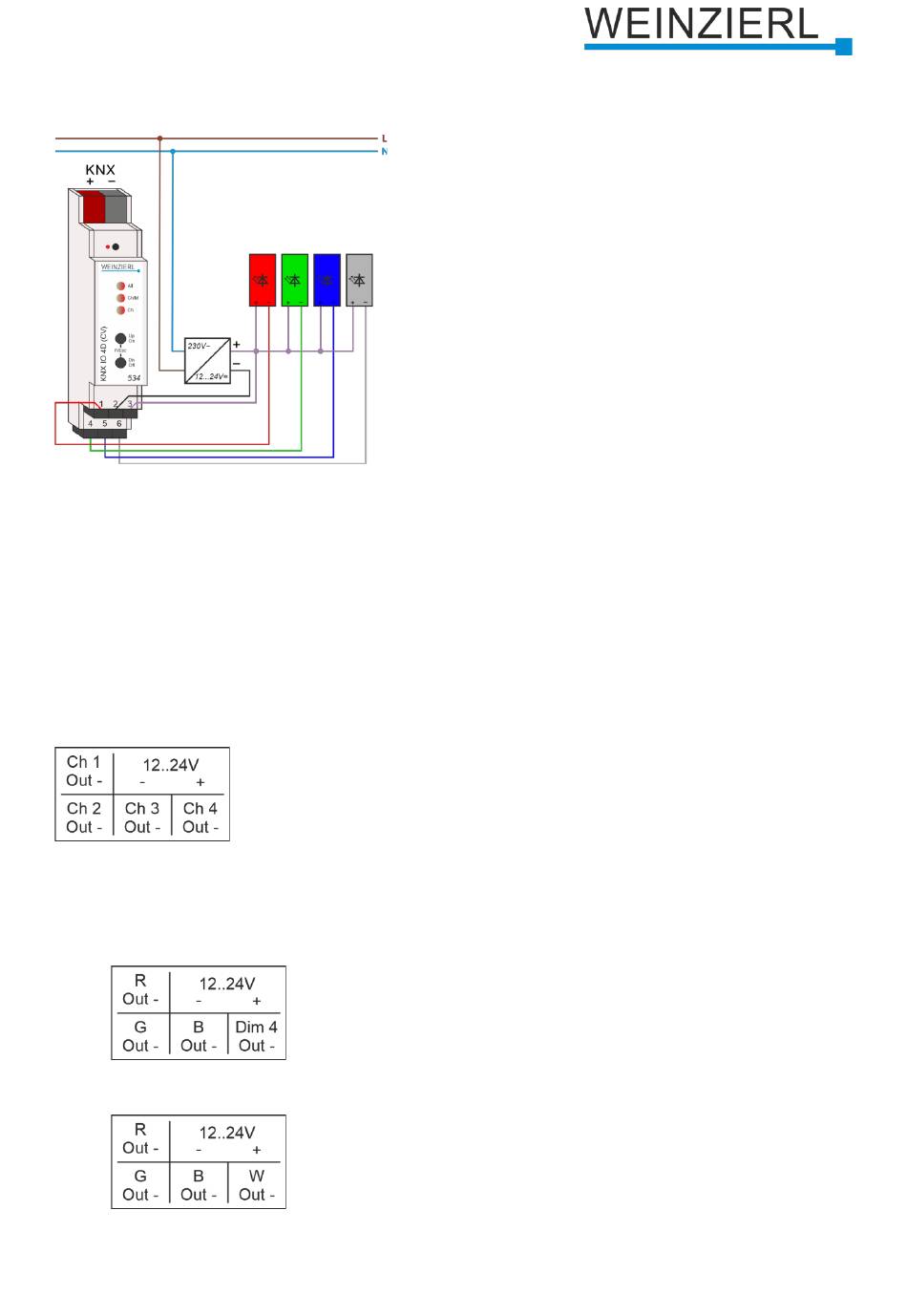

4 Anschluss-Schema
4.1 Steckbare Schraubklemmen
Die steckbaren Schraubklemmen
verwendet.
An der Schraubklemme oben wird der 12...24V⎓ + Anschluss des benutzten Netzteils mit der
rechten Klemme verbunden (12..24V +), gleichzeitig mit der gemeinsamen Anode der
Verbraucher. Masse-Anschluss des Netzteils wird mit der mittleren Klemme verbunden (12..24V -).
Die restlichen Klemmen werden mit der Kathode des gewünschten Kanals verbunden. Auf dem
Gerät befindet sich folgende Beschriftung der Kanäle:
In der Grundeinstellung der einzelnen Betriebsarten entspricht die Zuordnung der Kanäle aus den
Parametern folgendem Schema, wobei die Belegung der Kanäle im ETS-Parameterdialog frei
geändert werden kann:
▪
1 x RGB
▪
1 x RGBW
© 2022 WEINZIERL ENGINEERING GmbH
❾
werden zur Ansteuerung z.B. von LED-Panels oder -Stripes
