3 Handhabung

3.1

Montageinformationen

3.1.1 Einbaumaße
3.1.2

Montagevoraussetzungen

Fonterra-Verteilerregelstation - Festwert

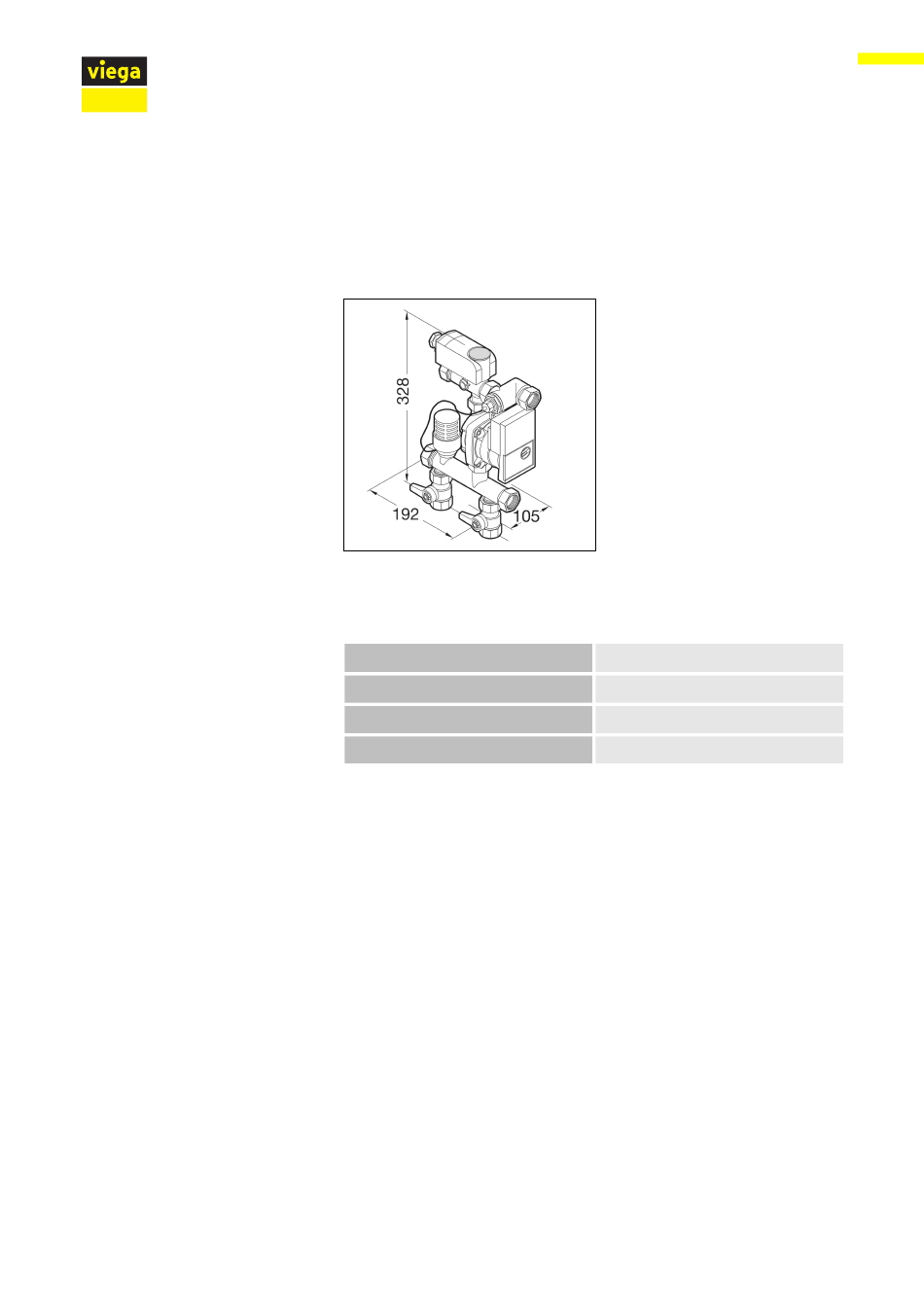

Abb. 2: Einbaumaße
Einbau- und Anschlussmaße
Höhe
Breite
Achsenabstand
Anschlüsse
1) ohne Kugelhähne
Die Station ist für eine direkte Montage auf der rechten oder linken Seite
von Fonterra Heizkreisverteilern mit G1-Anschluss vorgesehen. Um die
Nennwärmeleistung erzielen zu können, muss die Druckdifferenz des
Kesselkreislaufs zur Regelstation mind. 200 hPa (200 mbar) betragen.
ca. 328 mm 1)
ca.192 mm
ca. 210 mm
G1 flachdichtend
Handhabung
