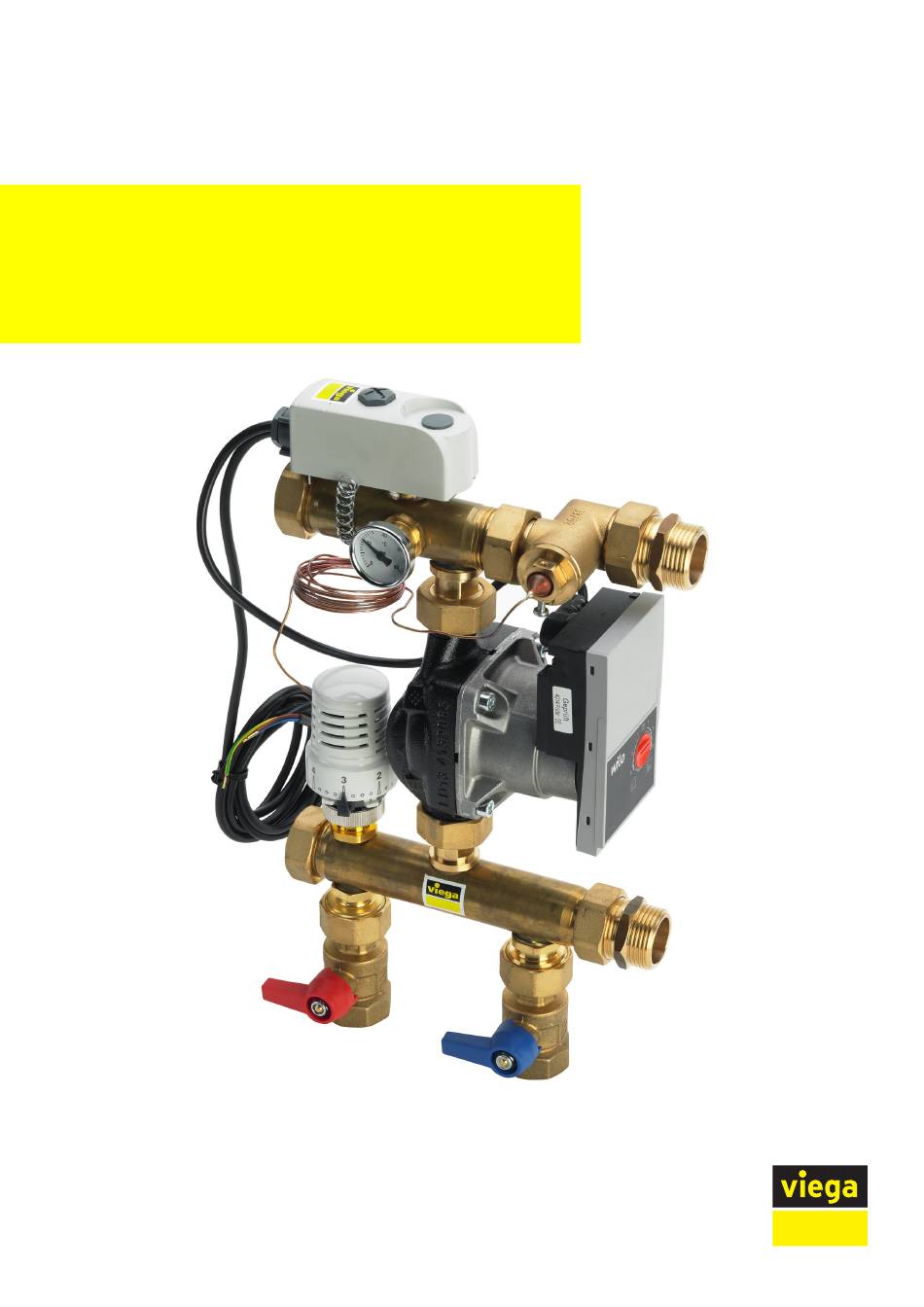

- Seite 1 Fonterra-Verteilerregelstation - Festwert Gebrauchsanleitung für Regelung der Vorlauftemperatur (konstant) Modell Baujahr: 1254.2 ab 01/2012 de_DE...
- Seite 2 Fonterra-Verteilerregelstation - Festwert 2 von 18...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung Zielgruppen Kennzeichnung von Hinweisen Produktinformation Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche Produktbeschreibung 2.2.1 Übersicht 2.2.2 Technische Daten 2.2.3 Funktionsweise Verwendungsinformationen 2.3.1 Einbauvariante Handhabung Montageinformationen 3.1.1 Einbaumaße 3.1.2 Montagevoraussetzungen Inbetriebnahme 3.2.1 Elektrischen Anschluss herstellen 3.2.2 Anlage befüllen 3.2.3 Heizkreise spülen Bedienung 3.3.1... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin- weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 5 Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. Fonterra-Verteilerregelstation - Festwert 5 von 18...
-
Seite 6: Produktinformation
Produktinformation 2 Produktinformation Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche Die Verteilerregelstation wird eingestzt, um die Vorlauftemperatur in Nie- dertemperatur Flächenheizungen konstant zuhalten. Die Vorlauftempe- ratur lässt sich durch den Thermostatkopf stufenlos zwischen 20 und 70 °C einstellen. Eine Begrenzung des Einstellbereichs nach mindest und maximal Temperatur ist empfehlenswert. -
Seite 7: Produktbeschreibung
Produktinformation Produktbeschreibung 2.2.1 Übersicht °C °C °C Abb. 1: Bauteilübersicht Thermostatkopf Sicherheitsanlegerthermostat (Werkseinstellung 60 °C) Exzenterverschraubung mit Vorlauffühler Heizkreisvorlauf Heizkreisverteiler (HKV) Füllventil (Spülrichtung) Entleerventil (Entleerrichtung) Bauschutzkappe Heizkreisrücklauf 10 - Kesselrücklauf 11 - Rückflussverhinderer 12 - Kesselvorlauf 2.2.2 Technische Daten Die Fonterra Verteilerstation - Festwert kann mit Fonterra-Heizkreisver- teilern DN 25 kombiniert werden. -
Seite 8: Funktionsweise
Produktinformation Thermometer Kugelhahnset Doppelnippelset Werkstoffe Flachdichtungen AFM 34 bzw. EPDM Armaturen Messing Ms 58 Rohrteile Messing Ms 63 O-Ringe EPDM Kunststoffe schlagzäh und temperaturfest Technische Daten Maximal zulässige Betriebstempe- 80 °C ratur Maximal zulässiger Betriebsüber- 0,6 MPa (6 bar) druck Temperatur Regelbereich 20–70 °C Nennwärmeleistung... -
Seite 9: Verwendungsinformationen
Produktinformation Verwendungsinformationen 2.3.1 Einbauvariante Die Verteilerregelstation wird werkseitig zur linksseitigen Montage am Heizkreisverteiler ausgeliefert. Um die Station auf der rechten Seite des Heizkreisverteilers zu montieren, drehen Sie die Exzenterverschraubung am Vorlauf und stecken das Thermometer um. Fonterra-Verteilerregelstation - Festwert 9 von 18... -
Seite 10: Handhabung
Handhabung 3 Handhabung Montageinformationen 3.1.1 Einbaumaße Abb. 2: Einbaumaße Einbau- und Anschlussmaße Höhe ca. 328 mm Breite ca.192 mm Achsenabstand ca. 210 mm Anschlüsse G1 flachdichtend ohne Kugelhähne 3.1.2 Montagevoraussetzungen Die Station ist für eine direkte Montage auf der rechten oder linken Seite von Fonterra Heizkreisverteilern mit G1-Anschluss vorgesehen. -
Seite 11: Inbetriebnahme
Handhabung Inbetriebnahme 3.2.1 Elektrischen Anschluss herstellen GEFAHR! Gefahr durch elektrischen Strom Ein Stromschlag kann zu Verbrennungen und schweren Ver- letzungen bis hin zum Tod führen. – Arbeiten an der Elektrik nur durch Elektrofachkräfte durchführen lassen. – Vor Arbeiten an der Anschlussleitung diese immer span- nungsfrei schalten. -
Seite 12: Heizkreise Spülen
Handhabung Füllwasserschlauch am Füll- / Entleerventil am Vorlaufbalken des Verteilers anschließen. Das Spülventil am Vorlaufbalken mit dem in der Kappe integrierten Vierkant öffnen. Das Ventil am Rücklaufbalken ebenfalls öffnen und austretendes Wasser in einem geeigneten Behältnis auffangen oder in einen Abfluss leiten. -
Seite 13: Fußboden-Vorlauftemperatur Begrenzen
Handhabung Skalenwert Solltemperatur in °C 3.3.2 Fußboden-Vorlauftemperatur begrenzen In der Regel werden für Flächenheizungen keine Vorlauftemperaturen höher als 50 °C verwendet. Die Temperatur im Kessel- oder Heizkörper- kreis ist dabei oft deutlich höher (z. B. 70/50 °C oder 60/40 °C). Um Schäden an der Fußbodenkonstruktion durch Übertemperatur zu ver- meiden, empfehlen wir den Sollwert der Vorlauftemperatur am Thermos- tatkopf entsprechend der Einbausituation zu begrenzen. -
Seite 14: Pumpensteuerung
Handhabung Sicherheitsanlegethermostat Im Störfall schaltet der Sicherheitsanlegethermostat die Umwälzpumpe ab und verhindert so eine Überhitzung der Fußbodenheizung. Um unge- wolltes Ansprechen zu vermeiden, stellen Sie die Themperatur am Sicherheitsanlegethermostat mindestens 10 K über der gewünschten Vorlauftemperatur (Werkseinstellung 60 °C) ein. HINWEIS! Beachten Sie, dass die zulässige Höchsttemperatur des Fußbodens in der Nähe der Heizrohre nicht überschritten... - Seite 15 Handhabung Der Differenzdruck-Sollwert H wird über dem zulässigen Förderstrom- bereich konstant auf dem eingestellten Differenzdruck-Sollwert bis zur Maximalkennlinie gehalten. Wir empfehlen diese Regelungsart bei Fuß- bodenheizungen. Entlüftungsfunktion Bedienknopf in Mittelstellung drehen. ð Die Pumpe startet die Entlüftungsfunktion 3 Sekunden nachdem der Bedienknopf in die Mittelstellung gebracht wird. Die Pumpe läuft 10 min.
-
Seite 16: Störungen
Handhabung Störungen 3.4.1 Störungen beheben Störung Ursache Abhilfe Fußbodenheizkreise werden nicht Sicherheitsanlegethermostat ist zu Sicherheitsanlegethermostat min. warm. tief eingestellt und schaltet die 10 K höher als die Vorlauftempe- Pumpe der Regelstation ab. ratur der Fußbodenheizung ein- stellen. Beachten Sie die zulässige Höchsttemperatur der Fußboden- heizung. - Seite 17 Handhabung Störung Ursache Abhilfe Die Differenz der Kesselvorlauf- Die Vorlauftemperatur am Kessel temperatur zur gewünschten Vor- höher einstellen. Bei maximalem lauftemperatur der Fußbodenhei- Leistungsbedarf der Fußbodenhei- zung ist zu gering für die zung muss die Vorlauftemperatur vorhandene Heizlast. des Wärmeerzeugers mindestens 15 °C höher als die gewünschte Vorlauftemperatur der Fußboden- heizungsein.
-
Seite 18: Entsorgung
Pumpe läuft. Elektronik ist defekt. Pumpe austau- schen. Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich ab das Fachhandwerk oder an die technische Beratung des Viega Servie Cen- ters. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß...
