Passend für Mercedes Benz Fahrzeuge mit

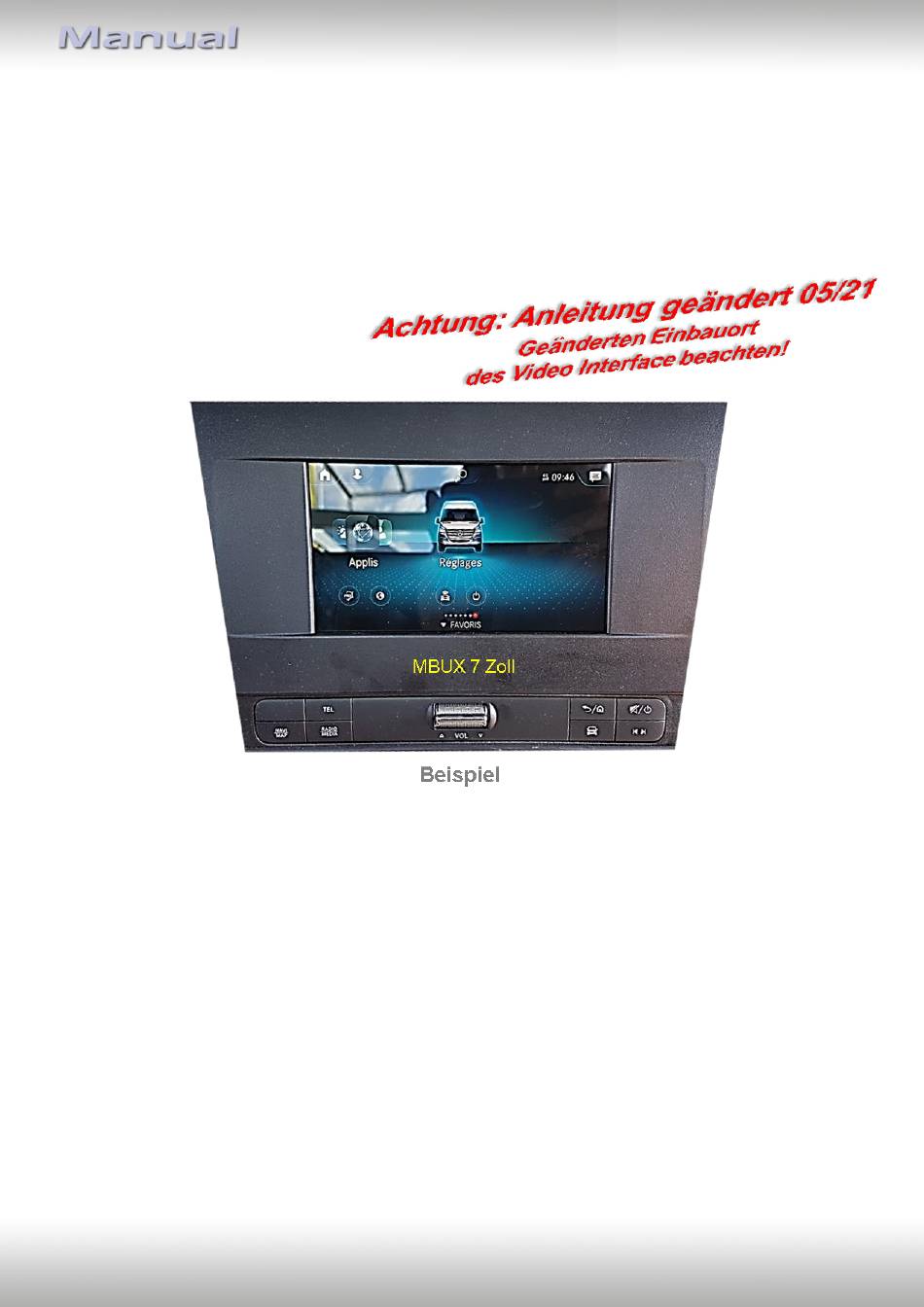

MBUX/NTG6 mit 7 Zoll oder 10.25 Zoll Monitor
Video-Einspeiser für Front- und Rückfahrkamera
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 1 FBAS Eingang für Rückfahrkamera
• 1 FBAS Eingang für Frontkamera
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Automatische Front Kamera Schaltung nach Rückwärtsgang für 10 Sekunden
• Abstandslinien für Rückfahrkamera aktivierbar für 7 Zoll Monitore (nicht für alle
Fahrzeuge verfügbar)
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC und PAL kompatibel
Version 22.10.2021
Video-Einspeiser
RL4-MBN6
und zwei weitere Video-Quellen
HW:CAM(V98/99/100)/(V45/46)
RL4-MBN6
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-MBN6
Inhaltszusammenfassung für NavLinkz RL4-MBN6
- Seite 1 Video-Einspeiser RL4-MBN6 Passend für Mercedes Benz Fahrzeuge mit MBUX/NTG6 mit 7 Zoll oder 10.25 Zoll Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 1 FBAS Eingang für Rückfahrkamera • 1 FBAS Eingang für Frontkamera •...
-
Seite 2: Inhaltsverzeichnis
1.6. Einstellungen der 4 Dip-Schalter (CAN-Funktion - rot) 2. Installation 2.1. Anschlussort 2.1.1. Ausbau der MBUX Head-Unit im Sprinter (W907) 2.1.2. Einbauort – RL4-MBN6 2.2. Anschluss Schema 2.3. Anschluss 2.3.1. Bildsignalleitung - Head Unit Typ 1 2.3.2. Bildsignalleitung - Head Unit Typ 2 2.3.3. -
Seite 3: Rechtlicher Hinweis
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
In diesem Fall werden zur Installation einer Rückfahrkamera ein externes Umschaltsignal vom Rückfahrlicht und ein Schließer-Relais oder ein Entstörfilter benötigt (siehe Kapitel: „Fall 2: Interface erhält kein Rückwärtsgangsignal“). Fahrzeuge mit Parkpilot-System Während der Nutzung des Werks-Parkpilot-Systems ist eine Darstellung des Rückfahrkamerabildes nicht möglich. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 5: Boxen Und Anschlüsse - Video Interface
*aktiviert deaktiviert 10 Sekunden Aktiviert (nur 7 Zoll Monitor) deaktiviert Führungslinien Monitorauswahl 7 Zoll Monitor 10.25 Zoll Monitor *Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Detaillierte Informationen in den folgenden Kapiteln. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 6: Einstellung - Stromversorgungsausgang (Dip 1)
Dip-Schalter 8 regelt die monitorspezifischen Bildeinstellungen. Falls der Monitor kein befriedigendes Bild zeigt, die Dip-Schalterstellung von Dip-8 ändern. Nach Schalterumstellung den 10-Pin Stromstecker an der Interface-Box kurz trennen. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der Interface- Box durchgeführt werden! Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 7: Einstellungen - 6 Dip-Schalter (Box Oberseite-Schwarz)
Gebrauch keine Funktion und müssen auf OFF stehen. Dip Position OBEN = OFF UNTEN=ON Fahrzeug/Navigation Dip 2 Dip 3 Dip 4 Alle Fahrzeuge Fahrzeuge mit Werks-Parkpilot- System Hinweis: Während Nutzung von Parkpilotsystemen ist kein Rückfahrkamerabild verfügbar Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 8: Installation
• Sprinter (W907/910): Hinter dem Werks-Monitor 2.1.1 Ausbau der MBUX Head-Unit im Sprinter (W907) Die beiden Entlüftungsöffnungen mit einem MB-Spezialwerkzeug entfernen. Die versteckte Schraube unter jeder Lüftungsöffnung lösen. Die Frontabdeckung ausbauen - der Monitor bleibt in der Frontabdeckung. Die Head-Unit ausbauen. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 9: Einbauort - Rl4-Mbn6
2.1.2. Einbauort des RL4-MBN6 Der Einbau der Interface-Box nahe oder hinter der MBUX Head-Unit ist wegen thermischer Probleme generell bei allen Fahrzeugen zu vermeiden, da diese eine sehr hohe Wärmeentwicklung hat. Insbesondere beim Sprinter W907/910 ist der Bereich um die MBUX Head-Unit zusätzlich mit Wärmeentwicklung durch Sonneneinstrahlung und die Heizungsrohre belastet. -
Seite 10: Anschluss Schema
2.2. Anschluss Schema Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 11: Anschluss
Typ 1 Pink/bordeaux farbener Doppel Fakra Grüner Doppel Fakra (pink/bordeaux nicht vorhanden) MBUX 7 Zoll mit Navigation MBUX 7 Zoll ohne Navigation MB Bestellcode: E3M+E1E MB Bestellcode: (ohne E1E) MBUX 10.25 Zoll mit Navigation MB Bestellcode: Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 12: Bildsignalleitung - Head Unit Typ
Die wasserblau farbene Doppel Fakra Buchse der mitgelieferten Bildsignalleitung am zuvor freigewordenen pink-bordeaux farbenen Doppel Fakra Stecker der Head Unit anschließen. Achtung: Der Anschluss der Bildsignalleitung erfolgt ausschließlich am Doppel Fakra der Head Unit, auch wenn dieser nur einseitig belegt ist! Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 13: Bildsignalleitung - Head Unit Typ
Doppel Fakra Stecker der Head Unit abstecken und am wasserblau farbenen Doppel Fakra Stecker der mitgelieferten Bildsignalleitung anschließen. Die wasserblau farbene Doppel Fakra Buchse der mitgelieferten Bildsignalleitung am zuvor freigewordenen grünen Doppel Fakra Stecker der Head Unit anschließen. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 14: 10-Pin Strom / Can Kabel
(Stromversorgung muss startstabil sein!) Die einzelne graue Leitung des 10-Pin Power/CAN Kabels an CAN Low anschließen (siehe nachfolgende Anschlussorte) Die einzelne blaue Leitung des 10-Pin Power/CAN Kabels an CAN High anschließen (siehe nachfolgende Anschlussorte) Anschlussdiagramme: siehe nächstes Kapitel Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 15: Installation Mit Anschluss An Can-Bus Oder Analog (Ohne Can-Bus)
2.3.4 Installation mit Anschluss an CAN-Bus oder analog (ohne CAN-Bus) Das RL4-MBN6 kann sowohl über CAN-Bus eingebunden werden als auch anlog komplett ohne CAN-Bus betrieben werden. Bei der Einbindung über CAN-Bus wird das Interface über dieses eingeschaltet und das R-Gang Signal i.d.R. aus diesem erkannt (nicht alle Fahrzeuge). -
Seite 16: Alternativer Anschlussort Strom/Can - Sprinter W907/910
+12V Batterie gelb • • Masse schwarz braun Keine Haftung für genannte Kabelfarben und Pin-Belegung! Änderungen in der Produktion seitens der Hersteller sind jederzeit möglich. Hier aufgeführte Informationen müssen beim Einbau durch den Techniker überprüft werden. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 17: Installation Mit Analogem Anschluss (Ohne Can-Bus)
Bei der Auswahl des Einschaltsignals muss geprüft werden, ob das Werks- Bild in allen gewünschten Betriebszuständen verfügbar ist. Bei analogem Anschluss des Video-Interface (ohne CAN-Bus) muss auch ein manueller Anschluss der Rückfahrkamera erfolgen. (siehe Punkt 2.3.5.2.: Fall 2: Interface erhält kein Rückwärtsgangsignal) Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 18: After-Market Rückfahrkamera
Hinweis: Der dauerhafte Anschluss eines OBD Dongle-Produktes, z. B. für eine Tank-App oder ein elektronisches Fahrtenbuch, führt unter Umständen zur teilweisen Nicht- Umschaltung auf die Rückfahrkamera, sofern das Umschaltsignal vom CAN-Bus bezogen wird. In diesem Fall den Anschluss einer Rückfahrkamera wie im nachfolgenden Kapitel „Fall 2“ vornehmen. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 19: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 20: Stromversorgungsausgang
Hinweis: Zusätzlich ist eine manuelle Umschaltung auf den Frontkamera Eingang per Taster (kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 21: Anschluss - Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 22: Anschluss - Video Quellen
Den Video Cinch der Rückfahr Kamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Front Kamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1+2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 23: Audio-Einspeisung
Hinweis: Kommuniziert das Interface nicht mit dem Fahrzeug CAN-Bus (manche Fahrzeuge sind nicht kompatibel), können Abstandslinien für den Rückwärtsgang nicht gezeigt werden, auch wenn sie nach einer Stromlosschaltung einmalig im Display erscheinen. Generell sind Abstandslinien nur verfügbar für Fahrzeuge mit 7 Zoll Monitor) Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 24: Bedienung Des Video-Interface
Technische Daten Arbeitsspannung 7V - 25V Ruhestrom 10mA Stromaufnahme 270mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC/PAL Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 119 x 24 x 100 mm (B x H x T) Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... -
Seite 25: Faq - Fehlersuche Interface Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6... - Seite 26 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 22.10.2021 HW:CAM(V98/99/100)/(V45/46) RL4-MBN6...
-
Seite 27: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
