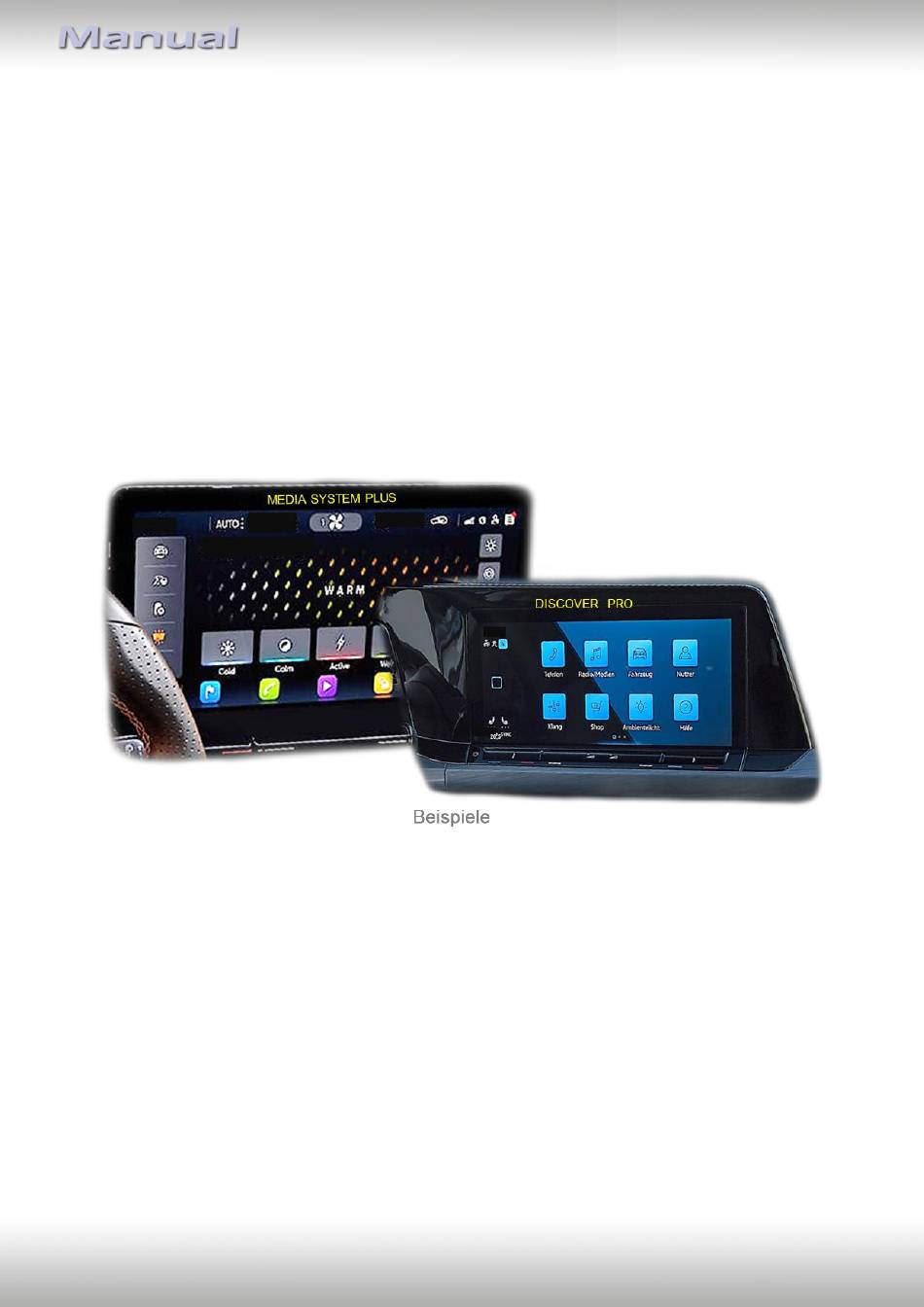

VW
Fahrzeuge mit Discover Media/Pro MIB3 Infotainment
Skoda
Fahrzeuge mit MIB3 Bolero/Columbus Infotainment
Seat/Cupra
Infotainment und 10 oder 12 Zoll Monitor
Video-Einspeiser für Front- und Rückfahrkamera
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 1 FBAS Eingang für Rückfahrkamera
• 1 FBAS Eingang für Frontkamera
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Automatische Frontkamera Schaltung nach Rückwärtsgang für 10, 15 oder 20
Sekunden (einstellbar)
• Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC und PAL kompatibel
Version 17.05.2022
Video-Einspeiser
RL4-MIB100
Passend für
und 10 Zoll Monitor
und 10 Zoll Monitor
Fahrzeuge mit MIB3 Media System Plus
und zwei weitere Video-Quellen
HW: CAM(V100)/(V20)
RL4-MIB100
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-MIB100
Inhaltszusammenfassung für NavLinkz RL4-MIB100
- Seite 1 Video-Einspeiser RL4-MIB100 Passend für Fahrzeuge mit Discover Media/Pro MIB3 Infotainment und 10 Zoll Monitor Skoda Fahrzeuge mit MIB3 Bolero/Columbus Infotainment und 10 Zoll Monitor Seat/Cupra Fahrzeuge mit MIB3 Media System Plus Infotainment und 10 oder 12 Zoll Monitor Video-Einspeiser für Front- und Rückfahrkamera...
-
Seite 2: Inhaltsverzeichnis
Anschluss - Video-Interface und externer Taster 2.7. Bildeinstellungen und Abstandslinien 3. Bedienung des Interface 3.1. Über Werks-Infotainment Taste 3.2. Über externen Taster 4. Technische Daten des Video-Interface 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 3: Rechtlicher Hinweis
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10, 15 oder 20 Sekunden (einstellbar). Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. Abstandslinien und PDC Die Darstellung von Abstandslinien und PDC funktioniert nicht in allen Fahrzeugen. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 5: Boxen Und Anschlüsse - Video Interface
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 6: Einstellungen - 8 Dip-Schalter (Schwarz)
*Umschaltung auf Frontkamera erfolgt nur automatisch nach Auslegen des Rückwärtsganges für 10, 15 oder20 Sekunden (je nach Menü Einstellung). Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Detaillierte Informationen in den folgenden Kapiteln. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 7: Aktivierung Des Frontkamera Eingangs (Dip 1)
Verbindung mit dem Kamerabild bei Nachrüstung einer After-Market Rückfahrkamera. Bei Dip-Schalterstellung ON wird die Werks-PDC-Anzeige auf der rechten Seite des Displays eingeblendet. Bei Dip-Schalterstellung OFF wird die Werks-PDC-Anzeige nicht angezeigt. Dip-Schalter 4 und 8 sind ohne Funktion und müssen auf OFF gestellt werden. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 8: Einstellungen Der 4 Dip-Schalter (Can-Funktion - Rot)
Eine diagonale Schalterstellung darf keinesfalls stattfinden (siehe Tabelle unten!) Hersteller Head-Unit Dip 1 Dip 2 Einstellung 1 OFF ↓ OFF ↓ Einstellung 2 ON ↑ ON ↑ Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 9: Installation
Das Interface benötigt Dauerstrom. Kommt die Spannungsversorgung nicht direkt von der Fahrzeugbatterie, muss überprüft werden, ob die Spannungsversorgung dauerhaft und startstabil ist. 2.1. Installationsort Das Video-Interface ist vorgesehen an geeigneter Stelle hinter der Werks Head-Unit installiert zu werden. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 10: Anschluss Schema
2.2. Anschluss Schema Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 11: Anschluss - Werks Head-Unit
Die wasserblau farbene HSD Buchse der mitgelieferten Bildsignalleitung-2 am wasserblau farbenen HSD+2 Stecker „HU IN“ des Video Interface anschließen. Die gegenüber liegende wasserblau farbene HSD Buchse der mitgelieferten Bildsignalleitung-2 am zuvor freigewordenen pink farbenen HSD Stecker der Head Unit anschließen. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 12: Anschluss - Quadlock -Can
12-Pin CAN Buchse mit dem grauen 12-Pin Stecker des PNP Kabelsatzes verbinden. Die graue 12-Pin Buchse des PNP Kabelsatzes in die zuvor freigewordene Position der Quadlockbuchse einklippsen. Anschließend die Quadlockverbindung an der Rückseite der Head-Unit wieder herstellen. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 13: Anschluss - Strom
2.3.3. Anschluss - Strom Das einzelne gelbe Kabel des 10-Pin Power/CAN Kabels an +12V Dauerstrom anschließen (Stromversorgung muss startstabil sein!) Das einzelne, schwarze Kabel des 10-Pin Power/CAN Kabels an Fahrzeug-Masse anschließen. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 14: Analoge Stromversorgung
2.3.4. Analoge Stromversorgung Sollte nach Anschluss des PNP Kabelsatzes bei eingeschalteter Zündung keine Interface LED leuchten, muss zusätzlich die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an oder S-Kontakt Klemme 86s+12V (z.B. Handschuhfachbeleuchtung) angeschlossen werden. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 15: Stromversorgungsausgang
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10, 15 oder 20 Sekunden Nachlauf*, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V (max. 3A) ACC Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 16: Anschluss - Video-Quellen
Den Video Cinch der Rückfahr Kamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Front Kamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1 +2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 17: Audio-Einspeisung
(kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Achtung: Ein zu langer Druck des externen Tasters schaltet die Video Quelle um! Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 18: After-Market Rückfahrkamera
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „V4 Reverse“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Interface Kabels erfolgen. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 19: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 20: Anschluss - Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 21: Bildeinstellungen Und Abstandslinien
(10 Sekunden ist voreingestellt) Hinweis: Kommuniziert das Interface nicht mit dem Fahrzeug CAN-Bus (manche Fahrzeuge sind nicht kompatibel), können Abstandslinien für den Rückwärtsgang nicht gezeigt werden, auch wenn sie nach einer Stromlosschaltung einmalig im Display erscheinen. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 22: Bedienung Des Interface
Video IN 1 Video IN 2 Werks-Video Jedes Drücken wechselt zum nächsten aktivierten Eingang. Nicht aktivierte Eingänge werden übersprungen. Die Umschaltung über Fahrzeugtasten funktioniert nicht in allen Fahrzeugen. In manchen Fahrzeugen muss der externe Taster benutzt werden. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 23: Über Externen Taster
Arbeitsspannung 7V - 25V Ruhestrom 10mA Stromaufnahme 270mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC/PAL Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 117 x 27 x 103 mm (B x H x T) Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... -
Seite 24: Faq - Fehlersuche Interface Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100... - Seite 25 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 17.05.2022 HW: CAM(V100)/(V20) RL4-MIB100...
-
Seite 26: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
