Betriebsanleitung LCU 200, VCC, VCL, VAL
Produkthaftung und Gewährleistung
1.6.2
Lieferbare Anschluss- und Schaltpunkt-Varianten
Bezeichnung
Anschlüsse für VCC / VCL / VAL
Vxx R03W
Vxx VH0xW
Vxx VL0xW
Schaltpunkte für VCL / VAL
Vx Lx0xWE
Vx Lx0xWL
Vx Lx0xWZ

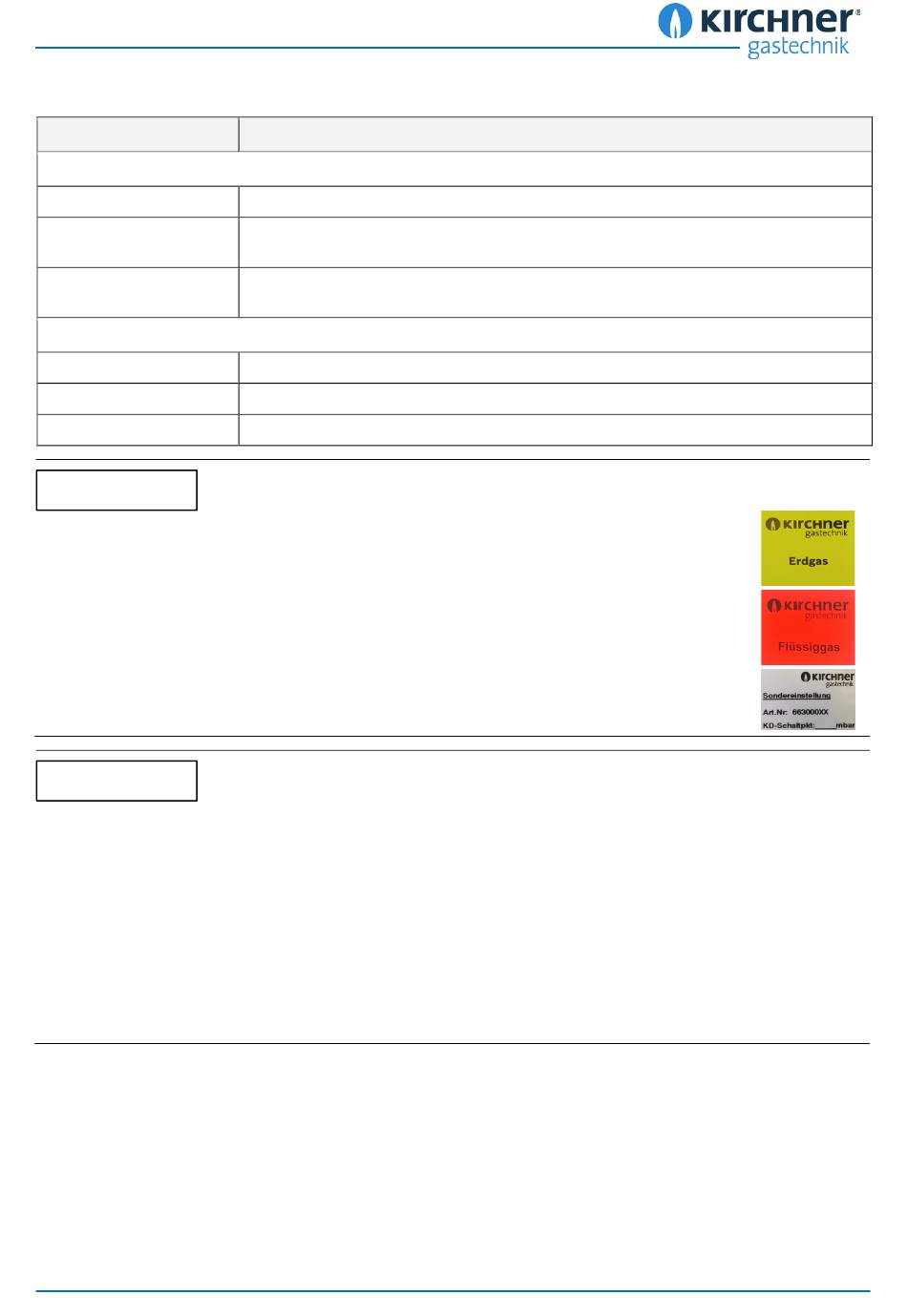

HINWEIS
Variante NG: Der Gas-Druckwächter für Erdgas ist mit einem neongelben
Aufkleber „Erdgas" gekennzeichnet (Skalenmarkierung NG).
Variante LPG: Der Gas-Druckwächter für Flüssiggas (LPG) ist mit einem leuchtend roten
Aufkleber „Flüssiggas" gekennzeichnet (Skalenmarkierung LPG).
Variante Sondereinstellung: Der Gas-Druckwächter in Sondereinstellung ist mit einem
grauen Aufkleber „Sondereinstellung" gekennzeichnet.
HINWEIS
Schaltpunkt / Einstellwert
Bei Varianten NG und LPG
darf der werksseitig eingestellte und geprüfte Schaltpunkt / Einstellwert des Gas-Druckwächters
−
kundenseitig nicht verändert werden, siehe Kapitel 2.7.1 „Schaltpunkt / Einstellwert", Seite 28.
muss das Ventil im Falle eines Medienwechsels mit dem Druckwächter zur Neukalibrierung / Einstellung
−
und Dokumentation an den Hersteller, Seite 4, geschickt werden.
Variante Sondereinstellung
Voraussetzungen zur Einstellung: siehe Kapitel 2.7.1 „Schaltpunkt / Einstellwert", Seite 28.
−
Edition 05.22
Beschreibung
Beidseitig Innengewinde (Rp ½'', Rp ¾'' nach ISO 7-1) im Ventilgrundkörper
Hochwertige Variante
Beidseitig Anschlussverschraubung mit Innengewinde Rp ½'', Rp ¾'' nach ISO 7-1
Standard-Variante
Beidseitig Anschlussverschraubung mit Innengewinde Rp ½'', Rp ¾'' nach ISO 7-1
Schaltpunkt am Gas-Druckwächter ist für Medium Erdgas voreingestellt
Schaltpunkt am Gas-Druckwächter ist für Medium LPG / Flüssiggas voreingestellt
Gas-Druckwächter mit Sondereinstellung
