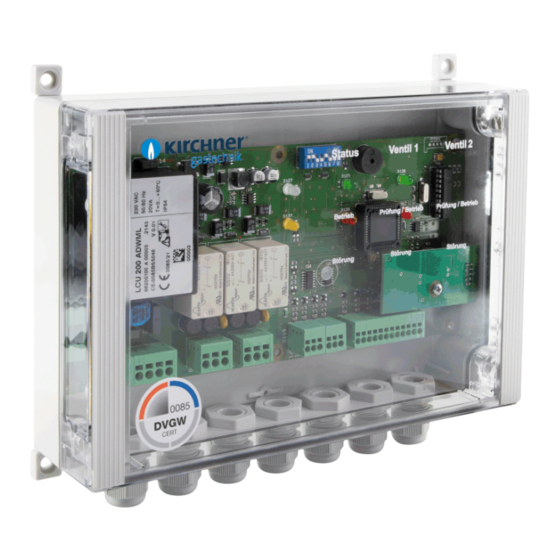

KIRCHNER LCU 200 Betriebsanleitung
Laborsteuerung/zentrale absperreinrichtung vcc labor-sicherheitsventile vcl und val
Verwandte Anleitungen für KIRCHNER LCU 200
Inhaltszusammenfassung für KIRCHNER LCU 200
- Seite 1 Laborsteuerung LCU 200 und LCU 200 compact Zentrale Absperreinrichtung VCC Labor-Sicherheitsventile VCL und VAL Betriebsanleitung Edition 05.22 Art.-Nr. 13114007 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Einbauerklärung ............................5 Eingangskontrolle ............................ 6 Gewährleistung ............................6 Bestimmungsgemäßer Gebrauch ......................6 Produktpalette ............................7 Varianten LCU 200 / VCC / VCL / VAL ....................8 1.6.1 Typenschild LCU 200 ..........................8 1.6.2 Lieferbare Anschluss- und Schaltpunkt-Varianten .................. 9 1.6.3... - Seite 3 Betriebsanleitung LCU 200, VCC, VCL, VAL Inhaltsverzeichnis Funktionsprüfung und Bedienung ................34 Bedienung FB 200 und LCU 200 compact .................... 34 VCC öffnen ............................35 VCL / VAL öffnen ........................... 35 Spannungsausfall ..........................36 Gasmangel im Betrieb ........................... 36 Anlage schließen ........................... 36 Statusanzeigen ......................
-
Seite 4: Produkthaftung Und Gewährleistung
Betriebsanleitung LCU 200, VCC, VCL, VAL Produkthaftung und Gewährleistung Produkthaftung und Gewährleistung Allgemeines Wir freuen uns, dass Sie sich für eines unserer Geräte entschieden haben. Dieses Gerät trägt das CE-Zeichen. Es erfüllt somit die grundlegenden Anforderungen, die durch die Richtlinien der EU festgelegt worden sind. -
Seite 5: Konformitätserklärung
Betriebsanleitung LCU 200, VCC, VCL, VAL Produkthaftung und Gewährleistung 1.1.1 Konformitätserklärung LCU 200 Wir erklären als Hersteller, dass die Laborsteuerung LCU 200, gekennzeichnet mit der Produkt-ID CE-0085CR0066 die grundlegenden Anforderungen folgender Richtlinien erfüllt: (EU) 2016/426 (GAR) in Verbindung mit EN 1643 – in ... -
Seite 6: Eingangskontrolle
LCU 200 / LCU 200 compact Laborsteuerung zur vollautomatischen Prüfung der ausgangsseitigen Installation auf Geschlossenstellung und ausreichenden Eingangsdruck vor jedem Betrieb. LCU 200 / LCU 200 compact: Variante L Laborsteuerung zur vollautomatischen Prüfung der ausgangsseitigen Installation auf Geschlossenstellung und ausreichenden Eingangsdruck vor jedem Betrieb. -
Seite 7: Produktpalette
Laborsteuerung LCU 200 compact 4 Befestigungslaschen, montiert 2 Schlüssel für Schlüsselschalter 7 x Kabelverschraubung PG M16, montiert bei LCU 200 und LCU 200 compact Fernbedienung FB 200 2 Schlüssel für Schlüsselschalter Nicht im Lieferumfang enthalten Verbindungskabel LiHH 12 x 0,25 mm... -
Seite 8: Varianten Lcu 200 / Vcc / Vcl / Val
Anschlüsse Compact, Ausführung mit Folientastatur und Schlüsselschalter im Frontdeckel Leckageprüfung entsprechend G 621 (A) / DIN 30666 Sondervarianten Lieferbare Varianten: LCU 200 ADW M / ADW ML / ADW C / ADW CL / ADW MLZ Edition 05.22... -
Seite 9: Lieferbare Anschluss- Und Schaltpunkt-Varianten
Betriebsanleitung LCU 200, VCC, VCL, VAL Produkthaftung und Gewährleistung 1.6.2 Lieferbare Anschluss- und Schaltpunkt-Varianten Bezeichnung Beschreibung Anschlüsse für VCC / VCL / VAL Vxx R03W Beidseitig Innengewinde (Rp ½'', Rp ¾'' nach ISO 7-1) im Ventilgrundkörper Vxx VH0xW Hochwertige Variante Beidseitig Anschlussverschraubung mit Innengewinde Rp ½'', Rp ¾'' nach ISO 7-1... -
Seite 10: Lieferbare Baugrößen
Betriebsanleitung LCU 200, VCC, VCL, VAL Produkthaftung und Gewährleistung 1.6.3 Lieferbare Baugrößen max. Anzahl Dimension Propangas Erdgas Laborbrenner Typische (LPG) m³/h m³/h (ca. 1,1 – 1,25 kW Anwendung pro Brenner) VAL 315 R03WL VAL 315 R03WE Schule VCC / VCL 320 R03W (L) -
Seite 11: Einbau
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau Einbau Voraussetzungen HINWEIS Gas-Magnetventil und Gas-Druckwächter können durch Kondensation und Überdruck zerstört werden. Das Gas muss bei allen Betriebstemperaturen trocken sein und darf nicht kondensieren. VAL 315 / VCC / VCL 320: Max. Eingangsdruck p = 360 mbar nicht überschreiten! -
Seite 12: Einbauvarianten Gesamtsystem
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau Einbauvarianten Gesamtsystem 2.2.1 Unterrichtsraum Beispiel 1 Ortsfeste Laboreinrichtung Lehrer Edition 05.22... -
Seite 13: Unterrichtsraum Beispiel 2
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau 2.2.2 Unterrichtsraum Beispiel 2 Ortsfeste / ortsbewegliche Laboreinrichtungen Lehrer und ortsfeste, bewegliche Laboreinrichtungen Schüler Edition 05.22... -
Seite 14: Unterrichtsraum Beispiel 3
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau 2.2.3 Unterrichtsraum Beispiel 3 Ortsfeste / ortsbewegliche / ortsfeste flexible Laboreinrichtungen Lehrer und ortsfeste, flexible Laboreinrichtungen Schüler Edition 05.22... -
Seite 15: Unterrichtsraum Und Vorbereitungsraum
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau 2.2.4 Unterrichtsraum und Vorbereitungsraum Lehrervorbereitungsraum mit ortsfesten Laboreinrichtungen und Durchreiche, Unterrichtsraum mit ortsfesten Entnahmestellen oder ortsfeste flexible Laboreinrichtungen und ortsfeste Abzüge Schüler Edition 05.22... -
Seite 16: Kleinlabor
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau 2.2.5 Kleinlabor 2.2.6 Laborraum Laborräume 1 – 3 Edition 05.22... -
Seite 17: Einbau Lcu 200 Und Lcu 200 Compact
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau Einbau LCU 200 und LCU 200 compact Einbaulage: waagerecht, auf einem erschütterungsfreien Untergrund, eben und mechanisch spannungsfrei Bohrungen nach Vorgabe anbringen [1]. Gerät an den 4 Befestigungslaschen im Schulraum befestigen [2]. -
Seite 18: Einbau Ventile
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau Einbau Ventile HINWEIS Ventile dürfen nur senkrecht nach oben stehend bis waagerecht liegend eingebaut werden. Ventil nicht über Kopf einbauen! Sicherstellen, dass der Abstand zu Hindernissen in jeder Richtung stets > 20 mm beträgt. -
Seite 19: Geräte Elektrisch Anschließen
Sicherung: T 3,5 A, 250 V, 5 x 20 mm Konfigurationsschalter 1 – 8 Micro-Controller Um den Deckel nach dem Anschließen wieder anzuschrauben, die 4 Schrauben mit einem Kreuzschlitz- Schraubendreher handfest anziehen, siehe Kapitel 2.3 „Einbau LCU 200 und LCU 200 compact“, Seite 17. Edition 05.22... -
Seite 20: Lcu 200: Elektrischer Anschluss Schnittstelle - Übergeordnete Steuerung
Beim nächsten Öffnen von V1 / V2 erfolgt die Leckageprüfung automatisch (Dauer: 300 s). Umschaltung auf externe Versorgung (24 V) Klemmen 21, 23, 25 und 31 Direkte Verarbeitung einer Start- und Reset-Anforderung, siehe auch Kapitel 2.6.4 „LCU 200: Konfiguration DIP-Schalter“, Seite 23. DIP 8 auf ON stellen. -
Seite 21: Detailansicht Schaltplan Lcu 200 Mit Übergeordneter Steuerung
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau 2.6.3.1 Detailansicht Schaltplan LCU 200 mit übergeordneter Steuerung Edition 05.22... -
Seite 22: Ausgänge: Visualisierung Klemmen 26 - 31 An Die Übergeordnete Steuerung
Statusausgabe LCU 200 (Klemme 30) Weiße LED leuchtet LCU 200 ist betriebsbereit. Weiße LED leuchtet nicht LCU 200 ist nicht betriebsbereit, siehe Kapitel 7.1 „Weiße LED leuchtet nicht: Fehler „Nicht betriebsbereit”“, Seite 39. Statusausgabe Fernbedienung FB 200 (Option) Blaue LED leuchtet FB 200 ist betriebsbereit, siehe Kapitel 2.6.6 „Elektrischer Anschluss... -
Seite 23: Lcu 200: Konfiguration Dip-Schalter
Fernbedienung. Bei Systemfehlern blinkt die gelbe LED, siehe Kapitel 7.8 „Gelbe LED blinkt: Fehler „System Error”“, Seite 42. Hinweis: bei Verwendung der Fernbedienung oder LCU 200 compact muss DIP 6 auf ON stehen. Keine Meldung DIP 7 Prüfzeit verlängert für DIP 3/4 Standard-Prüfzeit für DIP 3/4... -
Seite 24: Elektrischer Anschluss Lcu 200 Compact
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau HINWEIS Änderungen an DIP-Schalter-Einstellungen werden erst nach erneutem Einschalten der LCU 200 aktiv. 2.6.5 Elektrischer Anschluss LCU 200 compact Eingangsseitiges Ventil als Labor-Sicherheitsventil VCL Ausgangsseitiges Ventil als Labor-Sicherheitsventil VCL, oder VAL Gas-Druckwächter an V1 und V2 Konfigurationsschalter 1 –... -
Seite 25: Elektrischer Anschluss Fernbedienung Fb 200
Dem Produkt beiliegende Kabelverschrau- bung PG (4) vormontieren (16 mm). LCU 200 Abdeckung abnehmen, siehe Kapitel 2.3 „Einbau LCU 200 und LCU 200 compact“, Seite 17. Kabel durch Kabelverschraubung PG (4) führen und fixieren. Kabel laut Anschlussplan mit der Klemmenleiste X1 der LCU 200 verbinden. -
Seite 26: Elektrischer Anschluss Vcc / Vcl / Val
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau 2.6.7 Elektrischer Anschluss VCC / VCL / VAL Anlage spannungsfrei schalten. Gaszufuhr absperren. Verdrahtung vornehmen nach EN 60204-1. Beispieldarstellung für VAL 315 Anschlüsse VAL (V1) Übersicht Schaltung = nicht belegt = PE Beispieldarstellung für VCC 320 und VCL 320... -
Seite 27: Elektrischer Anschluss Gas-Druckwächter
An den Klemmen 14 – 31 (intern mit 24 V versorgt) keine Fremdspannung zuführen, solange DIP 8 auf OFF steht! Änderungen an DIP 8 werden erst nach Neustart der LCU 200 wirksam. Ein Kurzschluss an einem der Anschlüsse für Gas-Magnetventile und Gas-Druckwächter zerstört interne Feinsicherungen. -
Seite 28: Gas-Druckwächter
Betriebsanleitung LCU 200, VCC, VCL, VAL Einbau Gas-Druckwächter HINWEIS Variante NG: Der Gas-Druckwächter für Erdgas ist mit einem neongelben Aufkleber „Erdgas” gekennzeichnet (Skalenmarkierung NG). Variante LPG: Der Gas-Druckwächter für Flüssiggas (LPG) ist mit einem leuchtend roten Aufkleber „Flüssiggas” gekennzeichnet (Skalenmarkierung LPG). -
Seite 29: Dichtheit Prüfen
Betriebsanleitung LCU 200, VCC, VCL, VAL Dichtheit prüfen Dichtheit prüfen HINWEIS Mögliche Zerstörung des Ventils! Sicherstellen, dass der maximale Eingangsdruck p . nicht überschritten e, max wird. Voraussetzungen Anlage ist spannungsfrei geschaltet. Gaszufuhr ist abgesperrt. Dichtheitsprüfung ... -
Seite 30: Inbetriebnahme
Betriebsanleitung LCU 200, VCC, VCL, VAL Inbetriebnahme Inbetriebnahme HINWEIS Die Inbetriebnahme darf nur von autorisiertem Fachpersonal durchgeführt werden. Erst nach korrekt durchgeführter Inbetriebnahme darf das System für den unbeaufsichtigten Betrieb freigegeben werden. Vorbereitende Arbeiten zur Inbetriebnahme Sicherstellen, dass alle Verbraucher, z. B. Beistelltische, angeschlossen und darauf befindliche Entnahmestellen geschlossen sind. -
Seite 31: Prüfzeit Für Geschlossenstellungsprüfung Auswählen
Änderung Leitungsvolumen (bauseitige Installation) Änderung Eingangsdruckbereich Änderung Gasart Austausch LCU 200 bzw. Austausch VCL / VAL Prüfzeit über DIP 3, DIP 4 und DIP 7, siehe Kapitel 2.6.4 „LCU 200: Konfiguration DIP-Schalter“, Seite 23. Edition 05.22... -
Seite 32: Variante L
Inbetriebnahme Variante L Diese Variante der LCU 200 besitzt eine Echtzeituhr (RTC), die dafür sorgen kann, dass alle 28 Tage eine automatische Leckageprüfung durchgeführt wird. Sie erfüllt damit die Anforderungen von DVGW-Arbeitsblatt G 621 (A) und DIN 30666 für ortsfeste flexible Laboreinrichtungen. -
Seite 33: Inbetriebnahmeprotokoll
Betriebsanleitung LCU 200, VCC, VCL, VAL Inbetriebnahme Inbetriebnahmeprotokoll Datum der Inbetriebnahme LCU 200 Seriennummer Gasart Raum Eingangsdruck p (mbar) Statusausgabe Systemfehler 1 – 11, Schalterstellung DIP 6 Ventiltyp Eingestellter Schaltpunkt (mbar) Leckageprüfung DIP 1 / DIP 2 aktiv / inaktiv Prüfzeit Dichtheitsprüfung:... -
Seite 34: Funktionsprüfung Und Bedienung
Sicherstellen, dass keine externen Startanforderungen anliegen. Spannungsversorgung der LCU 200 sicherstellen. Die LCU 200 ist betriebsbereit, wenn die weiße LED leuchtet und die gelbe LED erloschen ist. HINWEIS Um ein ungewolltes Öffnen der Ventile beim Hochlaufen der LCU-Software zu verhindern, werden in der Einschaltphase aus Sicherheitsgründen externe Start-Anforderungen ignoriert. -
Seite 35: Vcc Öffnen
VCC öffnen HINWEIS Wird als Ventil 1 ein Gas-Magnetventil ohne Geschlossenstellungskontrolle verwendet, muss die Prüfung über DIP 5 deaktiviert sein, siehe Kapitel 2.6.4 „LCU 200: Konfiguration DIP-Schalter“, Seite 23. Alle Entnahmestellen am Lehrertisch müssen geschlossen sein! Kugelhahn öffnen. Die Anforderung „Ventil öffnen” erfolgt durch die übergeordnete Steuerung. -
Seite 36: Spannungsausfall
Betriebsanleitung LCU 200, VCC, VCL, VAL Funktionsprüfung und Bedienung Spannungsausfall Nach einem Spannungsausfall während des Betriebs schließen alle Gas-Magnetventile schnell (< 1 s) und bleiben geschlossen. Spannung wieder einschalten. – Weiße LED leuchtet. – Gelbe LED leuchtet für 10 s und erlischt dann. -
Seite 37: Statusanzeigen
Betriebsanleitung LCU 200, VCC, VCL, VAL Statusanzeigen Statusanzeigen Einschalten und Hochfahren Ausgänge Klemmen LCU 200 / Betriebszustand 26 – 30 Fehlerbehebung LCU 200 compact (übergeordnete Steuerung) Einschalten Weiße LED leuchtet nicht. Siehe Kapitel 7.1 „Weiße LED leuchtet nicht: Fehler „Nicht betriebsbereit”“, Seite 39. -
Seite 38: Meldungen Aus Laufendem Betrieb: Externe Startanforderung Steht An
Betriebsanleitung LCU 200, VCC, VCL, VAL Statusanzeigen Meldungen aus laufendem Betrieb: Externe Startanforderung steht an Ausgänge Klemmen LCU 200 / Betriebszustand 26 – 30 Fehlerbehebung LCU 200 compact (übergeordnete Steuerung) Leckageprüfung läuft Grüne LED blinkt (28 Tage / 300 s) 3 x pro Sekunde Leckageprüfung... -
Seite 39: Fehlerbehebung
Die entsprechende rote LED V1 / V2 blinkt 2 s an / 1 s aus. Startanforderung löschen. Rote LED erlischt, LCU 200 ist betriebsbereit, siehe Kapitel 5 „Funktionsprüfung und Bedienung“, Seite 34. Rote LED V2 leuchtet Bei gleichzeitiger Leckageprüfung von V1 oder V1 ist geschlossen Verriegelung von V2 ist aktiv! Startfreigabe erst möglich, wenn V1 nach erfolgreicher Leckageprüfung geöffnet ist (grüne LED von V1 leuchtet). -
Seite 40: Rote Led Blinkt Nach Prüfphase
Beide roten LED leuchten: Sammelmeldung „System Error” LCU 200 nicht betriebsbereit Wenn DIP-Schalter 6 auf ON steht: Kapitel 7.8 „Gelbe LED blinkt: Fehler „System Error”“, Seite 42. Wenn DIP-Schalter 6 auf OFF steht: Kapitel 2.6.4 „LCU 200: Konfiguration DIP-Schalter“, Seite 23. Edition 05.22... -
Seite 41: Grüne Led Blinkt Bei Jedem Start 3 X Pro Sekunde
Betriebsanleitung LCU 200, VCC, VCL, VAL Fehlerbehebung Grüne LED blinkt bei jedem Start 3 x pro Sekunde Nur Version L. Fehler „Leckageprüfung erfolgt bei jeder Startanforderung” Knopfzelle CR 2032 der RTC ist leer. Steuerung spannungsfrei schalten. Knopfzelle CR 2032 ersetzen: ... -
Seite 42: Gelbe Led Blinkt: Fehler „System Error
Betriebsanleitung LCU 200, VCC, VCL, VAL Fehlerbehebung Gelbe LED blinkt: Fehler „System Error” Die Fehlernummer wird über die entsprechende Anzahl an Signaltönen und Lichtimpulsen dargestellt! 7.8.1 Fehlercodes Beschreibung Checksummenfehler im EEPROM erkannt frei Relaisfehler erkannt CRC Checksummenfehler im Programmcode erkannt Prozessor-Speicherfehler erkannt Gas-Druckwächter 1: Plausibilitätsfehler erkannt... -
Seite 43: Wartung
Betriebsanleitung LCU 200, VCC, VCL, VAL Wartung Wartung Die Druckgeräterichtlinie (PED) und die Richtlinie über die Gesamtenergieeffizienz von Gebäuden (EPBD) fordern eine regelmäßige Überprüfung und Wartung von Gasinstallationen zur langfristigen Sicherstellung eines hohen Nutzungsgrades, sauberer Betriebsweise und sicherer Funktion. Weitere Erläuterungen auch zu den entsprech- enden Normen finden Sie in den gültigen Regelwerken und dem Internetportal von afecor (www.afecor.org). -
Seite 44: Mess-Stutzen
Betriebsanleitung LCU 200, VCC, VCL, VAL Mess-Stutzen Mess-Stutzen Rohrleitungssystem vor VCL kontrolliert entlüften Mess-Stutzen G⅛′′ im Eingang (Flansch) des ersten Gas-Magnetventils V1 der VCC / VCL 320 einbauen. Mess-Stutzen G¼′′ im Gehäuse seitlich der VCC / VCL 4xx einbauen. - Seite 45 Betriebsanleitung LCU 200, VCC, VCL, VAL Technische Daten VCC / VCL / VAL Labor-Sicherheitsventil Klasse A, Gruppe 2 nach EN 161 Elektrischer Anschluss Stecker mit Steckdose nach EN 175301-803 Netzspannung 230 V AC, +10 / -15 %, 50 / 60 Hz...
-
Seite 46: Entsorgung
Betriebsanleitung LCU 200, VCC, VCL, VAL Entsorgung Entsorgung Die Verpackung kann über den Papiermüll entsorgt werden. Elektronische Geräte müssen über kommunale Sammelstellen wie z. B. Wertstoffhöfe entsorgt werden. Das Gerät darf nicht als normaler Hausmüll entsorgt werden. Landesspezifische Vorschriften zur Entsorgung sind zu beachten. -
Seite 47: Mögliche Symbole Auf Produkt Und Verpackung
Betriebsanleitung LCU 200, VCC, VCL, VAL Mögliche Symbole auf Produkt und Verpackung Mögliche Symbole auf Produkt und Verpackung Die folgenden Symbole weisen auf Gefahren hin und sind stets zu beachten. Symbol Beschreibung Arbeiten an Gasgeräten dürfen nur von Fachpersonal durchgeführt werden. - Seite 48 Betriebsanleitung LCU 200, VCC, VCL, VAL Mögliche Symbole auf Produkt und Verpackung Edition 05.22...
