Hachette KONIGSTIGER Bauanleitung Seite 3

033 der linke auspuff

Werbung

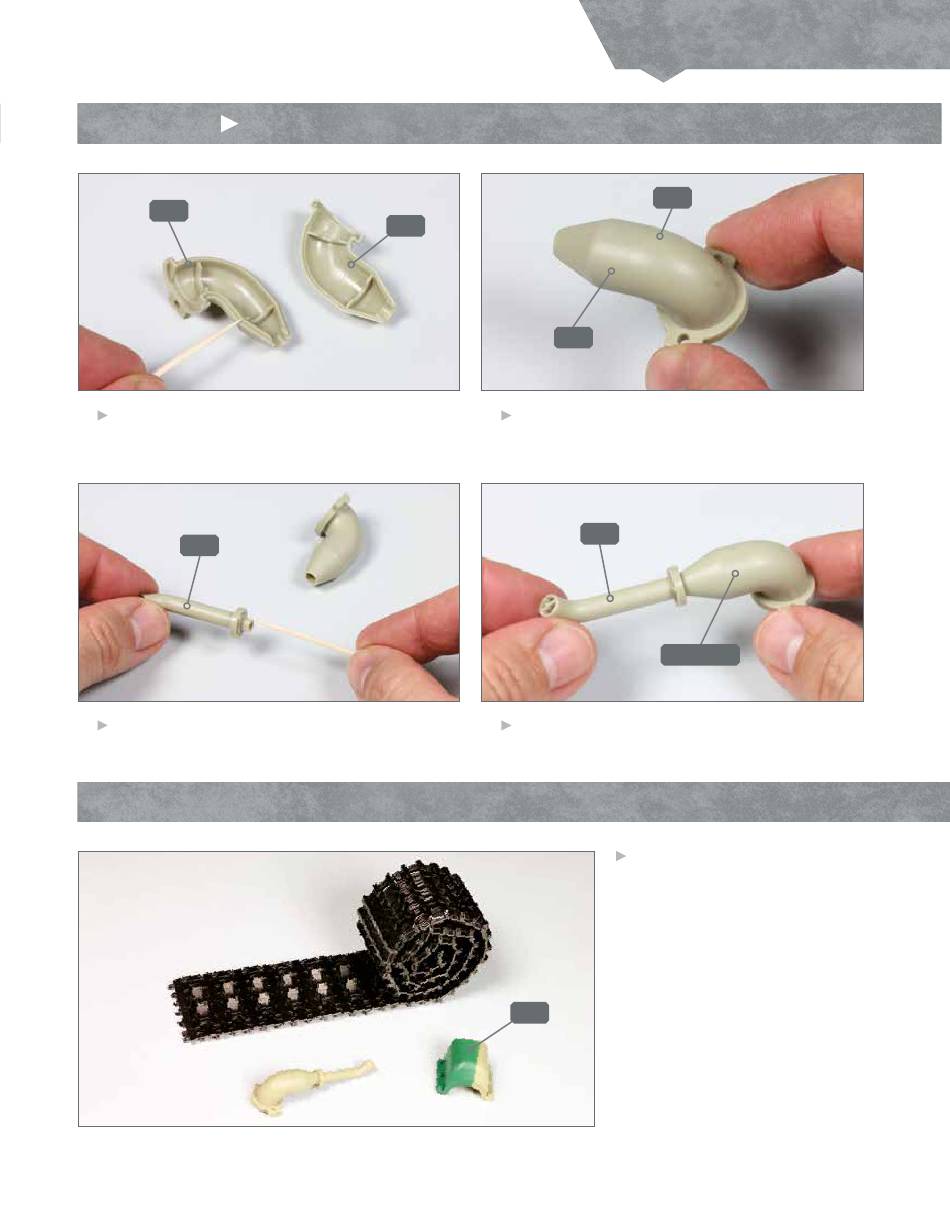

SCHRITT 2
Zusammenfügen des linken Auspuffs
33A
1
Legen Sie die beiden Hälften des Auspuffrohrs 33A und
33B auf Ihre Arbeitsplatte. Versehen Sie den Rand von
33A sparsam mit Sekundenkleber.
33C
3
Versehen Sie das untere Ende vom Endstück des
Auspuffrohrs 33C mit etwas Sekundenkleber.
DAS BAUERGEBNIS
33B
33A
2
Kleben Sie die beiden Hälften des Auspuffrohrs 33A
und 33B zusammen, wie abgebildet.
4
Kleben Sie das Endstück 33C in der Öffnung des
Auspuffrohrs 33A/33B fest. Auf die Ausrichtung achten!
33D
B
auanleitung
S
chritt für
33B
33C
33A/33B
Die erste Laufkette umfasst
inzwischen 64 Kettenglieder. Der
linke Auspuff wurde zusammenge-
baut. Die Baugruppe sowie die
Auspuffabdeckung 33D werden mit
der nächsten Bauanleitung an der
Rückwand der Panzerwanne montiert.
S
chritt
5
