9. MILIEU
Dit product of de bijgeleverde batterijen mag u niet bij het ongesorteerd afval gooien. Breng uw
afgedankt product naar een erkend verzamelpunt. Net als producenten en importeurs speelt ook u
een belangrijke rol in de bevordering van sortering, recycling en hergebruik van afgedankte elektrische
en elektronische apparatuur. Om de ophaling en verwerking te kunnen financieren, heft de overheid
in bepaalde gevallen een recyclingbijdrage (inbegrepen in de aankoopprijs van dit product).
10. NIKO CUSTOMER SERVICES
nv Niko sa
Industriepark West 40
9100 Sint-Niklaas, Belgium
www.niko.eu
België: +32 3 778 90 80 – support.be@niko.eu
Nederland: +31 880 15 96 10 – support.nl@niko.eu
Lisez entièrement le mode d'emploi avant toute installation et mise en service.
1. DESCRIPTION
Ce récepteur R.F. fait partie de la gamme du système Niko R.F. (Fréquence radio), une technique d'installation tota-
lement exempte de câble entre les points de commande (boutons-poussoirs) et les appareils à commander. Il s'agit
ici d'un système de 'commande à distance' ou d'une 'commande sans fil'. La transmission s'effectue via les ondes
radio à la fréquence de 868,3MHz. A cette fréquence, seuls des produits qui n'émettent que pendant 1% d'heure
(= 36s.) sont autorisés, ce qui minimise les risques d'interférence. Le système se prête dès lors particulièrement
bien aux applications spécifiques comme la rénovation d'intérieurs classés, l'extension d'installations électriques
existantes pour lesquelles des travaux de rainurage sont exclus, les bureaux à cloisons amovibles, etc. ou pour
éviter des travaux de câblage complexes. Le système se construit de façon modulaire au moyen d'émetteurs et de
récepteurs. Les émetteurs muraux ont la forme d'un interrupteur qui peut être monté contre un mur. Les émetteurs
portables ont la forme d'une commande à distance classique. Chaque émetteur peut commander un nombre illimité
de récepteurs en même temps. Chaque récepteur peut être contrôlé par un maximum de 32 émetteurs. Ces produits
sont conformes à la réglementation UE et satisfaisent aux exigences essentielles de la directive R&TTE: 1999/5/
CE. La déclaration de conformité peut être obtenue auprès du service 'support' Niko.

2. FONCTIONNEMENT ET UTILISATION

2.1. Portée entre émetteurs et récepteurs Easywave
Des appareils avec commande à distance, tels que télévision, vidéo et audio, ne sont pas parasités par des
émetteurs Easywave. Les émetteurs Easywave ne doivent pas être orientés vers le récepteur. La portée s'élève
à 30m à l'intérieur et à environ 100m dans des pièces ouvertes. La distance d'émission dépend des matériaux
utilisés dans la construction.
Vous pouvez éventuellement utiliser l'appareil diagnostic 05-370 afin de déterminer l'intensité de réception R.F.
dans un lieu. L'appareil reconnaît tous les signaux 868,3MHz. 9 LED vous informent sur la qualité de réception du
signal émetteur ou de l'intensité des signaux parasites. Cela vous permet de déterminer si la portée de l'émetteur
RF suffit. Si le système ne foncitionne pas après l'installation, vous pouvez faire des contrôles supplémentaires.

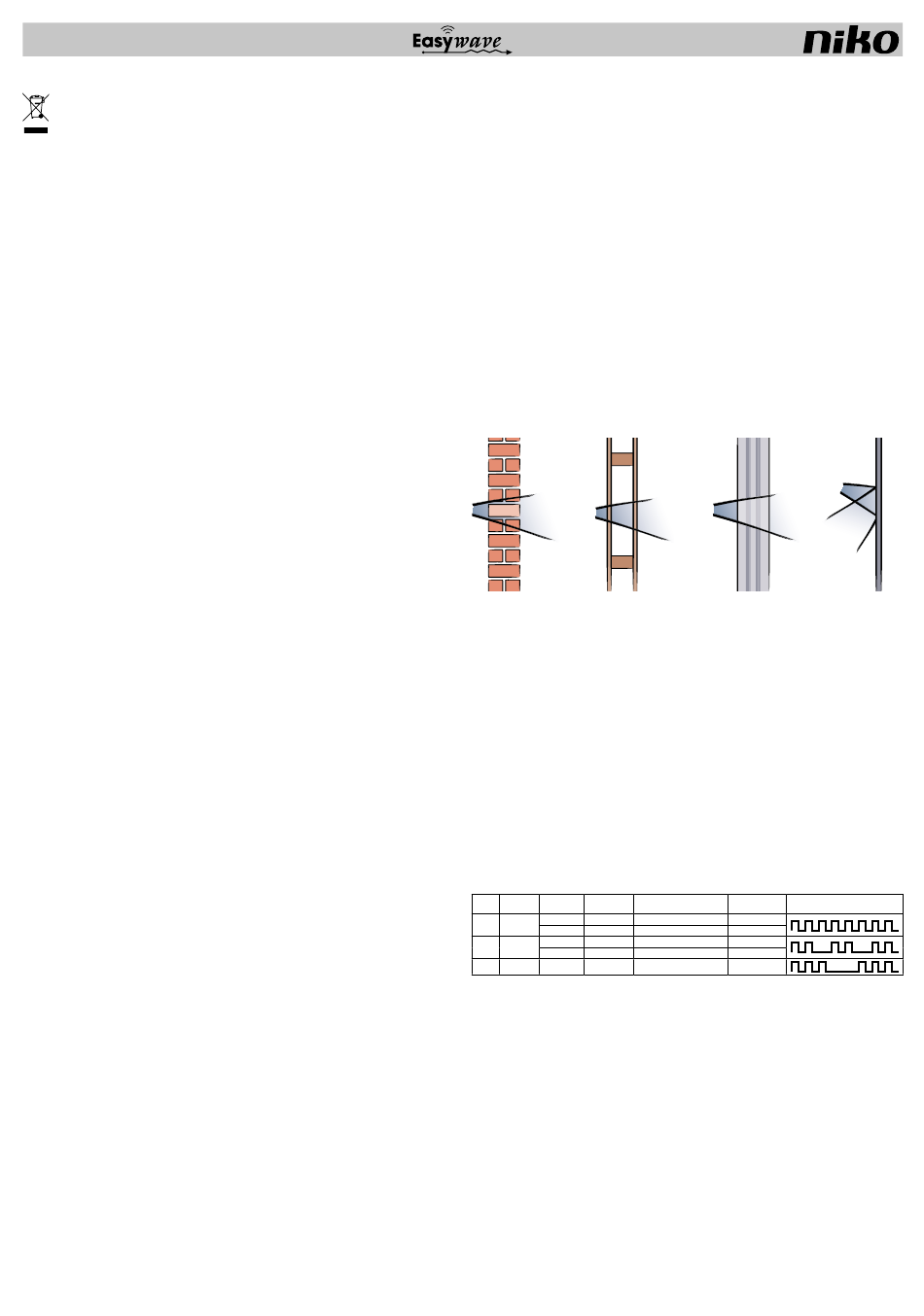

briques, béton bois, parois en plâtre
perte: 20 à 40% perte: 5 à 20%
2.2. Instructions de montage et recommandations
Ne placez JAMAIS l'émetteur et/ou les récepteurs:
- dans une armoire de distribution, une boîte ou un chemin de câbles métalliques.
- à proximité immédiate de grands objets métalliques.
- sur ou à proximité du sol.
Le meilleur résultat peut être obtenu en plaçant les récepteurs le plus près possible de l' émetteur. La présence
de métal ou d'humidité dans les murs peut avoir une influence négative sur la portée.
3. PROGRAMMATION
3.1. Mise en service
Après avoir installé les émetteurs et les récepteurs, les émetteurs doivent être programmés au moyen des
récepteurs. Un récepteur fonctionne uniquement si l'adresse d'un émetteur est programmé dans le récepteur.
Testez l'émetteur avant de l'installer!
3.2. Programmer
- Enfoncez brièvement (<1,6s.) la touche de programmation encastrée (Prog.).
- La LED clignote (signal lumineux de mode M1).
- Si vous voulez changer le mode, enfoncez plusieurs fois brièvement la touche de programmation encastrée.
Le mode est indiqué par un signal lumineux clignotant (voir 'Réglages des modes').
Réglages des modes
Où com- Durée de
Mode Exécution
mander? commande?
au-dessus
M1 2 boutons
en dessous
marche/arrêt/marche/arrêt
M2 1 bouton
>1,5s.
M3 1 bouton
- Commandez les émetteurs, l'un après l'autre, qui doivent être mis en liaison avec le récepteur. La réception
d'une adresse est confirmée par un signal lumineux de longue durée (4s.).
- Chaque récepteur peut programmer un maximum de 32 émetteurs. Si le maximum est atteint, la LED clignotera
sans cesse.
- Vous pouvez terminer la programmation en enfonçant plusieurs fois brièvement la touche de programmation
encastrée (< 1,6s.). (mode1 - mode2 - mode3 - arrêt).
En cas de coupure de courant de longue durée, la programmation sera maintenue.
3.3. Ajouter des émetteurs
Vous pouvez toujours programmer des émetteurs supplémentaires (max. 32) sur un récepteur. Pour ce faire,
répétez '3.2. Programmer'.
3.4. Effacement
- Enfoncez plus de 1,6s la touche de programmation (voir '3.2. Programmer'). LED clignote.
- Enfoncez de nouveau pendant plus de 1,6s.
- La mémoire du récepteur est entièrement effacée. La confirmation s'effectue par un signal lumineux de longue
durée (4s.).
- Pour terminer l'effacement, enfoncez brièvement la touche de programmation encastrée (<1,6s.).
3.5. Effacement sélectif
- Enfoncez longuement la touche encastrée sur le récepteur (>1,6s.).
- La LED clignote.
- Appuyez sur le bouton-poussoir de l'émetteur que vous souhaitez effacer.
- L'émetteur est effacé de la mémoire, ce qui est confirmé par un signal lumineux de longue durée (4s.).
- Pour terminer l'effacement, enfoncez brièvement (<1,6s.) la touche de programmation encastrée.
béton armé espace en métal fermé
perte: 40 à 90% perte: 90 à 100%
Temps de Signal lumineux lors de la pro-
Fonction
fonctionnement grammation
marche sans limite
arrêt sans limite
sans limite
arrêt sans limite
marche 7'
