13 Inspektion und Wartung

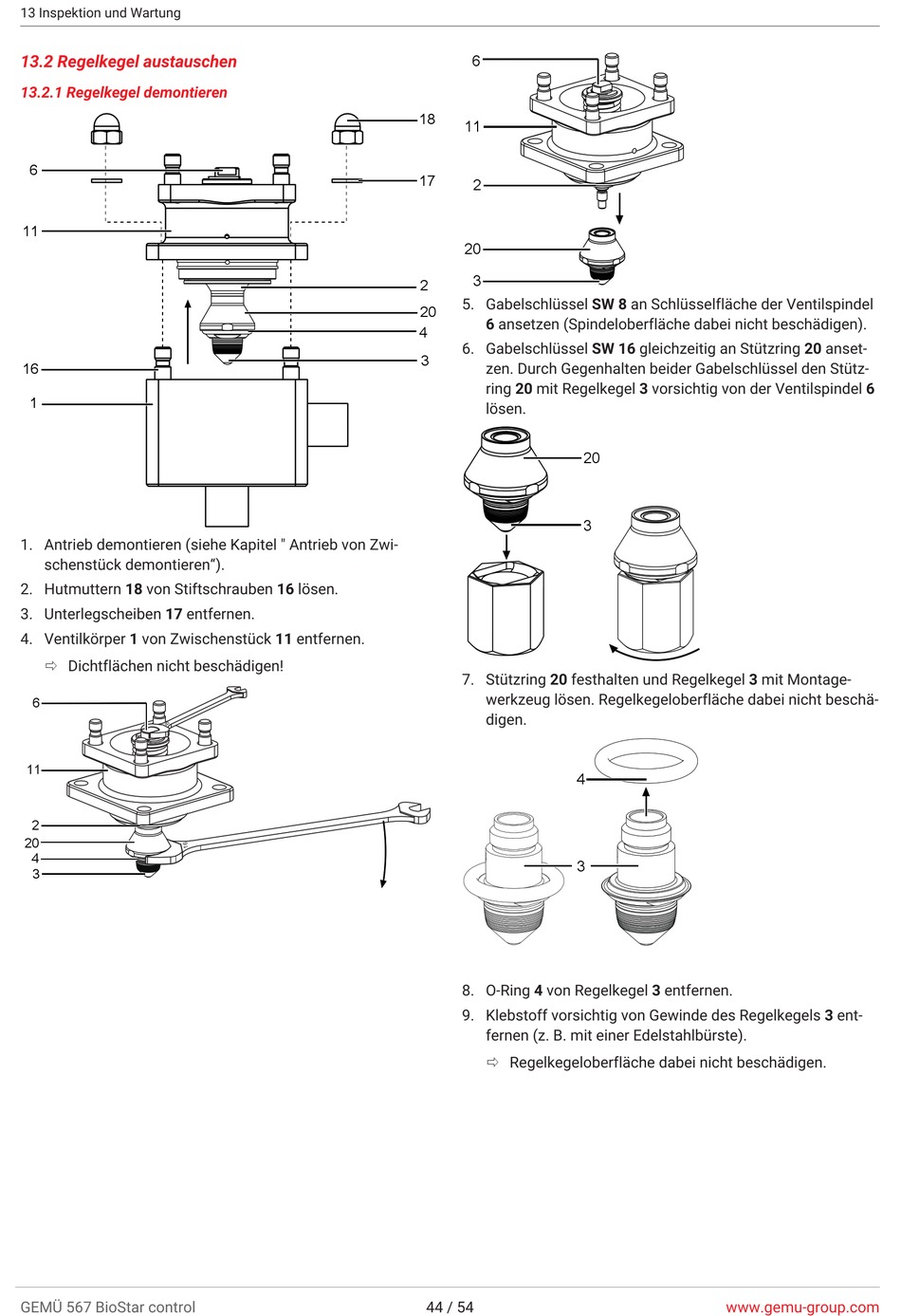

13.2 Regelkegel austauschen

13.2.1 Regelkegel demontieren

6
11
16
1
1. Antrieb demontieren (siehe Kapitel " Antrieb von Zwi-
schenstück demontieren").
2. Hutmuttern 18 von Stiftschrauben 16 lösen.
3. Unterlegscheiben 17 entfernen.
4. Ventilkörper 1 von Zwischenstück 11 entfernen.
ð Dichtflächen nicht beschädigen!
6
11
2
20
4
3
GEMÜ 567 BioStar control
6
18
11
17
2
20
3
2
5. Gabelschlüssel SW 8 an Schlüsselfläche der Ventilspindel
20
6 ansetzen (Spindeloberfläche dabei nicht beschädigen).
4
6. Gabelschlüssel SW 16 gleichzeitig an Stützring 20 anset-
3
zen. Durch Gegenhalten beider Gabelschlüssel den Stütz-
ring 20 mit Regelkegel 3 vorsichtig von der Ventilspindel 6
lösen.
20
3
7. Stützring 20 festhalten und Regelkegel 3 mit Montage-
werkzeug lösen. Regelkegeloberfläche dabei nicht beschä-
digen.
4
3
8. O-Ring 4 von Regelkegel 3 entfernen.
9. Klebstoff vorsichtig von Gewinde des Regelkegels 3 ent-
fernen (z. B. mit einer Edelstahlbürste).
ð Regelkegeloberfläche dabei nicht beschädigen.
