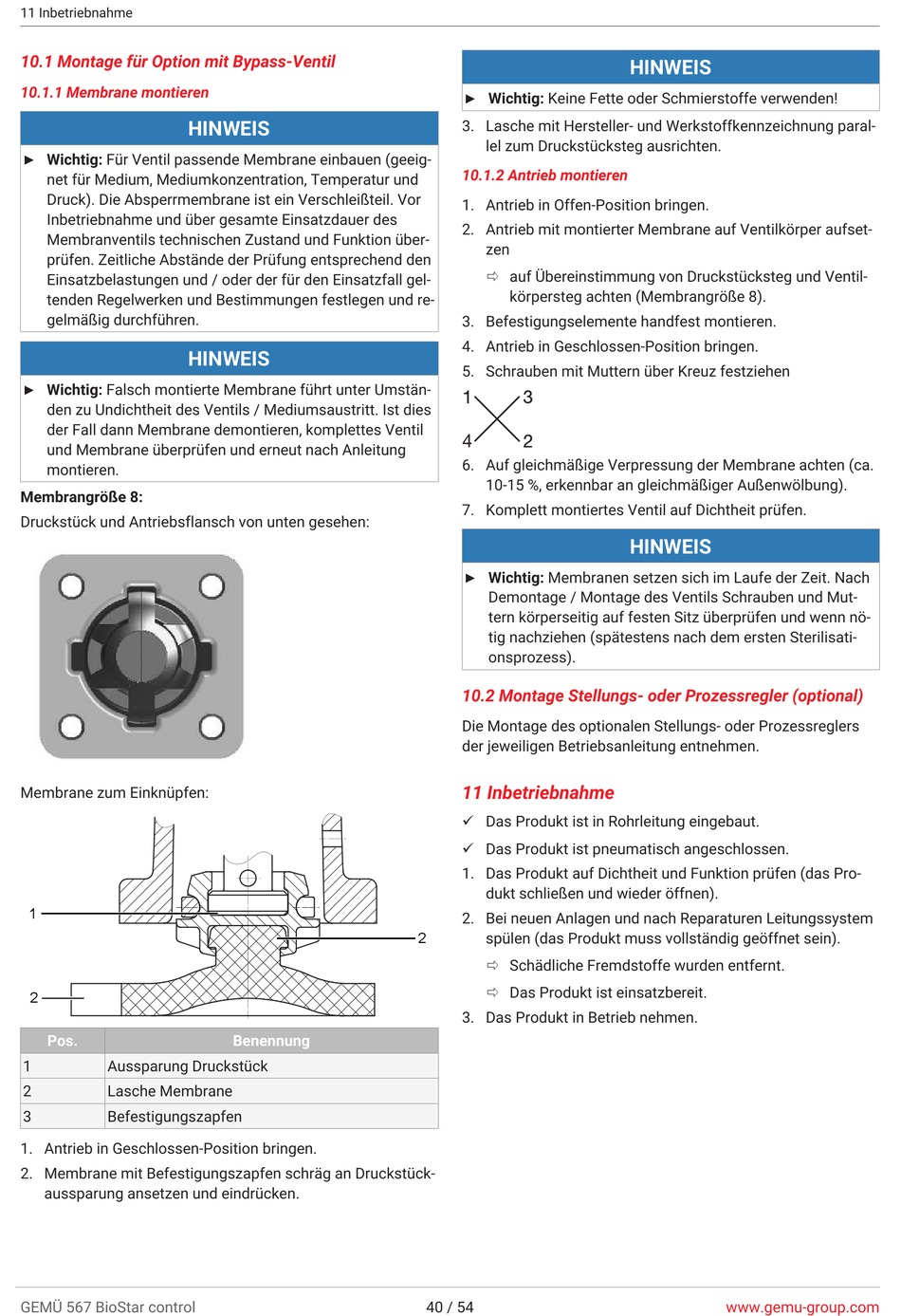

11 Inbetriebnahme

10.1 Montage für Option mit Bypass-Ventil
10.1.1 Membrane montieren
HINWEIS
▶ Wichtig: Für Ventil passende Membrane einbauen (geeig-
net für Medium, Mediumkonzentration, Temperatur und
Druck). Die Absperrmembrane ist ein Verschleißteil. Vor
Inbetriebnahme und über gesamte Einsatzdauer des
Membranventils technischen Zustand und Funktion über-
prüfen. Zeitliche Abstände der Prüfung entsprechend den
Einsatzbelastungen und / oder der für den Einsatzfall gel-
tenden Regelwerken und Bestimmungen festlegen und re-
gelmäßig durchführen.
HINWEIS
▶ Wichtig: Falsch montierte Membrane führt unter Umstän-
den zu Undichtheit des Ventils / Mediumsaustritt. Ist dies
der Fall dann Membrane demontieren, komplettes Ventil
und Membrane überprüfen und erneut nach Anleitung
montieren.
Membrangröße 8:
Druckstück und Antriebsflansch von unten gesehen:
Membrane zum Einknüpfen:
1
2
Pos.
1 Aussparung Druckstück
2 Lasche Membrane
3 Befestigungszapfen
1. Antrieb in Geschlossen-Position bringen.
2. Membrane mit Befestigungszapfen schräg an Druckstück-
aussparung ansetzen und eindrücken.
GEMÜ 567 BioStar control
Benennung
▶ Wichtig: Keine Fette oder Schmierstoffe verwenden!
3. Lasche mit Hersteller- und Werkstoffkennzeichnung paral-
lel zum Druckstücksteg ausrichten.

10.1.2 Antrieb montieren

1. Antrieb in Offen-Position bringen.
2. Antrieb mit montierter Membrane auf Ventilkörper aufset-
zen
ð auf Übereinstimmung von Druckstücksteg und Ventil-
körpersteg achten (Membrangröße 8).
3. Befestigungselemente handfest montieren.
4. Antrieb in Geschlossen-Position bringen.
5. Schrauben mit Muttern über Kreuz festziehen
6. Auf gleichmäßige Verpressung der Membrane achten (ca.
10-15 %, erkennbar an gleichmäßiger Außenwölbung).
7. Komplett montiertes Ventil auf Dichtheit prüfen.
▶ Wichtig: Membranen setzen sich im Laufe der Zeit. Nach
Demontage / Montage des Ventils Schrauben und Mut-
tern körperseitig auf festen Sitz überprüfen und wenn nö-
tig nachziehen (spätestens nach dem ersten Sterilisati-
onsprozess).

10.2 Montage Stellungs- oder Prozessregler (optional)

Die Montage des optionalen Stellungs- oder Prozessreglers
der jeweiligen Betriebsanleitung entnehmen.
11 Inbetriebnahme
ü Das Produkt ist in Rohrleitung eingebaut.
ü Das Produkt ist pneumatisch angeschlossen.
1. Das Produkt auf Dichtheit und Funktion prüfen (das Pro-
dukt schließen und wieder öffnen).
2. Bei neuen Anlagen und nach Reparaturen Leitungssystem
spülen (das Produkt muss vollständig geöffnet sein).
2
ð Schädliche Fremdstoffe wurden entfernt.
ð Das Produkt ist einsatzbereit.
3. Das Produkt in Betrieb nehmen.
