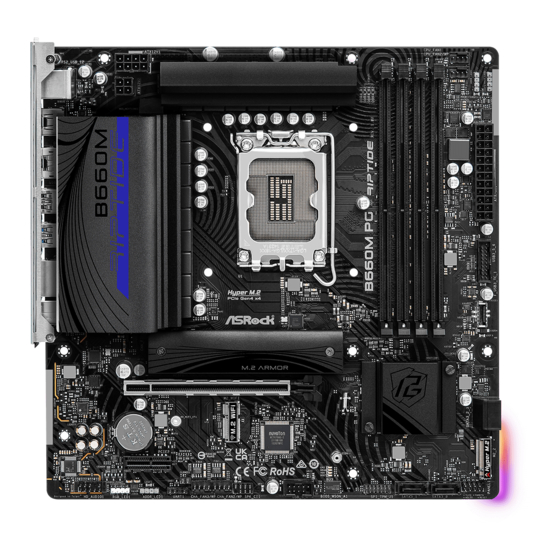

ASROCK B660M PG Riptide Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. B660M PG Riptide
  6. Bedienungsanleitung

ASROCK B660M PG Riptide Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 40

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published April 2022
Copyright©2022 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B660M PG Riptide

Inhaltszusammenfassung für ASROCK B660M PG Riptide

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 The terms HDMI® and HDMI High-Definition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. INTEL END USER SOFTWARE LICENSE AGREEMENT IMPORTANT - READ BEFORE COPYING, INSTALLING OR USING. LICENSE.
  • Seite 3 Licensee’s intellectual property rights, to incorporate or otherwise utilize those comments and suggestions. TERMINATION OF THIS LICENSE. Intel or the sublicensor may terminate this license at any time if Licensee is in breach of any of its terms or conditions. Upon termination, Licensee will immediately destroy or return to Intel all copies of the Software.
  • Seite 4 ASRock follows the green design concept to design and manufacture our products, and makes sure that each stage of the product life cycle of ASRock product is in line with global environmental regulations. In addition, ASRock disclose the relevant information based on regulation requirements.

  • Seite 5: Motherboard-Layout

    B660M PG Riptide Motherboard Layout CPU_FAN1 ATX12V1 CPU_FAN2/WP ATX12V2 USB 2.0 USB_4 USB_3 USB 3.2 Gen1 USB3_2 USB3_1 USB 3.2 Gen1 Top: T: USB3_4 RJ-45 B: USB3_3 CHA_FAN1/WP Intel P C I E1 B660 CMOS Battery P C I E2...
  • Seite 6 No. Description 4 pin 12V Power Connector (ATX12V2) 8 pin 12V Power Connector (ATX12V1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) CPU/Water Pump Fan Connector (CPU_FAN2/WP) CPU Fan Connector (CPU_FAN1) Addressable LED Header (ADDR_LED2) Addressable LED Header (ADDR_LED3) ATX Power Connector (ATXPWR1) USB 3.2 Gen1 Header (USB3_5_6)
  • Seite 7 B660M PG Riptide I/O Panel No. Description No. Description USB 2.0 Ports (USB_12) USB 3.2 Gen1 Ports (USB3_1_2) 2.5G LAN RJ-45 Port* USB 2.0 Ports (USB_3_4) Line In (Light Blue)** DisplayPort 1.4 Front Speaker (Lime)** HDMI Port Microphone (Pink)** PS/2 Mouse/Keyboard Port USB 3.2 Gen1 Ports (USB3_3_4)
  • Seite 8 ** Function of the Audio Ports in 7.1-channel Configuration: Port Function Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out...

  • Seite 9: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 10 • 4 x DDR4 DIMM Slots • Supports DDR4 non-ECC, un-buffered memory up to 5333+(OC)* * Supports DDR4 3200 natively. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Supports ECC UDIMM memory modules (operate in non- ECC mode) • Max.
  • Seite 11 B660M PG Riptide • Intel® X Graphics Architecture (Gen 12) • Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers • Supports HDMI 2.1 TMDS Compatible with max. resolution up to 4K x 2K (4096x2160) @ 60Hz • Supports DisplayPort 1.4 with DSC (compressed) max.
  • Seite 12 * Supports Intel® Optane Technology (M2_2 only) * Supports Intel® Volume Management Device (VMD) * Supports NVMe SSD as boot disks * Supports ASRock U.2 Kit RAID • Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices Connector • 1 x SPI TPM Header...
  • Seite 13 • ErP/EuP Ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Seite 14 Chapter 2 Installation This is a Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 15: Installing The Cpu

    B660M PG Riptide 2.1 Installing the CPU 1. Before you insert the 1700-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 17 B660M PG Riptide Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 18 2.2 Installing the CPU Fan and Heatsink...
  • Seite 19 B660M PG Riptide 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Seite 21 B660M PG Riptide 2.4 Expansion Slots (PCIe Slots) There are 2 PCIe slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 22 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper (CLRMOS1) 2-pin Jumper (see p.1, No.
  • Seite 23 B660M PG Riptide 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.
  • Seite 24 Serial ATA3 Connectors These four SATA3 connectors Vertical: support SATA data cables for (SATA3_0: internal storage devices with see p.1, No. 15) up to 6.0 Gb/s data transfer (SATA3_1: rate. see p.1, No. 16) SATA3_1 SATA3_0 Right Angle: (SATA3_2: see p.1, No. 12)(Upper) (SATA3_3: see p.1, No.
  • Seite 25 B660M PG Riptide Front Panel Audio Header This header is for connecting PRESENCE# MIC_RET (9-pin HD_AUDIO1) audio devices to the front OUT_RET (see p.1, No. 26) audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Seite 26 CPU/Water Pump Fan This motherboard Connector provides a 4-Pin water cool- (4-pin CPU_FAN2/WP) ing CPU fan connector. If you FAN_VOLTAGE CPU_F AN_SPEED (see p.1, No. 5) plan to connect a 3-Pin CPU FAN_SPEED_CONTROL water cooler fan, please con- nect it to Pin 1-3. ATX Power Connector This motherboard provides a (24-pin ATXPWR1)
  • Seite 27 B660M PG Riptide SPI TPM Header This connector supports SPI Trusted SPI_DQ3 SPI_PWR (13-pin SPI_TPM_J1) Dummy Platform Module (TPM) system, SPI_MOSI (see p.1, No. 17) which can securely store keys, digital RST# TPM_PIRQ certificates, passwords, and data. A TPM system also helps enhance...
  • Seite 28 2.7 M.2 WiFi/BT PCIe WiFi Module and Intel® CNVi (Integrated WiFi/BT) Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (Key E) supports type 2230 WiFi/BT PCIe WiFi module and Intel®...
  • Seite 29 B660M PG Riptide Step 3 Gently insert the WiFi/BT PCIe WiFi module or Intel® CNVi (Integrated WiFi/BT) into the M.2 slot. Please be aware that the module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place.
  • Seite 30 2.8 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_1, Key M) supports type 2280 PCIe Gen4x4 (64 Gb/s) mode. Installing the M.2_SSD (NGFF) Module Step 1 Prepare a M.2_SSD (NGFF) module...
  • Seite 31 B660M PG Riptide Step 3 Before installing a M.2 (NGFF) SSD module, please loosen the screws to remove the M.2 heatsink. *Please remove the protective films on the bottom side of the M.2 heatsink before you install a M.2 SSD module.
  • Seite 32 Step 5 Tighten the screw with a screwdriver to secure the module and M.2 heatsink into place. Please do not overtighten the screw as this might damage the module and M.2 heatsink.
  • Seite 33 B660M PG Riptide M.2_SSD (NGFF) Module Support List (M2_1) Vendor Interface ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Intel...
  • Seite 34 2.9 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_2, Key M) supports type 2280 PCIe Gen4x4 (64 Gb/s) mode. Installing the M.2_SSD (NGFF) Module Step 1 Prepare a M.2_SSD (NGFF) module...
  • Seite 35 B660M PG Riptide Step 4 Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only fits in one orientation. Step 5 Tighten the screw with a screwdriver to secure the module into place.
  • Seite 36 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Seite 37 B660M PG Riptide 2.10 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Seite 38 Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strips to the Addressable LED Headers (ADDR_LED1 / ADDR_LED2 / ADDR_LED3) on the motherboard. ADDR_LED2 DO_ADDR VOUT ADDR_LED3 DO_ADDR VOUT ADDR_LED1 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Seite 39 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.

  • Seite 40: Einleitung

    1 Einleitung Vielen Dank, dass Sie sich für das ASRock B660M PG Riptide entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 41: Technische Daten

    B660M PG Riptide 1.2 Technische Daten • Micro-ATX-Formfaktor Plattform • Feststoffkondensator-Design • Unterstützt Intel® Core Prozessor -Prozessoren der 12. Gen. (LGA1700) • Digi Power design • 15-Leistungsphasendesign • Unterstützt Intel® Hybrid-Technologie • Unterstützt Intel® Turbo Boost Max Technology 3.0 • Unterstützt ASRock Hyper-BCLK-Engine •...
  • Seite 42 • Intel® X -Grafikarchitektur (12. Gen.) • Dualer Grafikkartenausgang: Unterstützt HDMI- und DisplayPort 1.4-Ports durch unabhängige Monitor-Controller • Unterstützt HDMI 2.1 TMDS-kompatiblen mit max. Auflösung bis 4K x 2K (4096x2160) bei 60 Hz • Unterstützt DisplayPort 1.4 mit DSC (komprimiert) max. Auflösung bis 8K (7680x4320) bei 60 Hz / 5K (5120x3200) bei 120 Hz •...

  • Seite 43: Anschluss

    B660M PG Riptide Speicher CPU: • 1 x Hyper-M.2-Sockel (M2_1, Key M), unterstützt Typ-2280-PCIe- Gen4x4-Modus (64 Gb/s)* Chipsatz: • 1 x Hyper-M.2-Sockel (M2_2, Key M), unterstützt Typ-2280-PCIe- Gen4x4-Modus (64 Gb/s)* • 4 x SATA-III-6,0-Gb/s-Anschlüsse * Unterstützt Intel® Optane -Technologie (nur M2_2) * Unterstützt Intel®...

  • Seite 44: Funktion

    • FCC, CE Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 45: Jumpereinstellung

    B660M PG Riptide 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) 2-poliger Jumper (siehe S.

  • Seite 46: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Netzschalter, Reset- PLED+ PLED- (9-polig, PANEL1)
  • Seite 47 B660M PG Riptide Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse Vertikal: unterstützen SATA-Datenkabel (SATA3_0: für interne Speichergeräte mit siehe S. 1, Nr. 15) einer Datenübertragungsgeschwi (SATA3_1: ndigkeit bis 6,0 Gb/s. SATA3_1 SATA3_0 siehe S. 1, Nr. 16) Winkel rechts: (SATA3_2: siehe S. 1, Nr. 12) (obere) (SATA3_3: siehe S.
  • Seite 48 Audiostiftleiste Diese Stiftleiste dient dem PRESENCE# MIC_RET Frontblende Anschließen von Audiogeräten an OUT_RET (9-polig, HD_AUDIO1) der Frontblende. (siehe S. 1, Nr. 26) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
  • Seite 49 B660M PG Riptide CPU-/Wasserpumpen- Dieses Motherboard bietet Lüfteranschluss einen 4-poligen Wasserkühlung- (4-polig, CPU_FAN2/WP) CPU-Lüfteranschluss. Falls FAN_VOLTAGE CPU_F AN_SPEED (siehe S. 1, Nr. 5) Sie einen 3-poligen CPU- FAN_SPEED_CONTROL Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
  • Seite 50 SPI-TPM-Stiftleiste Dieser Anschluss unterstützt SPI_DQ3 SPI_PWR (13-polig, SPI_TPM_J1) Dummy das SPI Trusted Platform SPI_MOSI (siehe S. 1, Nr. 17) Module- (TPM) System, das RST# TPM_PIRQ Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM- SPI_TPM_CS# RSMRST# System hilft zudem bei der SPI_MISO SPI_CS0 Stärkung der Netzwerksicherheit,...
