M2_1~3:M.2スロット (Key M)
⚠
注意
Intel® RSTはUEFI ROM付きのPCIe M.2 SSDのみをサポートします 。
∙
∙ M2_3スロッ トのみのためにIntel® Optane™メモリレディー 。

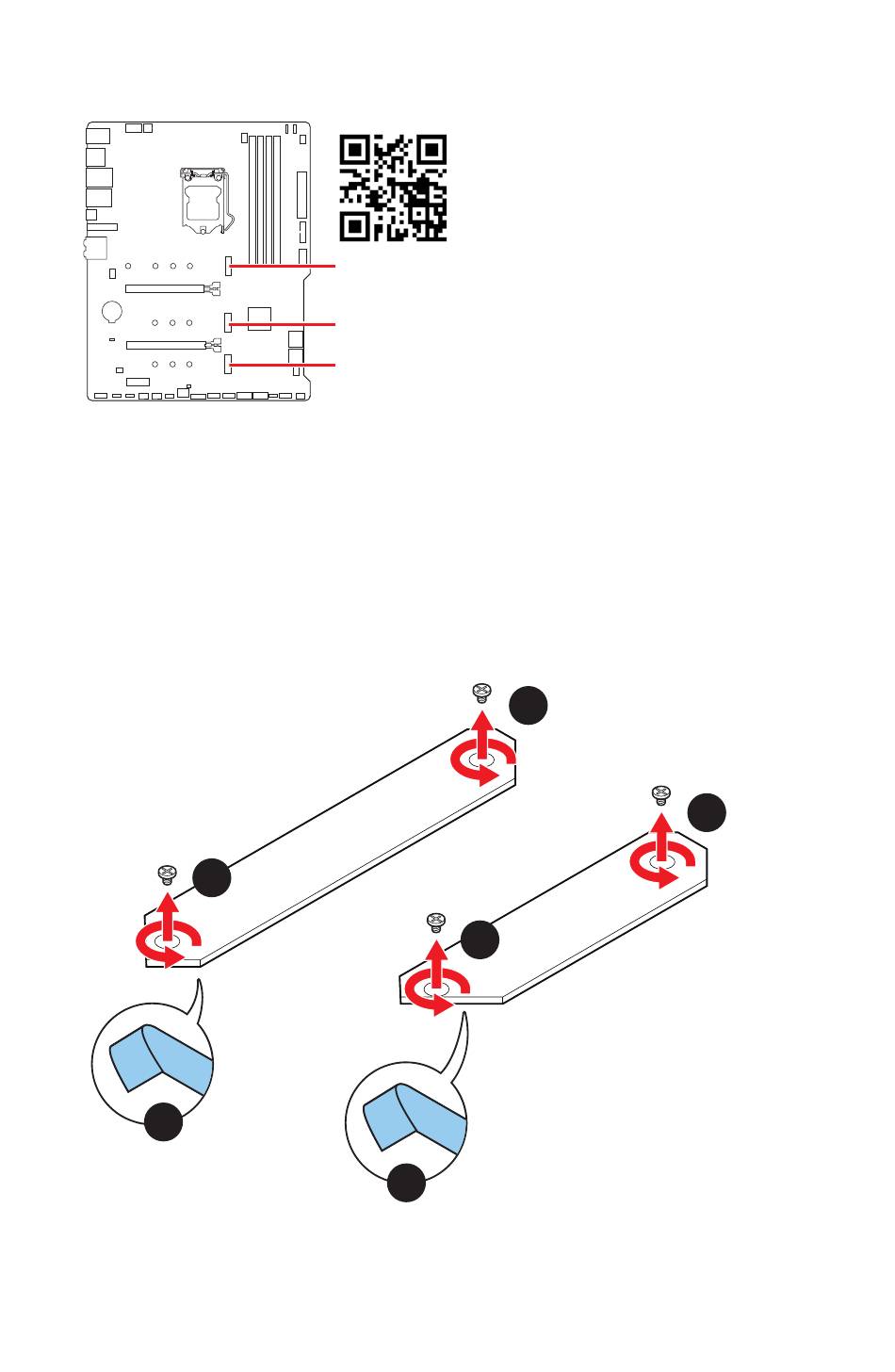

M.2モジュールの取り付け
1. M.2 SHIELD FROZRヒートシンクのねじを緩めます 。
2. M.2 SHIELD FROZRヒートシンクを持ち上げ 、 熱パッ ドから保護膜を取り外します 。
2
22
コンポーネントの概要
M2_1
M2_2
M2_3
M2_1
1
⚽
ビデオデモンストレーション
M.2 SSDを取り付ける方法をビデオで確
認できます 。
https://youtu.be/2UeWMgjwogU
1
M2_2
1
2
1
