M2_1~3: Разъемы M.2 (Ключ M)
⚠
Внимание!
Технология Intel® RST только поддерживает PCIe M.2 SSD с UEFI ROM.
∙
∙ Только разъем M2_3 поддерживает память Intel® Optane™.

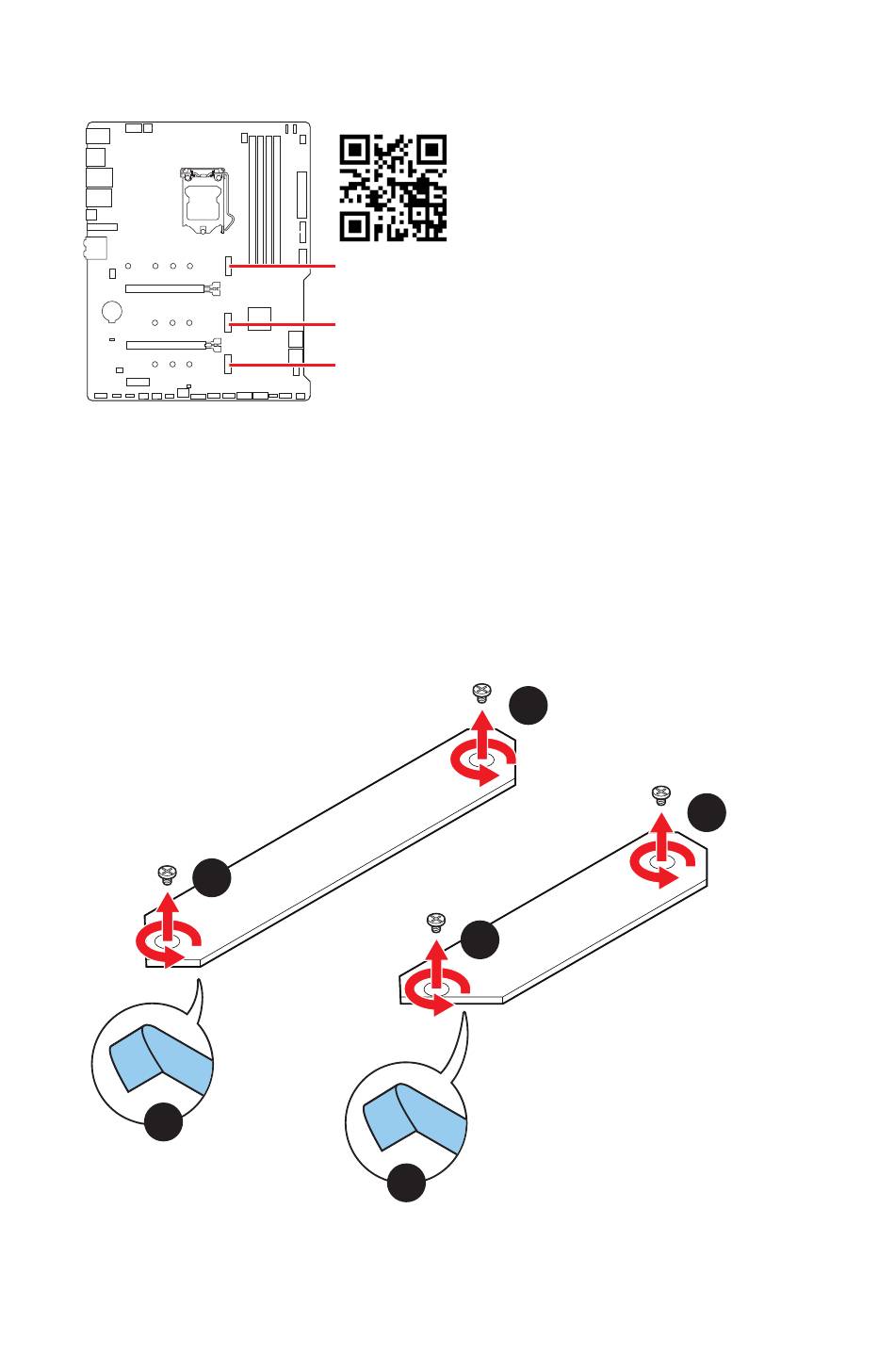

Установка модуля M.2
1. Удалите винты для радиатора M.2 SHIELD FROZR.
2. Удалите M.2 SHIELD FROZR и снять защитную пленку с термоинтерфейса.
2
22
Компоненты материнской платы
M2_1
M2_2
M2_3
M2_1
1
⚽
Видео Инструкция
Смотрите видео, чтобы узнать как
использовать M.2 SSD.
https://youtu.be/2UeWMgjwogU
1
M2_2
1
2
1
