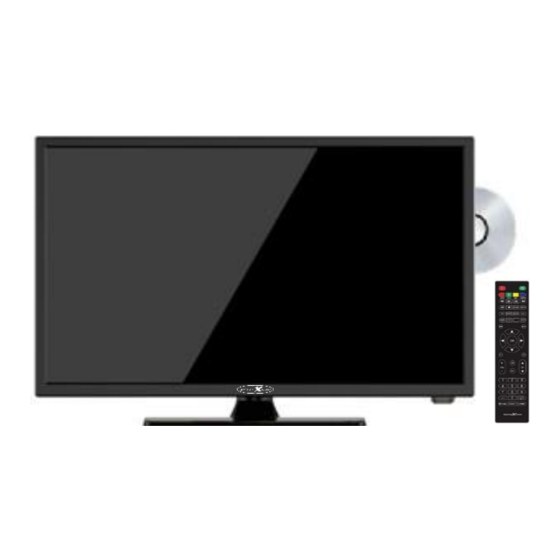

Tft-led-smart tv mit dvb-t/t2hd, dvb-s/s2, dvb-c, dvd, ci+ slot & bluetooth (75 Seiten)
Inhaltszusammenfassung für Reflexion LDDW220+
Seite 1
Bedienungsanleitung 22“ (55cm) 24“ (60cm) TFT-LED-TV mit DVB-T/T2HD, DVB-S/S2, DVB-C, CI+ Slot & DVD Laufwerk Model Nr.: LDDW220+ / LDDW240+ Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.
SICHERHEITSINFORMATIONEN WICHTIGE SICHERHEITSHINWEISE – BITTE VOR DER BENUTZUNG SORGFÄLTIG LESEN. Beachten Sie die Sicherheitshinweise auf der Rückseite des Fernsehers. Warnung zur Vorbeugung vor Elektrischem Schock. Entfernen Sie keine der Abdeckungen. Keine durch den Benutzer wartbaren Teile im Gerät. Lassen Sie das Gerät durch Qualifiziertes Fachpersonal warten.
Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und muss einfach zu erreichen sein. Ziehen Sie das Netzkabel am Stecker aus der Steckdose. Ziehen Sie niemals am Netzkabel selbst, es könnte beschädigt werden und einen Kurzschluss verursachen. ...
Aufstellort Stellen Sie das TV Gerät auf eine stabile und ebene Oberfläche. Vermeiden Sie Stellplätze mit direkter Sonneneinstrahlung. Für ein angenehmen TV-Genuss wird weiches, indirektes Licht empfohlen. Um eine Beschädigung des Gerätes zu vermeiden stellen Sie den Fernseher so auf, dass keine Gegenstände in das Gerät schwenken können.
Montage Stand-Fuß: BILD 1 Mittelstück 4x ST5 Schrauben BILD 2 Rückseite Stand- Fuß Vorderseite 4x ST3 Schrauben Legen Sie das TV Gerät (A) mit dem Display nach unten zeigend auf einen ebenen und leicht gepolsterten Untergrund. Schrauben Sie das Mittelstück (B) mit den im Lieferumfang enthaltenen ST5 Schrauben (C) und einem Schraubendreher (nicht enthalten) an das TV Gerät.
BEDIENTASTEN / ANSCHLÜSSE Die Tasten für die Nahbedienung befinden sich auf der Geräterückseite. Infrarotempfänger freihalten. Hinweis: Bitte halten Sie den Infrarotempfänger am Gerät frei. Das versperren des Infrarotempfängers kann zu Verbindungsproblemen mit der Fernbedienung führen. INPUT Eingangsquellen Menü öffnen. MENU Gerätemenü: Öffnen / Schließen Programm hochschalten...
Seite 8
DC IN Netzanschluss für das Netzteil oder den 12V KFZ Adapter. Digitaler Audio-Ausgang für externe Audiogeräte (z.B. Verstärker COAXIAL OUT oder Soundbars). Anschluss für ein externes HDMI Gerät. HDMI 1 (ARC) z.B. Blu Ray-Player / Soundbar. Anschluss für ein externes HDMI Gerät. HDMI 2 z.B.
FERNBEDIENUNG Die Fernbedienung benutzt Infrarotwellen (IR). Halten Sie die Fernbedienung in die Richtung des TV Gerätes. Befindet sich die Fernbedienung außerhalb der Reichweite bzw. des Winkels, kann es vorkommen, dass die Fernbedienung nicht ordnungsgemäß arbeitet. Ein / Aus (Standby) Ton Stumm (Ein / Aus) / Mute FARBIGE Schnellwahltasten...
COMMON INTERFACE / CI - STECKPLATZ Dieser Fernseher ist mit einem CI+ Steckplatz ausgestattet und unterstützt folgende digitale Standards: DVB-T/T2HD, DVB-S/S2 und DVB-C Common Interface / Steckplatz Der CI-Steckplatz (CI+) wurde entworfen, um Conditional-Access-Module (CAM) und Smart Cards anzunehmen und damit auf den Pay- TV und andere Dienste zugreifen zu können. Kontaktieren Sie Ihren Pay- TV Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten.
GERÄT VORBEREITEN Kontrollieren Sie das alle benötigten Kabel, und Verbindungen bereitliegen. Schließen Sie das im Lieferumfang enthaltene Netzteil oder den KFZ Adapter in den DC IN Anschluss des TV Gerätes an. Verbinden Sie die andere Seite des Netzteils oder KFZ Adapters mit der passenden Spannungsquelle.
Seite 13
Stellen Sie mit den Tasten ▲▼◄► die Menüsprache (OSD-Sprache) und den Aufstellungsort (Land) ein. Drücken Sie die Taste OK, um die Eingabe zu bestätigen. Wählen Sie jetzt den TV Anschluss aus. Die folgenden Einstellungen stehen zu Auswahl: TV-Anschluss Antenne (DVB-T) ...
Seite 14
Suchmodus Auto / Blind Scan / Standardsenderliste (Empfohlen). Unicable-Einstellung: Aus / Ein Userband / SRC Addr.: Wählen Sie das Userband passend zum Multischalter, LNB aus. Unicable Frequenz: Geben Sie die Frequenz passend zum Multischalter, LNB ein. Position: ...
EINGANGSQUELLEN Drücken Sie die INPUT Taste, um die Signalquellen angezeigt zu bekommen. Mit den Tasten ▲▼ wählen Sie die verschiedenen Signalquellen aus. Drücken Sie die OK Taste, um die Auswahl zu bestätigen. Die folgenden Anschlüsse stehen zur Verfügung: Antenne Wählen Sie diesen Menüpunkt aus, wenn Sie eine digitale DVB-T (T2HD) Antenne an den TV 2 Anschluss angeschlossen haben.
TV MENÜ Im TV Menü können Sie diverse Einstellungen für Bild / Ton und Programmeinstellungen vornehmen. Drücken Sie die MENÜ Taste, um das TV Menü zu öffnen. Die folgenden Einstellungsmöglichkeiten stehen im TV Menü zur Verfügung. Kanal / Bild / Ton / Zeit / Option / Sperren KANAL Im Kanal Menü...
Radio Suchmodus: Auto Blind Scan Standardsenderliste (empfohlen) Provider: Wählen Sie den Provider für die Fast Scan Funktion aus. Der Menüpunkt steht nur für Fast Scan zur Verfügung. Unicable: Unicable-Einstellungen: Stellen Sie die Unicable Einstellung Ein oder Aus. ...
Frei Verschlüsselt Service-Typ: Alle Radio Suchen: Starten den Suchlauf. Die gefundenen Sender werden der Senderliste angehangen. Qualität: Zeigt die Signalqualität an. Stärke: Zeigt die Signalstärke an. In dem Menüpunkt Analoger manueller Sendersuchlauf stehen folgende Optionen zur Auswahl.
Seite 19
Drücken Sie die FAV Taste, wenn das Menü geschlossen ist, um die Favoriten Liste zu öffnen. Taste 0: Löschen Sie die komplette Senderliste. Satellit: Im normallfall muss in diesem Menü keine Einstellung vorgenommen werden. Das Anpassen der Einstellungen wird nur erfahrenden Nutzern empfohlen.
Seite 20
Kanal: Wählen Sie den Kanal aus. Die Frequenz über den Signalbalken ändert sich je nach Auswahl des Kanals. DVB-T manuelle Suche Signalbalken: Zeigt die Signalstärke an. Drücken Sie die OK Taste, um den Suchlauf zu starten. Speichern unter: ...
Seite 21
sind nicht im Lieferumfang enthalten und müssen gesondert vom Empfangsanbieter erworben werden. Stellen Sie die 5V Versorgungsspannung für externe Antennen am Antennenspannung Anschluss „TV2 (DVB-C/T2HD)“ Ein oder Aus. LCN: Stellen Sie LCN Ein oder Aus. Ist LCN auf Ein gestellt wird die gelbe Taste im Kanal bearbeiten Menu nicht angezeigt.
Seite 22
Signalbalken: Zeigt die Signalstärke an. Startet einen manuellen Analogen Sendersuchlauf. Die folgenden Einstellungen stehen zur Verfügung. Speichern unter: Wählen Sie die Programmnummer aus auf der der Sender gespeichert werden soll. Ton-System: Farb-System: Analoger manueller ...
Stellen Sie die 5V Versorgungsspannung für externe Antennen am Antennenspannung Anschluss „TV2 DVB-C/T2HD)“ Ein oder Aus. LCN: Stellen Sie die LCN Ein oder Aus. Ist LCN auf Ein gestellt wird die gelbe Taste im Kanal bearbeiten Menu nicht angezeigt. Software Update Starten Sie das Software Update.
Im Ton Menü können Sie die Toneinstellungen Ihren Bedürfnissen anpassen und speichern. Drücken Sie die MENÜ Taste, um das TV Menü zu öffnen. Wählen Sie mit den Tasten ▲▼◄► den Menüpunkt Ton aus. Drücken Sie Sie die OK Taste, um in das Ton Menü zu gelangen. Die folgenden Menüpunkte stehen im Ton Menü...
Bluetooth zurücksetzen: Setzt die Bluetooth Einstellungen auf die Standardwerte zurück. Status: Zeigt den aktuellen Bluetooth-Status an. Aktivieren Sie die AD (Audiodeskription) Funktion für Personen mit einer Sehschwäche um automatisch die Audiodeskription Ton spur auszuwählen wenn vom Sender/Sendung angeboten wird. AD Auswahl ...
OPTIONEN Im Option Menü können Sie diverse allgemeine Einstellungen Ihren Bedürfnissen anpassen und speichern. Drücken Sie die MENÜ Taste, um das TV Menü zu öffnen. Wählen Sie mit den Tasten ▲▼◄► den Menüpunkt Optionen aus. Drücken Sie Sie die OK Taste, um in das Optionen Menü zu gelangen. Die folgenden Menüpunkte stehen im Optionen Menü...
Autom. abschalten: Schaltet angeschlossene Gerät mit aus, wenn das TV Gerät ausgeschaltet wird. Autom. einschalten: Schaltet angeschlossene Geräte mit ein, wenn das TV Gerät eingeschaltet wird. Gerätesteuerung: Steuern Sie das extern angeschlossene Gerät mit den Tasten der TV Fernbedienung. Nur wenn von dem externen Gerät unterstützt wird.
Hier können diverse Standardeinstellungen vorgenommen werden. Hotel-Modus: Stellen Sie den Hotelmodus Ein oder Aus und erhalten Sie Zugriff auf die folgenden Menüpunkte. Quelle sperren: In diesem Menü können Sie die Signalquellen sperren. Standard-Signalquelle: Wählen Sie eine Eingangsquelle aus, mit der das TV Gerät starten soll.
▲▼◄► Im Menü Navigieren. Eine USB Aufnahme Programmieren. Rote Taste Es können nicht mehrere TV Aufnahmen programmiert werden die zur selben Zeit stattfinden. Zeigt eine genaue Beschreibung / Sendungsinformation der Grüne Taste ausgewählten TV Sendung an. Gelbe Taste Zeigt die Programmierten Aufnahmen an. Richten Sie eine Erinnerung für eine Sendung ein.
Wählen Sie das Speichermedium aus und drücken Sie die OK Taste. C: USB 2 D: USB 1 In dem Ordner MSTPVR werden die Aufnahmen gespeichert. Wählen Sie die gewünschte Datei aus die Sie wiedergaben möchten. Auf der rechten Seite wird eine Vorschauwiedergabe gestartet. Um die Wiedergabe im Vollbild zu betrachten drücken Sie die Taste.
Die folgenden Einstellungsmöglichkeiten stehen in dem Menü zur Verfügung. TV Bildschirm: Stellen Sie das Bildseitenverhältnis ein. OSD Sprache: Allgemein Wählen Sie die Sprache für das Disk-Einstellungsmenü aus. Letzter Speicher: Stellen Sie ein ob die Disk ab der letzten Wiedergabe starten soll (Ein) oder immer von vorne anfangen soll (Aus).
MEDIEN Um in den Medien-Modus zu wechseln gehen Sie wie folgt vor: Drücken Sie die Input Taste, wählen Sie Medien aus und drücken Sie die OK Taste. Das Gerät wechselt in den Medien-Modus und zeigt folgende Information an. Foto ...
Charset Untertitel Design anpassen. Alle wiederholen Eins wiederholen Keine Wiederholung Random On: Zufällige Wiedergabe (Ein) Random Off: Zufällige Wiedergabe (Aus) Dauerschleife für die A B Wiedergabe setzen. Setze A: Startpunkt setzen. Setze B: Endpunkt setzen. Wiedergabeliste Zeigt die Wiedergabeliste an.
Seite 34
Vorspulen Vorheriger Titel Nächster Titel Wiedergabe stoppen. Alle wiederholen Eins wiederholen Keine Wiederholung Dauerschleife für die A B Wiedergabe setzen. Setze A: Startpunkt setzen. Setze B: Endpunkt setzen. Random On: Zufällige Wiedergabe (Ein) ...
Seite 35
Ins Bild rein Zoomen Zoom 1 (Normal) Zoom + Zoom 2 Zoom 4 Zoom 8 Aus dem Bild raus Zoomen. Zoom 1/2 Zoom - Zoom 1/4 Slide Show Stellen Sie den Bildübergang beim Wechsel der Bilder ein. Film Wenn Sie in Bild reingezoomt haben drücken Sie die Taste ▲▼◄►, um den Bildabschnitt zu steuern.
TECHNISCHE DATEN USB ANSCHLUSS USB Ausgangsspannung: 5V / 500mA (nicht zum Laden von externen Geräten geeignet) USB Stick. Max. 1TB USB Festplatte Max 1TB Formatierung: FAT / FAT32 und NTSF (NTSF wird nicht für aufnahmen unterstützt) Codec Media Format Anmerkung Video Audio Max.
EINFACHE PROBLEMBEHEBUNG Wenn der Bildschirm ausfällt, oder die Leistung stark nachlässt, überprüfen Sie das TV Gerät unter der Berücksichtigung folgender Anweisungen: Überprüfen Sie außerdem angeschlossene Geräte, um die Fehlerquelle zu finden. Wenn der Bildschirm trotzdem nicht wie erwartet funktioniert, kontaktieren Sie den Kundensupport. Keine Funktion ...
INFOS ZUR LAGERUNG Luftfeuchtigkeit Lagerung und Betrieb < 80% -10°C bis +60°C Lagertemperatur Nutzungstemperatur 0°C bis 40°C VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp LDDW220+ und LDDW240+ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung kann unter der folgenden E-Mail-Adresse angefordert werden.
Seite 41
User manual 22“ (55cm) 24” (60cm) TFT-LED-TV with DVB-T/T2HD, DVB-S/S2, DVB-C, CI+ Slot & DVD drive Model Nr.: LDDW220+ / LDDW240+ Read all of the television instructions carefully before using the device. Keep the instructions in a safe place for further use.
SAFETY INFORMATION IMPORTANT SAFETY INSTRUCTIONS - PLEASE READ CAREFULLY BEFORE USE. Follow the safety instructions on the back of the television. Warning to prevent electrical shock. Do not remove any of the covers. No user serviceable parts in the device. Have the device serviced by qualified personnel. This symbol indicates important operating / maintenance instructions for this device in the operating instructions.
Pull the power cord out of the socket by the plug. Never pull on the power cord itself, it could be damaged and cause a short circuit. When using a multiple socket, do not connect too many devices to the multiple socket to avoid overloading.
DISPOSAL INSTRUCTIONS This symbol on the product or in the instructions means that the device as well as electrical and electronic devices and batteries must be disposed of separately from your household waste at the end of its service life. There are separate collection systems for recycling in the EU.
Seite 45
Assembly TV stand: FIGURE 1 Middle piece 4x ST5 screws FIGURE 2 Back TV stand Front 4x ST3 screws Place the TV set (A) with the display facing down on a flat and lightly padded surface. Screw the middle piece (B) to the TV set using the ST5 screws (C) included in the scope of delivery and a screwdriver (not included).
Seite 46
CONTROL BUTTONS ON THE DEVICE The buttons for the local control are on the back of the device. Keep the infrared receiver free. Note: Please keep the infrared receiver on the device free. Blocking the infrared receiver can lead to connection problems with the remote control. INPUT Open the input sources menu.
Seite 47
DC IN Mains connection for the power supply or the 12V car adapter. Digital audio output for external audio devices (e.g. amplifiers or COAXIAL OUT soundbars). Connection for an external HDMI device. e.g. Blu Ray player / HDMI 1 (ARC) soundbar.
REMOTE CONTROL The remote control uses infrared waves (IR). Point the remote control in the direction of the TV set. If the remote control is out of range or out of angle, the remote control may not work properly. On / Off (standby) Sound mute (on / off) / Mute COLORED...
Seite 49
DISP Opens the TV information bar INPUT Show input sources ▲ Navigation key: Up ▼ Navigation key: Down ◄ Navigation key: Left ► Navigation key: Right Confirm menu item / open station list. MENU TV mode: Open menu EXIT Exit menu. EPG menu: open / close CH.L Open channel list.
COMMON INTERFACE / CI – SLOT This television is equipped with a CI + slot and supports the following digital standards: DVB-T / T2HD, DVB-S / S2 and DVB-C Common interface / slot The CI slot (CI +) was designed to accept conditional access modules (CAM) and smart cards and thus to be able to access Pay TV and other services.
PREPARE THE DEVICE Check that all required cables and connections are available. Connect the car adapter included in the scope of delivery to the DC IN input of the TV set. Connect the other side of the car adapter to the appropriate voltage source. Insert two AAA batteries into the supplied remote control.
Seite 52
Use the ▲ ▼ ◄► buttons to set the menu language (OSD language) and the installation location (country). Press the OK button to confirm the entry. Now select the TV connection and service type. The following settings are available: TV connection ...
Select the provider for the Fast Scan function. Can only Provider selected in the FastScan search mode. Scan Mode Auto / Blind Scan / Preset Unicable-Setting: Off / On Userband / SRC Addr.: Select the user band that matches the multiswitch, LNB.
Seite 54
Press the OK button to confirm the selection. The following connections are available: Select this menu item if you have connected a digital DVB-T antenna to DTV (T2HD) the TV 2 connection. Select this menu item if you have connected a digital DVB-C cable system Cable (DVB-C) to the TV 2 connection.
Seite 55
TV MENU In the TV menu you can make various settings for picture / sound and program settings. Press the MENU button to open the TV menu. The following setting options are available in the TV menu. Channel / Picture / Sound / Time / Option / Lock CHANNEL In the channel menu you can adapt the program settings to your needs and save them.
Seite 56
Scan Mode: Auto Preset (recommended) Provider: Select the provider for the Fast Scan function. The menu item is only available for Fast Scan. Unicable: Unicable-Setting: Off / On Userband / SRC Addr.: Select the user band that matches the multiswitch, LNB. ...
Seite 57
Search: Start the search. The stations found are added to the station list. Quality: Indicates the signal quality. Strength: Indicates the signal strength. The following options are available in the menu item Analogue manual station search. Storage to: ...
Yellow button: Add a satellite. OK button: Opens the settings of the selected satellite. The following settings can be viewed and edited in the menu. Satellite Name Orbit Position LNB Type DiSEqC1.0 DiSEqC1.1 ...
Seite 59
Storage to: Select the program number on which the station should be saved. Sound system: Color system: Automobile SECAM Current: Select the current station to be changed. Search: Press the ◄ or ► button to start the search. Fine tune: ...
Seite 60
DVB-C Starts the automatic station search. Scan Mode: Full Network scan Frequency (KHz): Only available if the search mode is set to Network Scan. Auto Manually Auto Tuning Network ID: Only available if the search mode is set to network scan. ...
Seite 61
Current: Select the current station to be changed. Search: To start the search, select Search and press the ◄ or ► button. Fine Tune: Press the ◄► buttons to fine tune the frequency. Red button: Delete selected station. Yellow button: ...
Seite 62
User (brightness and contrast can be adjusted). Contrast Set the contrast (only available in Picture mode: User). Brightness Set the brightness (only available in Picture mode: User). Saturation Adjust the color saturation. Sharpness Adjust the Sharpness. Set the color temperature. ...
Seite 63
Balance -1 to -50: Shifts the sound to the left loudspeaker until the right loudspeaker is completely deactivated at -50. Balance 1 to 50: Shifts the sound to the right loudspeaker until the left loudspeaker is completely deactivated at 50. If the setting is set to On, the TV set automatically regulates different volume outputs to the same level.
Seite 64
Use the ▲ ▼ ◄► buttons to select the Time menu item. Press the OK button to enter the Time menu. The following menu items are available in the Time menu: The date and time are set automatically by the reception Clock information (DVB-S / C / T).
Time Shift Size: Set the maximum size of the timeshift file. Free Record Limit: Set the maximum time for a recording. This menu item resets all the settings made (channel / picture / Reset sound) to the delivery status. The device is then in the delivery state.
Set the system lock to On to access the following menu items. A Lock System password query appears. Enter the default password 0000 or the customized password. Here you can set a new password. Please make a note of the Set Passwort new password.
Press the EPG button to open or close the EPG menu. You can operate the EPG menu with the following buttons. Open / close EPG menu. ▲▼◄► Navigate in the menu. Programming a USB recording. It is not possible to program Red button several TV recordings that take place at the same time.
Instant recording Press the black button on the remote control and the recording will start. Press the button to end the recording. A query appears. Yes: Press the ◄ button to stop recording. No: Press the ► button to resume recording. EPG recording Press the EPG button to open the EPG menu.
Seite 69
Eject disc D.SET Opens the disc settings menu. D.Menu Return to the disc menu during playback. D.SUB Select the disc subtitle during playback. Only if available on the disc. Select the disc audio track during playback. Only if available on the D.LAN disc.
Seite 70
Parental: Select the parental control level. If a disc of a higher age is inserted, a password request appears. Password: Adjust the password. The standard password is: 0000 Default: Resets the settings in the Disc Settings menu to their default values.
Seite 71
Control bar: MOVIE Play / pause Rewind Fast forward Previous chapter Next chapter Stop playback. Charset Customize subtitle design. Repeat all Repeat One Repeat None Random On: Random playback (On) ...
Seite 72
When you have zoomed in on the image, press the ▲ ▼ ◄► Move View button to control the image section. Control bar: MUSIC Play / pause Rewind Fast forward Previous track Next track Stop playback ...
Seite 73
Mark music files with the OK button to switch music on or off Music during picture playback. Playlist Displays the playlist. Info Displays information about the playback file. Rotate 90° right Rotates the image file by 90 ° to the right. Rotate 90°...
Seite 74
TECHNICAL DATA USB CONNECTION USB output voltage: 5V / 500mA (not suitable for charging external devices) USB Stick size: Max. 1TB USB Fhard drive: Max 1TB Format: FAT / FAT32 and NTSF (NTSF not for USB record) Codec Media Format Remark Video Audio...
EASY TROUBLESHOOTING If the screen fails or the performance drops significantly, check the TV set using the following instructions: Also check connected devices to find the source of the problem. If the screen still does not work as expected, contact customer support. No function ...
Seite 76
DATA SHEET LDDW220+ / LDDW240+ Device type LDDW220+ LDDW240+ Manufacturer Reflexion Energy efficiency class (standard SD) Power consumption "On" (standard SD) Power consumption "off" / standby 0W / <0,5W Type of electrical display LCD /LED (Class1) Aspect ratio 16:9 Screen resolution...
INFORMATION ON STORAGE AND OPERATION Humidity storage and operation < 80% -10°C to +60°C Storage temperature Usage temperature 0°C to 40°C SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, UltraMedia GmbH & Co. Handels KG declares that the radio equipment type LDDW220+ and LDDW240+ is in compliance with Directive 2014/53 / EU.
