3.3.2. Schritt 2: Vorbereitung Ladestation für Wandmontage

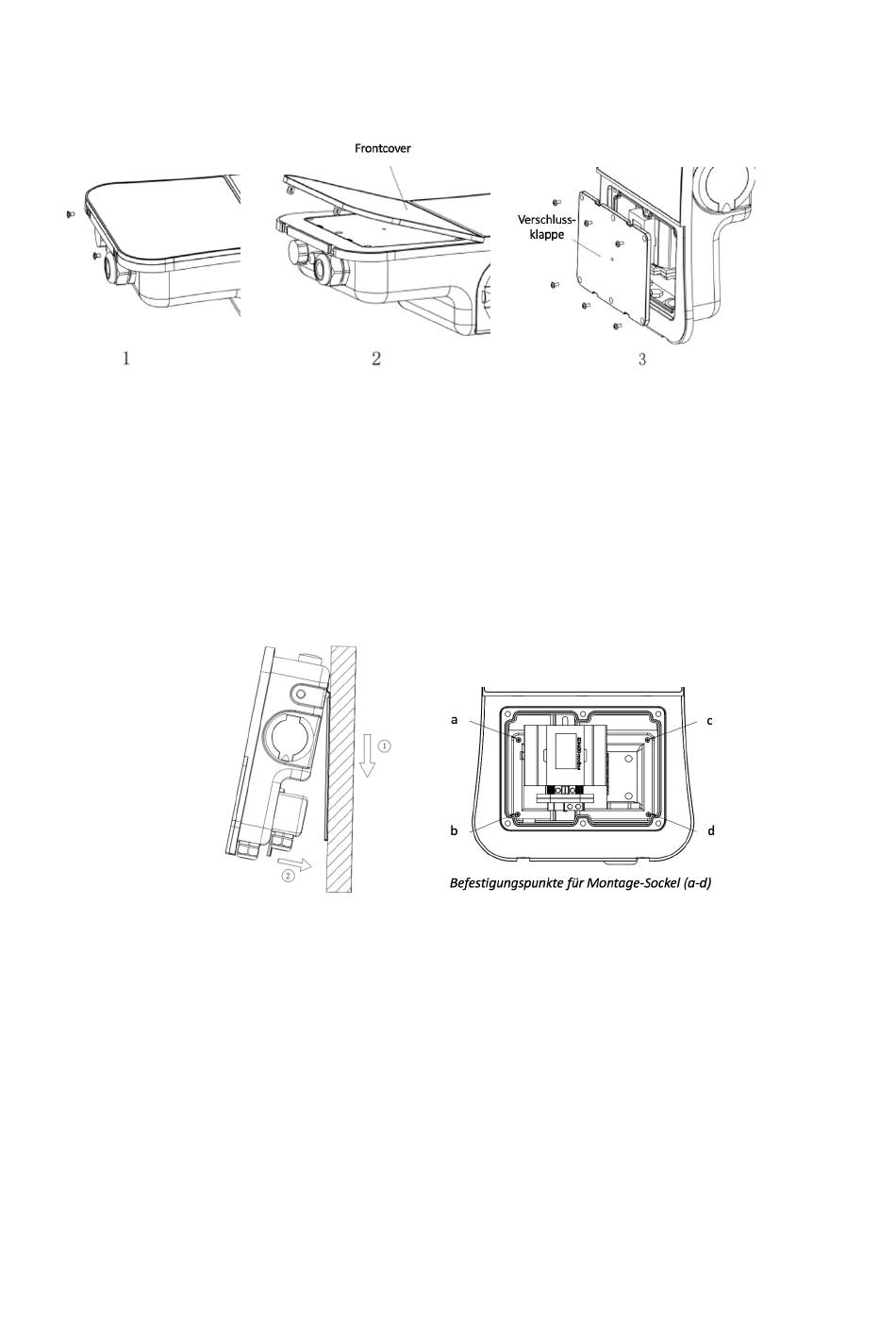

Abbildung 7 - Vorbereitung Montage
Legen Sie die Ladestation auf die Rückseite. Entfernen Sie im ersten Schritt die Befestigungsschrauben unten
(1). Nun können Sie das Frontcover nach oben heben (2) und entfernen. Lösen Sie nun die 6 Schrauben der
Verschlussklappe (3) und entfernen diese ebenso.
3.3.3. Schritt 3: Wandmontage & Anschluss der Ladestation
Abbildung 8 – Wandmontage und Befestigung der Ladestation an Montageplatte
Hängen Sie nun die Ladestation in die Befestigungspunkte des Montage-Sockels ein. Führen Sie das
Zuleitungskabel nach vorn, sodass Sie dieses nachfolgend am MID-Stromzähler befestigen können. Befestigen
Sie die Ladestation mit den Schrauben a-d mit dem Montage-Sockel.
Verbinden Sie nun den Neutralleiter, sowie die stromführenden Leiter (L1/L2/L3) mit dem MID Zähler.
Verbinden Sie ebenso den PE-Leiter mit der Ladestation. Optional kann für die Nutzung der DaheimLaden
Software-Funktionen im letzten Schritt das RJ-45 Kabel verbunden werden.
