3.3. Installationsschritte
Beginnen Sie zunächst mit der Installation des Strom-Zuleitungskabels (und ggf. des Ethernet-Kabels).
3.3.1. Schritt 1: Auswahl der Montage-Art & Befestigung Montage-Sockel
Der Anschluss des Strom-Zuleitungskabels kann mittels Wanddurchbruch von hinten (Option 1, nicht
sichtbares Zuleitungskabel) oder von unten (Option 2) erfolgen.

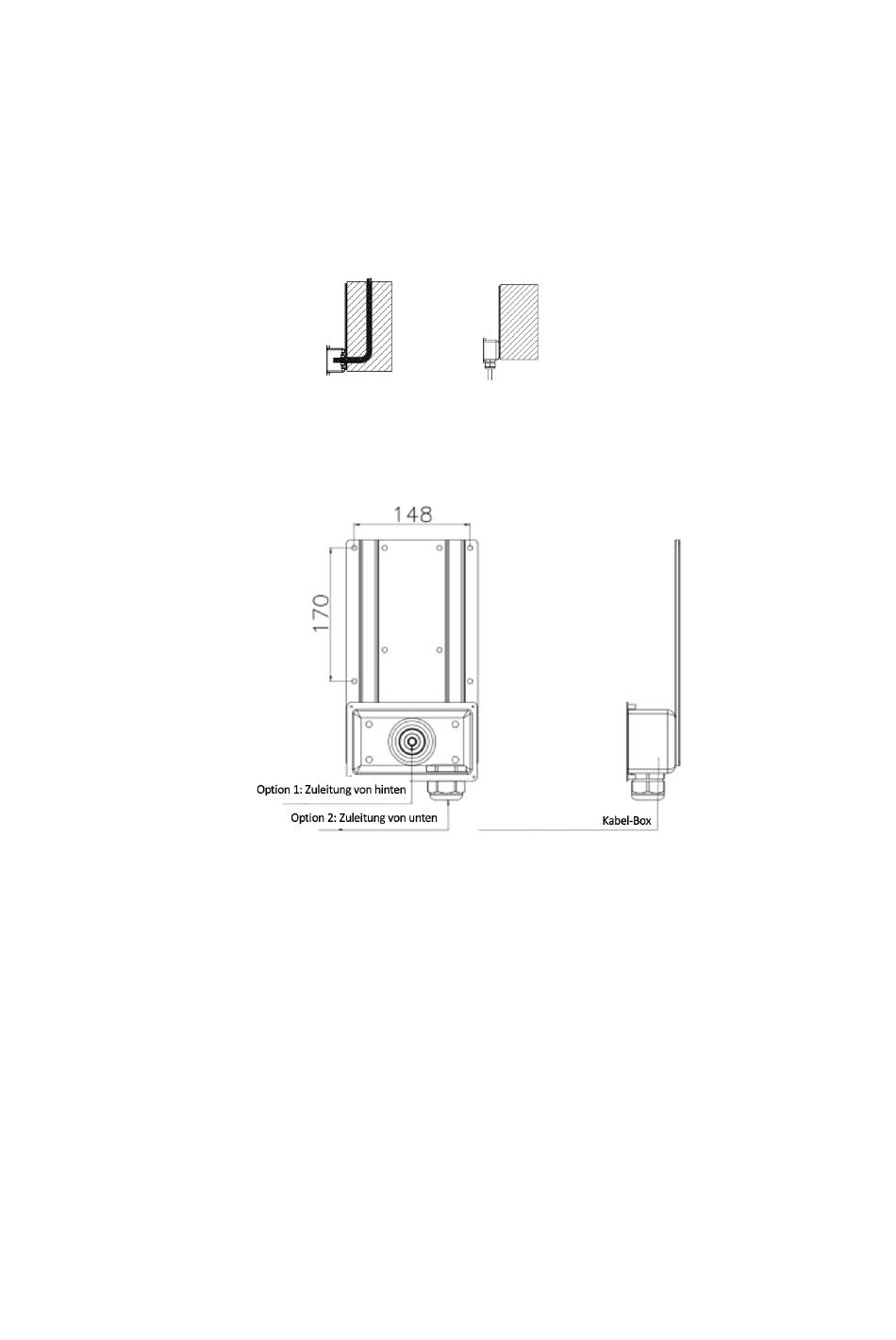

Abbildung 5 – Option 1 links: Zuleitungskabel durch Mauerwerk/Wand,
Option 2 rechts: Zuleitungskabel von unten
Abbildung 6 - Installationsmaße des Sockels
Bohren Sie, wie in der Abbildung unten dargestellt, 4 Montagelöcher mit einem Durchmesser von 10 mm und
einer Tiefe von 55 mm auf der entsprechenden Höhe im Abstand von 170 mm x 148 mm und befestigen Sie
das Montagezubehör mit der in der Verpackung enthaltenen Dehnschraube an der Wand.
DaheimLader Ladestation V1 & V2 Handbuch
11
