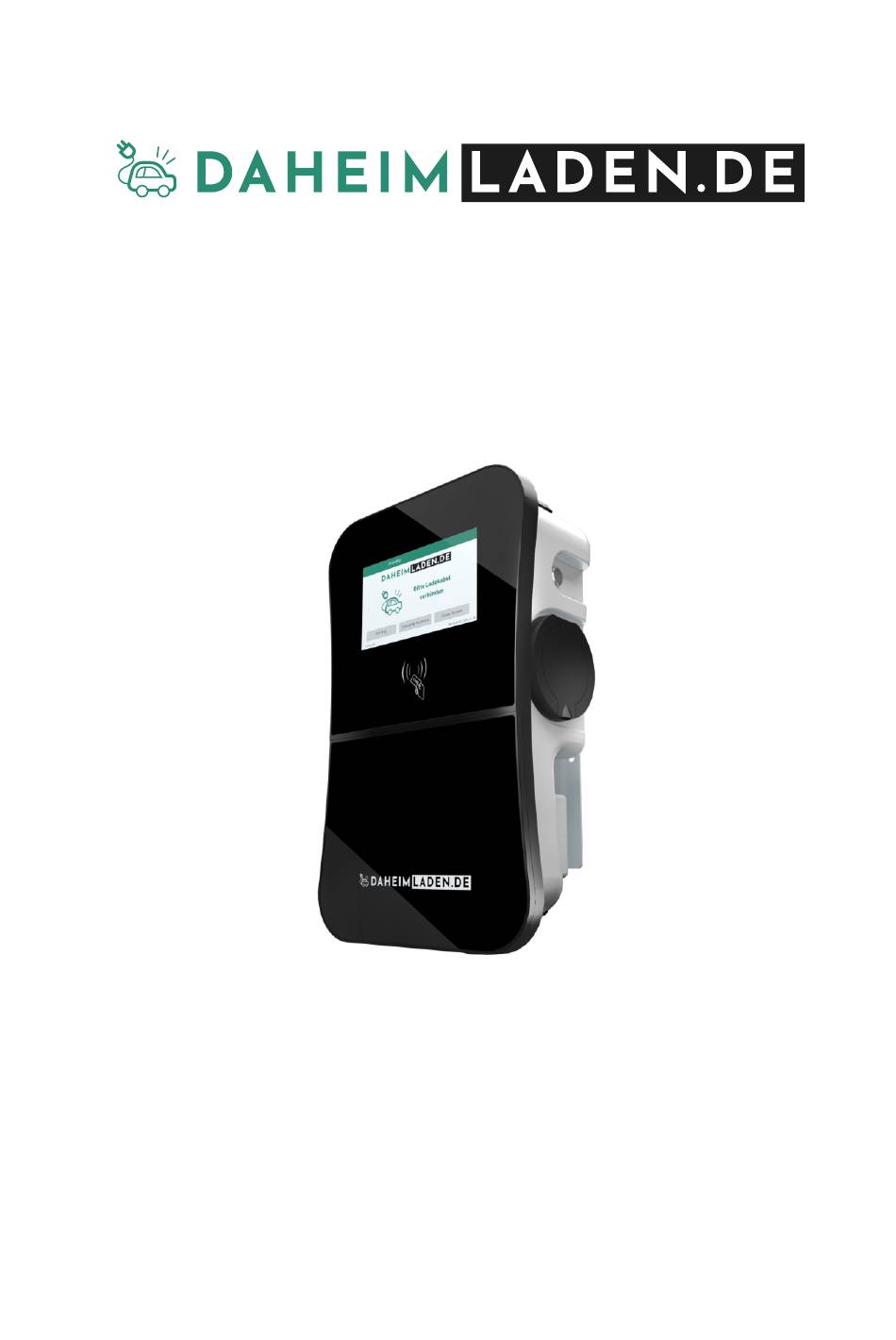

- Seite 1 DaheimLader V1/V2 - Handbuch...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Wenn Sie dieses Handbuch vor der Installation und der Inbetriebnahme nicht sorgfältig lesen, kann dies zu einem fehlerhaften Betrieb führen. • Bei Nichtbeachtung der Sicherheitshinweise besteht die Gefahr von (lebensgefährlichen) Verletzungen, sowie Schäden an der Ladestation. • Dieses Handbuch beschreibt die Installation, den Gebrauch, sowie die Wartung der DaheimLaden Ladestation ‚DaheimLader‘... -
Seite 3: Inhaltsverzeichnis
PRODUKT-STANDARDS ....................3 1.1................................3 RODUKTÜBERSICHT 1.2................................3 EFERENZSTANDARDS 1.3..................................3 ADEMODUS 1.4..................................4 ADEANSCHLUSS 1.5................................5 NSCHLUSSSTECKER PRODUKTINFORMATION ....................6 2.1....................................6 AßE 2.2................................7 LOCK IAGRAMM 2.3..............................7 RODUKTSPEZIFIKATIONEN 2.4............................... -
Seite 4: Produkt-Standards
Case C – ohne fest verbundenem Ladekabel in 5m oder 7,5m Kabellänge 1.2. Referenzstandards Die DaheimLader V1 & V2 Ladestation ist nach den IEC-Normen konzipiert. Zu den Normen dieser Produktserie gehören: IEC 61851-1:2019 1.3. Lademodus Der DaheimLader V1 und V2 Ladestation entspricht dem Lademodus 3. -
Seite 5: Ladeanschluss
1.4. Ladeanschluss Der IEC 61851-1:2019 folgend, ermöglicht den DaheimLaden V1 & V2 Ladestationen eine Ladeverbindung gemäß Case-B (flexibel an Ladestation ansteckbares Kabel) oder Case-C (fest mit Ladestation verbundenes Ladekabel) Verbindung (siehe Abbildung 1). Abbildung 1 - Schematische Zeichnung der CASE C Verbindung DaheimLader Ladestation V1 &... -
Seite 6: Anschlussstecker
1.5. Anschlussstecker Der Ladestecker (Ladestation mit Ladekabel) bzw. Ladesockel (Ladestation mit Ladesockel) der DaheimLaden V1 & V2 Ladestationen entspricht der IEC 62196-2, Type 2. Abbildung 2 - Schematische Abbildung des Ladesteckers (3-phasig Type 2) links und Ladesockel (3-phasig Type 2) rechts DaheimLader Ladestation V1 &... -
Seite 7: Produktinformation
2. Produktinformation 2.1. Maße Die Form und die Abmessungen der DaheimLader Ladestation V1 & V2 sind in Abbildung 3 dargestellt. Abbildung 3 - Maße DaheimLaden Ladestation V1 & V2 (in mm) DaheimLader Ladestation V1 & V2 Handbuch... -
Seite 8: Block Diagramm
2.2. Block Diagramm Das nachfolgende Block Diagramm zeigt schematisch die Funktionseinheiten der DaheimLader V1 & V2 Ladestationen. Start/Stopp Ethernet (OCPP) WIFI (OCPP) Schalter RFID Hauptsteuer- Touch LCD Kartenleser Einheit Display Lade-Verbindung Typ B Abbildung 4 - Block Diagramm – Funktionseinheiten 2.3. -
Seite 9: Technische Spezifikationen
2.4. Technische Spezifikationen 2.4.1. Elektrische Parameter DaheimLader V1 & V2 Eingangsspannung 3-phasig AC, 400V±10% Frequenz 50/60Hz Eingangsklemme L1/ L2/ L3/ N/ PE 2.4.2. Funktionale Parameter Lademodus Modus 3 Plug-and-Charge (einstecken & Ladevorgang direkt starten), Start über Zugriffskontrolle Start/Stopp Schalter Start über RFID Karte, Start über Ladetimer (www.daheimladen.com) - Seite 10 Betriebs-Temperatur -30 ~ 55℃ Relative Luftfeuchtigkeit ≤ 95%, Keine Kondensation von Wassertröpfchen Vibration ＜ 0.5G Innen- oder Außenbereich, gute Belüftung, keine brennbaren, Installations-Orte explosiven Gase DaheimLader Ladestation V1 & V2 Handbuch...
-
Seite 11: Installationsanweisungen
3. Installationsanweisungen 3.1. Lieferumfang Die folgenden Bestandteile sind im Lieferumfang enthalten: 1 Ladestation DaheimLader (11kW V1 oder 22kW V2) ü 2 RFID Karten (Mastercard für Offline Betrieb) + 2 RFID beschriftet mit Seriennummer (Online- ü Betrieb für App) 1 Montageset für Wandbefestigung ü... -
Seite 12: Installationsschritte
3.3. Installationsschritte Beginnen Sie zunächst mit der Installation des Strom-Zuleitungskabels (und ggf. des Ethernet-Kabels). 3.3.1. Schritt 1: Auswahl der Montage-Art & Befestigung Montage-Sockel Der Anschluss des Strom-Zuleitungskabels kann mittels Wanddurchbruch von hinten (Option 1, nicht sichtbares Zuleitungskabel) oder von unten (Option 2) erfolgen. Abbildung 5 –... -
Seite 13: Schritt 2: Vorbereitung Ladestation Für Wandmontage
3.3.2. Schritt 2: Vorbereitung Ladestation für Wandmontage Abbildung 7 - Vorbereitung Montage Legen Sie die Ladestation auf die Rückseite. Entfernen Sie im ersten Schritt die Befestigungsschrauben unten (1). Nun können Sie das Frontcover nach oben heben (2) und entfernen. Lösen Sie nun die 6 Schrauben der Verschlussklappe (3) und entfernen diese ebenso. - Seite 14 3.3.4. Anschlussplan Ladestation Abbildung 9 – Anschlussplan Bitte beachten Sie für die Absicherung des Zuleitungskabels die Vorschriften Ihres Netzbetreibers (TAB). DaheimLader Ladestation V1 & V2 Handbuch...
- Seite 15 3.3.5. Leitungsschutzschalter & integrierter FI Typ B Der DaheimLader V1 und DaheimLader 2 hat eine integrierte Fehlerstromerkennung (Typ B) im Inneren der Ladestation verbaut. Die Fehlerstromerkennung folgt hierbei im Detail gemäß der IEC 62955 + 61008 dem Standard RDC-PD. Die Ladestation führt fortlaufend und eigenständig Fehlerstromselbsttest durch.
-
Seite 16: Betrieb
4. Betrieb 4.1. Inbetriebnahme Nachdem die Ladestation installiert wurde, schalten Sie die Ladestation am Leitungsschutzschalter im Sicherungskasten ein. Das Display der Ladestation wird angehen: 4.2. Steuerung & Display Wie in Abbildung 9 dargestellt, hat die DaheimLaden V1 & V2 Ladestation unterschiedliche Interaktionsmöglichkeiten: ①... -
Seite 17: Informationen Im Lcd Display
4.2.1. Informationen im LCD Display Im Display können die folgenden Informationen abgelesen werden: Bereich 1 Icon Beschreibung kein Symbol Ladestation hat keine Internet-Verbindung Verbindung mit WLAN Verbindung mit WLAN und aktiver Datenübertragung Verbindung mit LAN Kabel Verbindung mit LAN Kabel und aktiver Datenübertragung RFID Karte erkannt Bereich 2... -
Seite 18: Lcd-Display
4.2.2. LCD-Display Das LCD-Display der DaheimLaden V1 & V2 Ladestation zeigt auf dem 7-Zoll-Bildschirm die verschiedenen Statusinformationen der Ladestation, wie in Abbildung 10 dargestellt, an. Abbildung 11 - LCD-Display Inhalte DaheimLader Ladestation V1 & V2 Handbuch... -
Seite 19: Start-Stopp Schalter
4.2.3. RFID Leser & Betriebsmodus Der DaheimLader V1 & V2 ist standardmäßig mit einem RFID-Kartenleser ausgestattet. Der Ladevorgang kann mithilfe einer mit der Ladestation programmierten RFID-Karte gestartet und gestoppt werden. Die mitgelieferten „Master Cards“ benötigen keine Internet-Verbindung und können zu jeder Zeit für das Starten und Stoppen der Ladestation verwendet werden. -
Seite 20: Software Funktionen - Daheimladen Online-Portal
5. Software Funktionen - DaheimLaden Online-Portal 5.1. Konfiguration kabelgebundenes Internet Sie können die Ladestation mit einem Ethernet Kabel oder einer Wifi-Verbindung mit dem Internet verbinden. Bei Nutzung eines Ethernet-Kabels muss lediglich das Ethernet-Kabel (RJ 45 Stecker) mit der Ladestation und Ihrem Router verbunden werden. - Seite 21 Klicken Sie nun auf das Feld WiFi SSID und geben Sie dort den Namen Ihres Routers ein. Achten Sie hierbei unbedingt auf die exakte Eingabe (Groß-/Kleinschreibung/Sonderzeichen/Leerzeichen). Bestätigen Sie die Eingabe mit der „ENTER“ Taste. Geben Sie im Feld WiFi Passwort den Netzwerkschlüssel (Wifi Passwort) Ihres eigenen Netzwerks an, mit dem die Ladestation verbunden werden soll (die Werte in der Darstellung oben sind lediglich Beispiele, hier müssen Ihre eigenen Daten hinterlegt werden).
-
Seite 22: Experten-Einstellungen
5.3. Experten-Einstellungen Die folgenden Experten-Einstellungen können an der Ladestation vorgenommen werden: Seite 1 der Einstellungen Plug & Charge Einstellung des Lademodus. Im ‚Plug & Charge Modus‘ startet der Ladevorgang automatisch ohne Verwendung einer RFID Karte. Button & Charge Einstellung des Lademodus. Im ‚Button & Charge‘ Modus startet der Ladevorgang, nachdem Sie den Start-Stopp Taster betätigt haben. - Seite 23 Seite 2 der Einstellungen Station-ID: Dies ist die Software-Seriennummer Ihrer Ladestation. Die Station-ID benötigen Sie für die Einrichtung des DaheimLaden.com Portals. OCPP Server: ws://csms.daheimladen.com (für die Verwendung der Software-Funktionalität des DaheimLaden Online Portals) OCPP Version: 1.6J (für die Verwendung der DaheimLaden Software-Funktionalität) DHCP: An: Die Ladestation erhält automatisch eine IP-Adresse von Ihrem Router, Aus: Sie vergeben selbst eine statische IP-Adresse (siehe ‚Einstellungen Seite 3‘)
-
Seite 24: Einrichtung Des Online-Portals
5.4. Einrichtung des Online-Portals 1. Öffnen Sie den Internet-Browser Ihres Endgeräts und öffnen die Internet-Seite www.daheimladen.com 2. Legen Sie über die Funktion „Neu Registrieren“ oben rechts einen neuen Benutzer an. 3. Geben Sie nun die Software-Seriennummer(n) Ihrer Ladestation(en) ein. Klicken Sie hierfür oben rechts auf das Icon und öffnen Sie „Account Einstellungen“. - Seite 25 Sie finden die Seriennummer (Station-ID) im Menu „Einstellungen“ auf der zweiten Seite: 12345678901234 Hinterlegen Sie im Eingabefeld die Seriennummer der Ladestation. Geben Sie der Ladestation einen Alias-Namen (ein selbstgewählter Name für das Gerät), mit welchem Sie die Ladestation einfach zuordnen können. Klicken Sie auf „ + “ um die Eingabe abzuschließen. Fügen Sie ggf. weitere DaheimLaden Ladestationen hinzu.
-
Seite 26: App Button Auf Home-Bildschirm Hinzufügen
5.5. App Button auf Home-Bildschirm hinzufügen Das DaheimLaden Online-Portal ist mit einer Ansicht analog zu einer App entwickelt worden. Um kontinuierlich für alle Kunden eine Lösung (iOS / Android) anbieten zu können, bieten wir die App Funktionalität ohne einen Download aus den jeweiligen App-Stores (iOS / Android) an. Sie können unsere App Ansicht zu Ihrem Endgerät wie folgt hinzufügen: Apple iOS Öffnen Sie Safari. -
Seite 27: Maximale Ladeleistung Einstellen
Android Öffnen Sie Chrome. Geben Sie im Browser www.daheimladen.com ein. Klicken Sie das markierte System an. Scrollen Sie in der neuen Ansicht nach unten und klicken Sie „Zum Home-Bildschirm hinzufügen“ an. 5.6. Maximale Ladeleistung einstellen Die Ladestation passt sich automatisch Ihren Verbrauchern (z.B. E-Auto / Plug-In Hybrid) an. Hierbei schaltet die Ladestation automatisch zwischen 1-, 2- oder 3-phasigen Laden um. -
Seite 28: Anlernen Der Rfid Karten
Fahrzeughersteller zu Fahrzeughersteller. Sollte der Ladevorgang Ihres Fahrzeugs nach einer Reduzierung des Ladestroms nicht gestartet werden, so erhöhen Sie den minimalen Ladestrom wieder. Ebenso können Sie im Display der Ladestation den maximalen Ladestrom des Ladevorgangsanpassen. Klicken Sie hierfür auf den „+“ oder „-“ Button im Display. 5.7. -
Seite 29: Remote Start / Stopp Mit Der App
Mastercard Die im Lieferumfang enthaltenen Karten sind standardmäßig bereits auf Ihre Ladestation angelernt. Sie müssen lediglich nachbestellte Mastercard-Karten wie folgt anlernen: • Drücken Sie den Notaus-Schalter und versetzen Sie die Ladestation in den Fehlermodus • Halten Sie eine noch nicht angelernte Mastercard für etwa 10 Sekunden vor das RFID-Lesegerät •... -
Seite 30: Bedienung Der Ladestation
6. Bedienung der Ladestation 6.1. Ladevorgang starten a.) Bei der DaheimLader Ladestation Version mit Ladesockel: Verbinden Sie ihr Typ 2 Ladekabel mit dem Ladesockel der Ladestation (entfällt bei Ladestation mit fest verbautes Ladekabel) b.) Stecken Sie den Ladeadapter in die AC-Ladebuchse des Elektrofahrzeugs. Befindet sich die Ladestation im „Plug-and-Charge“...
