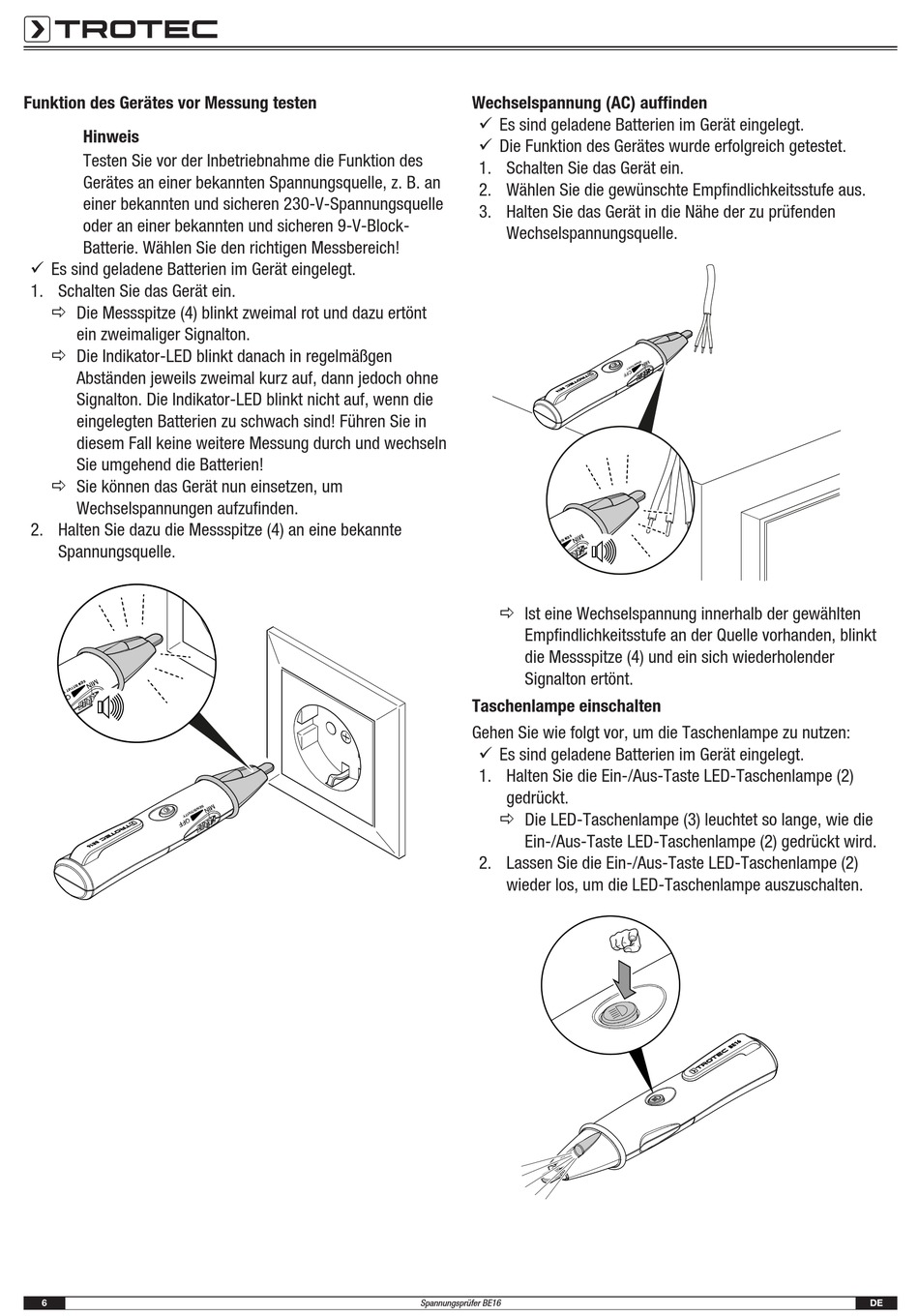

Trotec BE16 Bedienungsanleitung Seite 6

Funktion des Gerätes vor Messung testen
Hinweis
Testen Sie vor der Inbetriebnahme die Funktion des
Gerätes an einer bekannten Spannungsquelle, z. B. an
einer bekannten und sicheren 230-V-Spannungsquelle
oder an einer bekannten und sicheren 9-V-Block-
Batterie. Wählen Sie den richtigen Messbereich!
ü Es sind geladene Batterien im Gerät eingelegt.
1. Schalten Sie das Gerät ein.
ð Die Messspitze (4) blinkt zweimal rot und dazu ertönt
ein zweimaliger Signalton.
ð Die Indikator-LED blinkt danach in regelmäßgen
Abständen jeweils zweimal kurz auf, dann jedoch ohne
Signalton. Die Indikator-LED blinkt nicht auf, wenn die
eingelegten Batterien zu schwach sind! Führen Sie in
diesem Fall keine weitere Messung durch und wechseln
Sie umgehend die Batterien!
ð Sie können das Gerät nun einsetzen, um
Wechselspannungen aufzufinden.
2. Halten Sie dazu die Messspitze (4) an eine bekannte
Spannungsquelle.
6
Wechselspannung (AC) auffinden
ü Es sind geladene Batterien im Gerät eingelegt.
ü Die Funktion des Gerätes wurde erfolgreich getestet.
1. Schalten Sie das Gerät ein.
2. Wählen Sie die gewünschte Empfindlichkeitsstufe aus.
3. Halten Sie das Gerät in die Nähe der zu prüfenden
Wechselspannungsquelle.
ð Ist eine Wechselspannung innerhalb der gewählten
Empfindlichkeitsstufe an der Quelle vorhanden, blinkt
die Messspitze (4) und ein sich wiederholender
Signalton ertönt.
Taschenlampe einschalten
Gehen Sie wie folgt vor, um die Taschenlampe zu nutzen:
ü Es sind geladene Batterien im Gerät eingelegt.
1. Halten Sie die Ein-/Aus-Taste LED-Taschenlampe (2)
gedrückt.
ð Die LED-Taschenlampe (3) leuchtet so lange, wie die
Ein-/Aus-Taste LED-Taschenlampe (2) gedrückt wird.
2. Lassen Sie die Ein-/Aus-Taste LED-Taschenlampe (2)
wieder los, um die LED-Taschenlampe auszuschalten.
Spannungsprüfer BE16 DE
