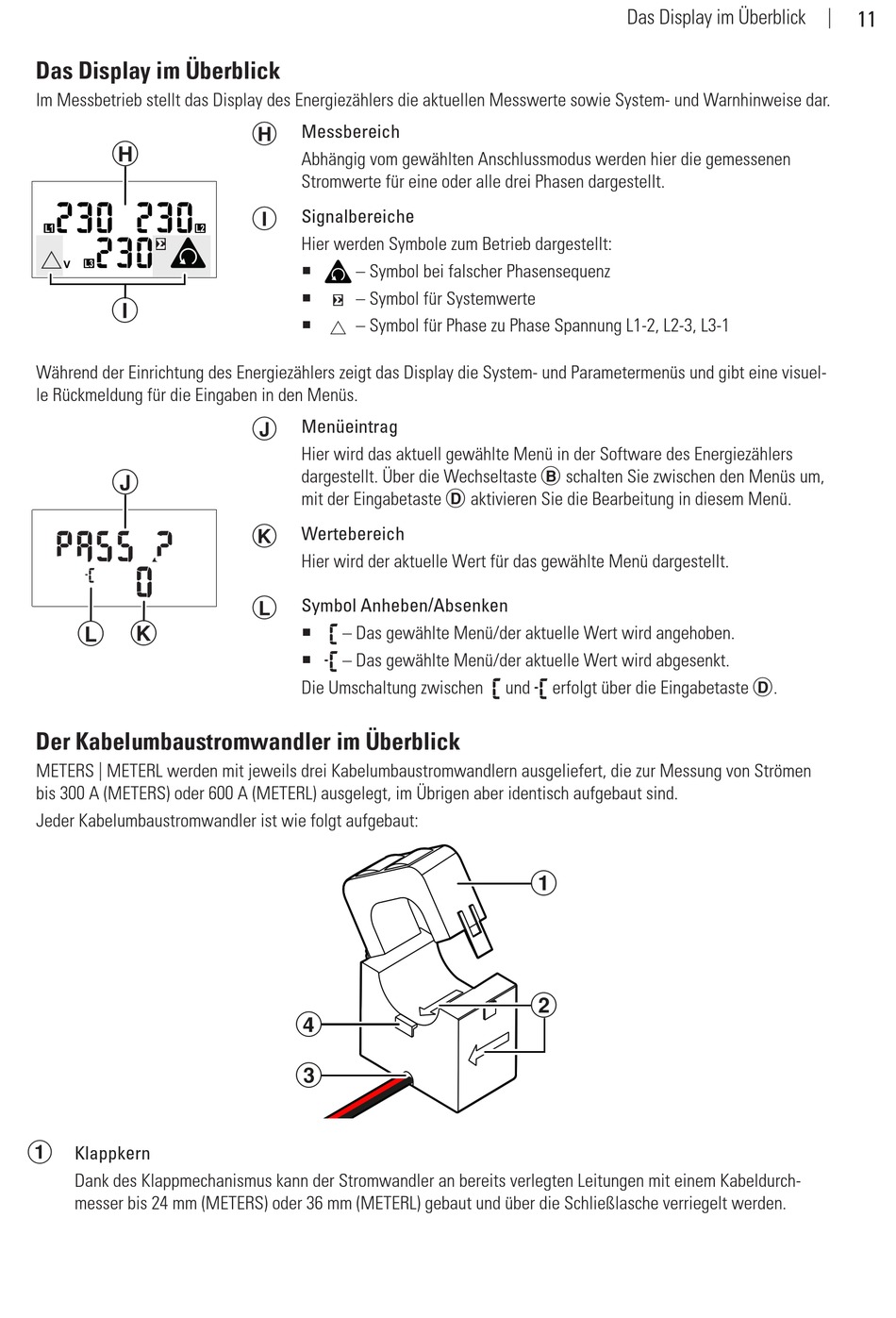

Das Display im Überblick
Im Messbetrieb stellt das Display des Energiezählers die aktuellen Messwerte sowie System- und Warnhinweise dar.
H
I
Während der Einrichtung des Energiezählers zeigt das Display die System- und Parametermenüs und gibt eine visuel-
le Rückmeldung für die Eingaben in den Menüs.
J
L K
Der Kabelumbaustromwandler im Überblick
METERS | METERL werden mit jeweils drei Kabelumbaustromwandlern ausgeliefert, die zur Messung von Strömen
bis 300 A (METERS) oder 600 A (METERL) ausgelegt, im Übrigen aber identisch aufgebaut sind.
Jeder Kabelumbaustromwandler ist wie folgt aufgebaut:
1 Klappkern
Dank des Klappmechanismus kann der Stromwandler an bereits verlegten Leitungen mit einem Kabeldurch-
messer bis 24 mm (METERS) oder 36 mm (METERL) gebaut und über die Schließlasche verriegelt werden.
Messbereich
H
Abhängig vom gewählten Anschlussmodus werden hier die gemessenen
Stromwerte für eine oder alle drei Phasen dargestellt.
Signalbereiche
I
Hier werden Symbole zum Betrieb dargestellt:
– Symbol bei falscher Phasensequenz
ƒ
– Symbol für Systemwerte
ƒ
– Symbol für Phase zu Phase Spannung L1-2, L2-3, L3-1
ƒ
Menüeintrag
J
Hier wird das aktuell gewählte Menü in der Software des Energiezählers
dargestellt. Über die Wechseltaste B schalten Sie zwischen den Menüs um,
mit der Eingabetaste D aktivieren Sie die Bearbeitung in diesem Menü.
Wertebereich
K
Hier wird der aktuelle Wert für das gewählte Menü dargestellt.
Symbol Anheben/Absenken
L
– Das gewählte Menü/der aktuelle Wert wird angehoben.
ƒ
– Das gewählte Menü/der aktuelle Wert wird abgesenkt.
ƒ
Die Umschaltung zwischen
4
3
Das Display im Überblick |
und erfolgt über die Eingabetaste D.
1
2
11
