Danfoss RA 2000 Bedienungsanleitung Seite 2

013G7371
5 7 0 2 4 2 0 0 2 5 8 3 4

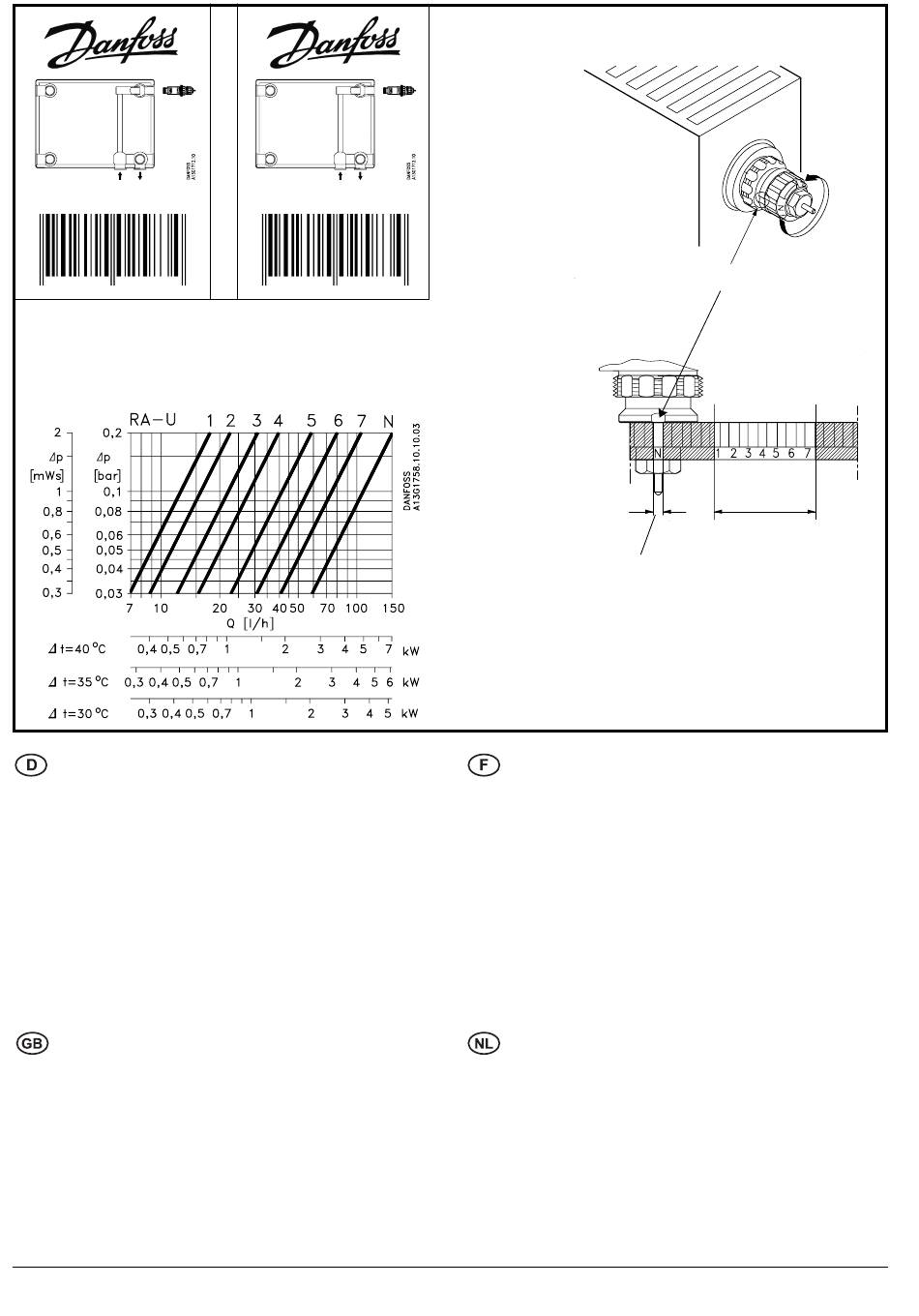

Kapazität: Orientierung für de Voreinstellung vor Ort
Capacity: Information on pre-settings at the assembly site
Capacité: Indications sur le préréglage sur le lieu de montage
Capaciteit: Informatie over voorgekozen instellingen op de
montageplaats
Voreinstellung
Die dimensionierten Einstellwerte lassen sich vor Fühlermontage
ohne Werkzeug einfach und exakt einstellen. Die gelbe Vorein-
stellkrone wird hierzu so verdreht, daß die ermittelte Voreinstell-
zahl mit der Einstellmarkierung übereinstimmt.
In der Einstellung „N" ist der Voreinstellung aufgehoben.
Weitere technische Informationen erhalten Sie über den Handel
oder beim Heizkörperhersteller.
Pre-setting
The dimensioned setting values can be selected simply and pre-
cisely without tools, prior to the fitting of the sensor. For this pur-
pose, the yellow scale ring must be turned to ensure that the pre-
setting figure selected matches the setting mark.
In setting "N" the preset value is fully open.
Detailed information is available from stockists or from the radia-
tor manufacturer.
CD-ST
013G7371
5 7 0 2 4 2 0 0 2 5 8 3 4
Werkseinstellung und Einrohrbetrieb.
Factory setting and one-pipe system.
Réglage d'usine et distribution monotube.
Fabrieksinstelling en eenpijssysteem
Préréglage
Avant d'installer le bulbe thermostatique sur le corps de robinet,
sélectionner la valeur de préréglage du débit souhaitée de façon
simple et précise sans outil spécial. Pour ce faire, tourner la bague
jaune de façon à faire correspondre la valeur de préréglage sou-
haitée avec le repère de réglage sur la partie fixe du corps.
En position « N », la vanne est grande ouverte.
Des informations détaillées sur ce réglage sont disponibles chez
les distributeurs ou le fabricant du radiateur.
Voorinstelling
De gewenste waarde kan gemakkelijk en precies worden
ingesteld zonder speciaal gereedschap (vóór het bevestigen van
het regelelement). Draai hiervoor aan de gele insteldop om te
zorgen dat gekozen getal overeenkomt met het instelmerkteken.
In stand "N" is de instelschuif volledig open.
Zie voor nadere informatie de Danfoss databladen resp.
raadpleeg de radiatoren fabrikant of leverancier.
Einstellmarkierung
Reference mark
Repères de réglage
Instelmarkering
Voreinstellbereich.
Presetting area.
Plage de préréglage.
Voorinstelbereik.
VI.16.N2.59 10-1998
