Montage Der Beleuchtungsleiste Am Fahrradträger - Alu-Line EuroCarry Montageanleitung

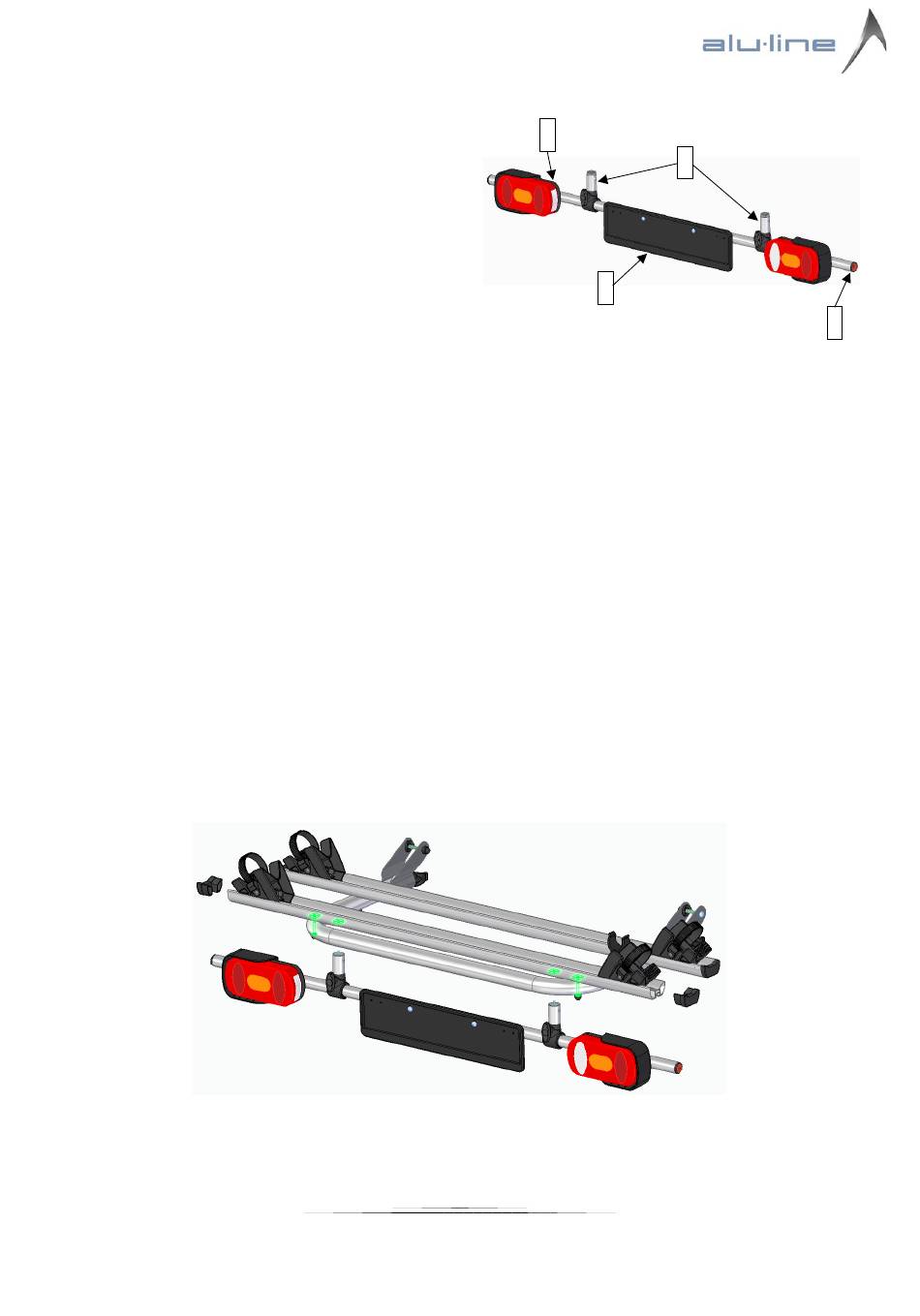

6. Beleuchtungsleiste Art.-Nr.: 65002 (Optional)
6.1 Lieferumfang:
1. 1x vormontierte Beleuchtungsleiste mit
Stecker für 13-polige Steckdose
2. 1x Kennzeichenträger
3. 2x Verbindungsrohr mit Rohrklemme
4. 2x Reflektor-Aufkleber
5. 1x Anbauteile (Schrauben, Muttern usw.)
6.2. Montage der Beleuchtungsleiste am Fahrradträger:
Zuerst muss die äußerste Fahrradschiene vom Ausleger entfernt werden sowie die beiden schwarzen
Kunststoff-Endkappen links und rechts dieser Schiene. Anschließend werden beide Nutensteine einmal
links und einmal rechts in die untere Nut der Fahrradschiene geschoben (es befinden sich nun vier
Nutensteine in der Nut). Beide Kunststoff-Endkappen können wieder angebracht werden. Zwei
Nutensteine müssen mittig zentriert innerhalb des Auslegers platziert werden. Die anderen zwei
Nutensteine, die näher links und rechts am Fahrradschienen-Ende liegen werden jetzt wieder dazu
verwendet die Fahrradschiene an den Ausleger zu schrauben.
Nun werden die Verbindungsrohre (3) mit ihrem rausstehenden Gewinde jeweils in die mittig
liegenden Nutensteine geschraubt bis sie festsitzen. Dabei muss auf den richtigen Abstand rechts und
links geachtet werden, dass beim späteren Montieren der Beleuchtungsleiste (1) die Verbindungsrohre
jeweils zwischen Kennzeichenträger (2) und Leuchte liegen. Im Nachhinein muss die schwarze
Kunststoff-Rohrklemme noch um so viel weiter im Uhrzeigersinn gedreht werden damit die
Flügelschraube betätigt/gelöst und die Beleuchtungsleiste (1) einfach in beide Rohrklemmen gelegt
werden kann. Die Flügelschrauben müssen so handfest wie möglich verschraubt werden wobei darauf
geachtet werden muss, dass die Leuchten immer nach hinten zeigen.
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de
1
2
5
3
4
