Alu-Line EuroCarry Montageanleitung Seite 3

3. Vormontage:
Der Fahrradträger wird in komplett vormontiertem Zustand geliefert und kann direkt am Fahrzeug
montiert werden. Dazu müssen wie folgt Halterungen am Fahrzeug angeschraubt werden.
4. Montage am Fahrzeug:

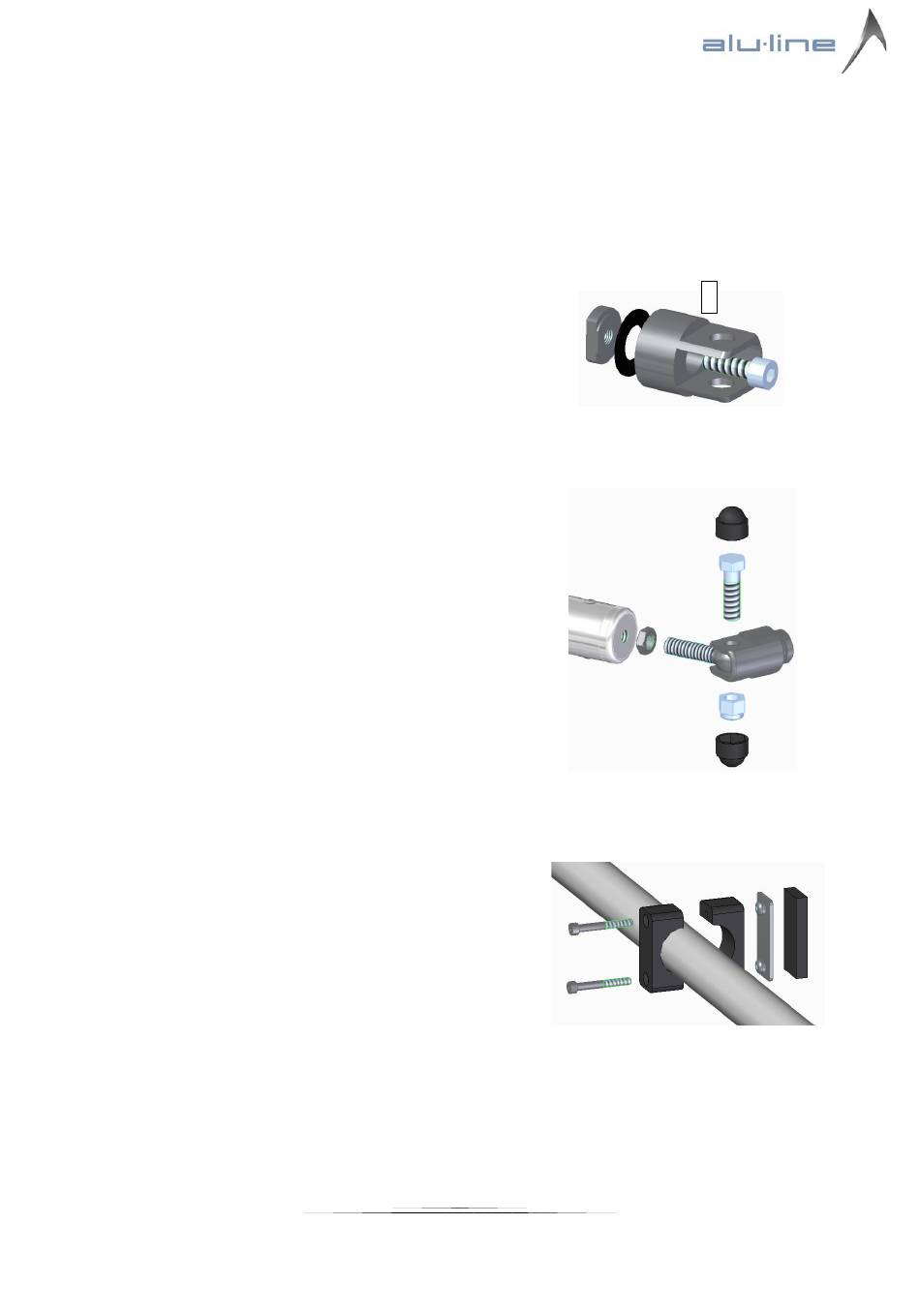

Zunächst erfolgt die Montage der vier Halterungen in
dem jeweils oberen Loch der Scharniere. Hierzu werden
jeweils die Lackschutz-Moosgummi-Zuschnitte auf die
Halter (6) geklebt
Zylinderkopfschrauben
Sondermuttern verschraubt (Anzugsdrehmoment 20Nm).
Zur Sicherung der
Schraubensicherungslack auf das Gewinde angebracht
werden.
Nun werden auf der Beifahrerseite zwei Augenschrauben
und flache Sechskantmuttern M12 auf den Fahrradträger
gedreht. Diese Muttern werden später zum Kontern und
Sichern der Augenschrauben
Einschraubtiefe der Augenschraube in den Fahrradträger
= 20mm). Nun kann der Fahrradträger mit Hilfe der
montierten Augenschrauben,
M12x40 und Sechskantmuttern M12 an die ans Fahrzeug
montierte Halterungen befestigt werden.
Nachdem der Fahrradträger auf der Beifahrerseite mit
dem Fahrzeug fest verschraubt wurde, kann er an die
Fahrzeugrückwand geklappt werden. Jetzt kann mit Hilfe
der linken Augenschrauben der gewünschte Abstand zu
den Scharnieren auf der Fahrerseite einstellt und diese
Seite mit zwei Sicherungssplinten gesichert werden.
Zum Schutz vor Kollision zwischen Tür und Fahrradträger
kann ein zusätzlicher Anschlag (7) am unteren Querrohr
mit zwei Zylinderschrauben M6x50 montiert werden.
Der Schienenträger des EuroCarry kann im unbeladenem Zustand hochgeklappt werden. Zusätzlich
können die Befestigungskrallen (2 + 3 + 4 + 5) runtergeklappt werden.
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de
und dann mit
M8x25mm und
Sonderschraube muss
benötigt (Mindest-
Sechskantschrauben
den
den
etwas
3
6
