DER LEITERRAHMEN (III)
Die beiden Längsträger werden mithilfe der zwei vordersten Querträger miteinander verbunden.
Am Rahmen werden die beiden Aufstiege und zwei Stoßdämpferhalter montiert.
19A
19E
19H

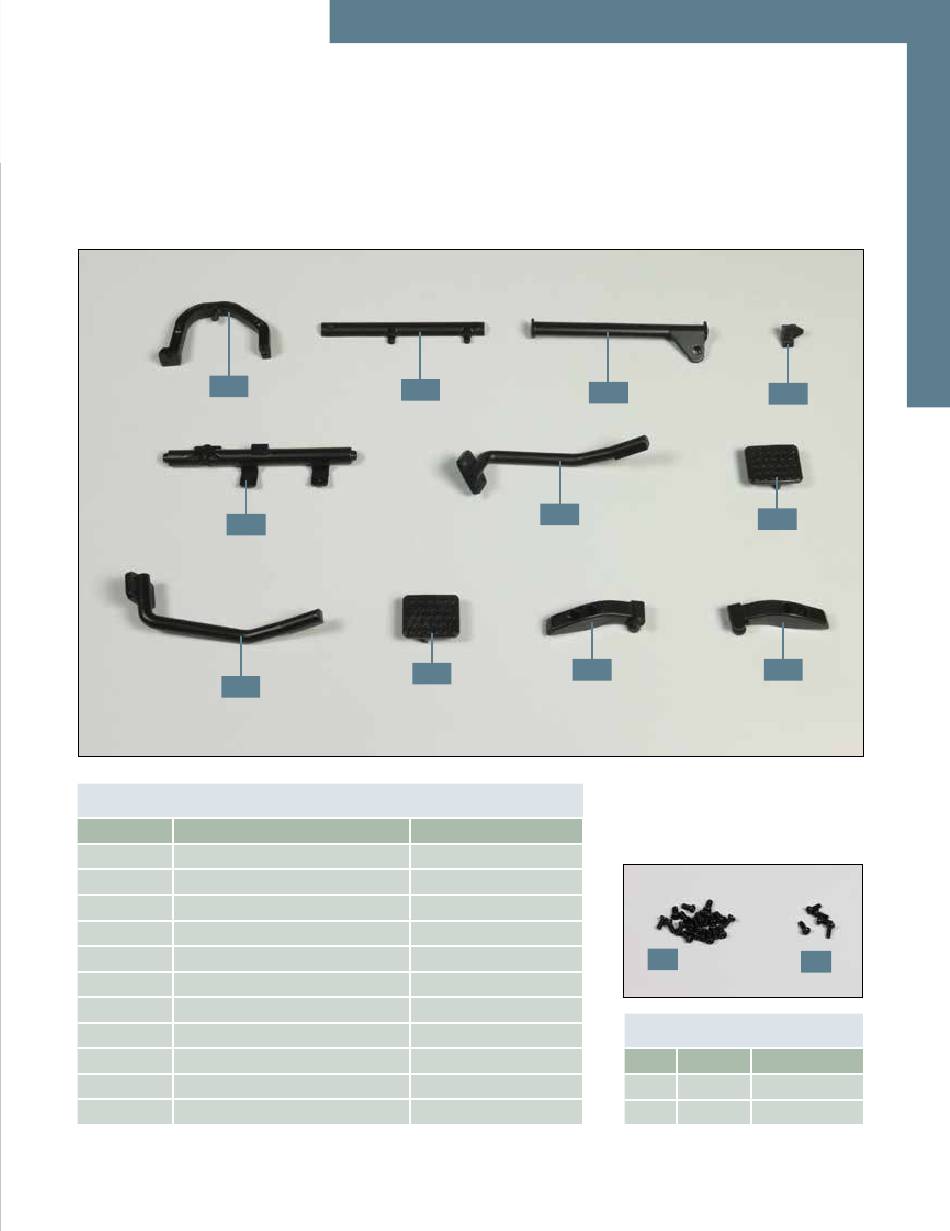

Ihre Bauteile im Überblick
Teilenummer
19A
Motorhalterung vorn
19B
zweiter Querträger, obere Hälfte
19C
zweiter Querträger, untere Hälfte
19D
Fahrerhausauflage
19E
vorderster Querträger
19F
rechter Aufstieg
19G
rechte Trittstufe
19H
linker Aufstieg
19I
linke Trittstufe
19J
linker Stoßdämpferhalter
19K
rechter Stoßdämpferhalter
19B
19I
Name
Zink­Druckguss
Zink­Druckguss
Zink­Druckguss
Zink­Druckguss
Zink­Druckguss
Zink­Druckguss
Zink­Druckguss
Zink­Druckguss
19C
19F
19J
Material
ABS
AM
ABS
ABS
Typ
AM
DM
19D
19G
19K
DM
Schrauben
Anzahl
Abmessungen
18+3
2,0 x 4 mm
4+1
1,7 x 4 mm
3
