Aufstellvorrichtung Ausrichten - Doyma Quadro-Secura Nova R4 Einbauhinweise

EINBAUHINWEISE
Quadro-Secura Hauseinführung
®
2 Montage: Quadro-Secura
(Rohbauteil) Vorbereitung
Zur exakten Positionierung der Quadro-Secura
Nova R4-R (Rohbauteil) muss bauseits ein Schnur-
gerüst vorbereitet werden. Die Schnur kennzeich-
net im Idealfall gleichzeitig die Oberkante des
Rohfußbodens.
Für die Ausbildung von Betonbodenplatten ist nach
WU-Richtlinie (wasserundurchlässig) eine Mindestdicke
von 200 mm zu erbringen. Bei Bodenplatten, die nicht
in dieser Qualität hergestellt werden ist konstruktiv eine
Mindestdicke von 130 mm erforderlich um eine ausrei-
chende Betonüberdeckung der einbetonierten 3-Steg-
dichtung zu gewährleisten. Quadro-Secura
(Rohbauteil) und Aufstellvorrichtung werden zusammen-
gesteckt und mit der Flügelschraube fixiert.

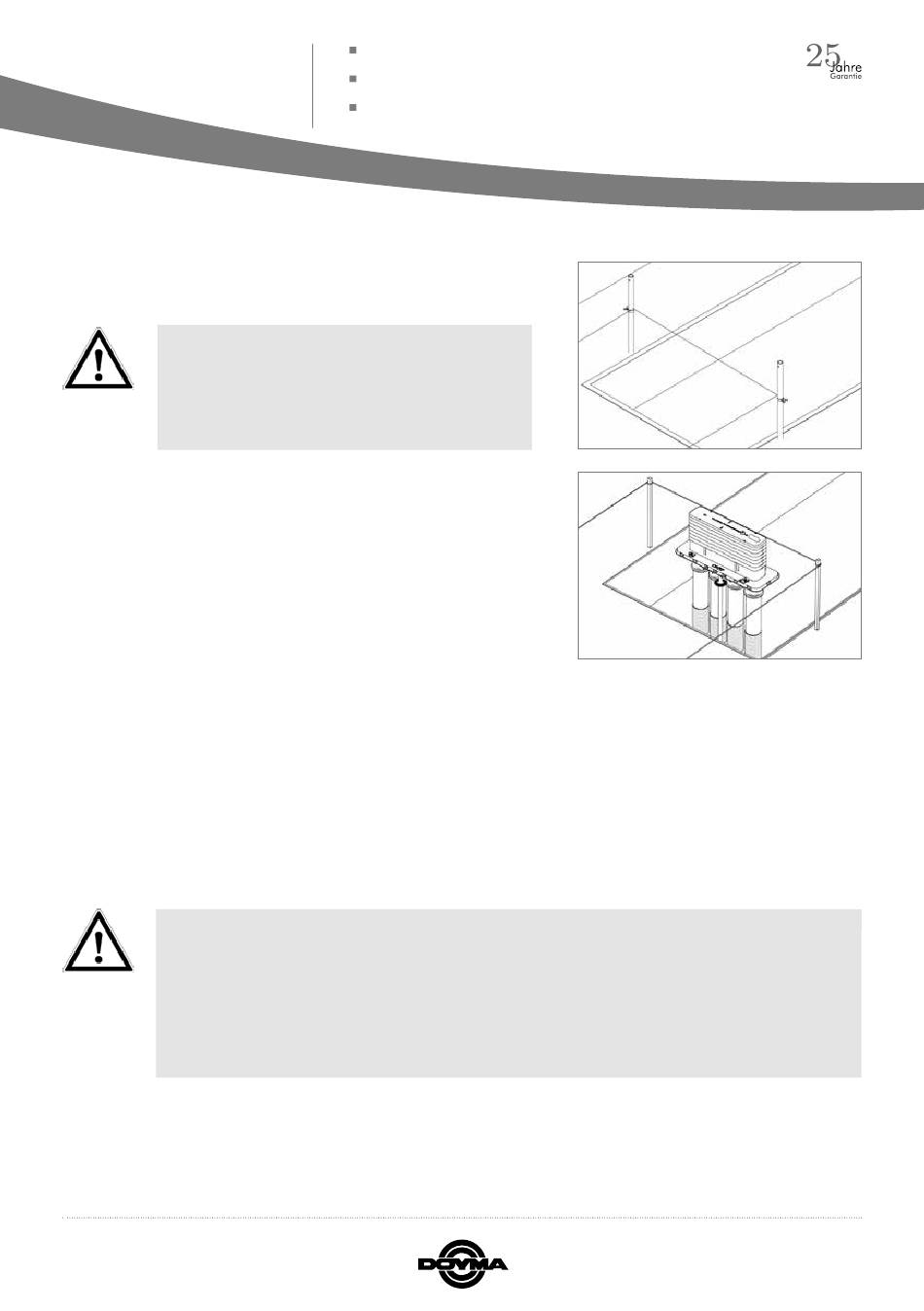

2.1 Aufstellvorrichtung ausrichten

Quadro-Secura Nova R4-R (Rohbauteil) mit der Auf-
®
stellvorrichtung von der Lage am Schnurgerüst in Längs-
richtung ausrichten und positionieren. Dabei mithilfe der
vorhandenen Libelle auf dem Verschlussdeckel das Roh-
bauteil waagerecht ausrichten und ins Erdreich drücken.
Die exakte Höhenlage spielt dabei noch keine Rolle.
• Empfohlenen Wandabstand von 5 cm beachten.
• Das Rohbauteil darf später nicht von den Innenwänden (Rohbauwand + Putz) überdeckt werden.
• Die Anordnung der innenliegenden Rohre sollte parallel zu den Wandseiten erfolgen.
• Bei der Positionierung der Mehrsparten-
• hauseinführung ist zu beachten, dass die Aufstellvorrichtung nicht die Leerrohrtrasse (biege-
steife Mantelrohre/Kabelschutzrohre) behindert.
• Vor dem Einbau ist bzgl. des Abstands Rücksprache mit dem Versorger zu halten.
www.doyma.de
®
Quadro-Secura Nova R4
®
Quadro-Secura Nova R4-R
®
Quadro-Secura Nova R4-I
Nova R4-R
®
Nova R4-R
®
®
Seite 4
