EINBAUHINWEISE
Quadro-Secura Hauseinführung
®

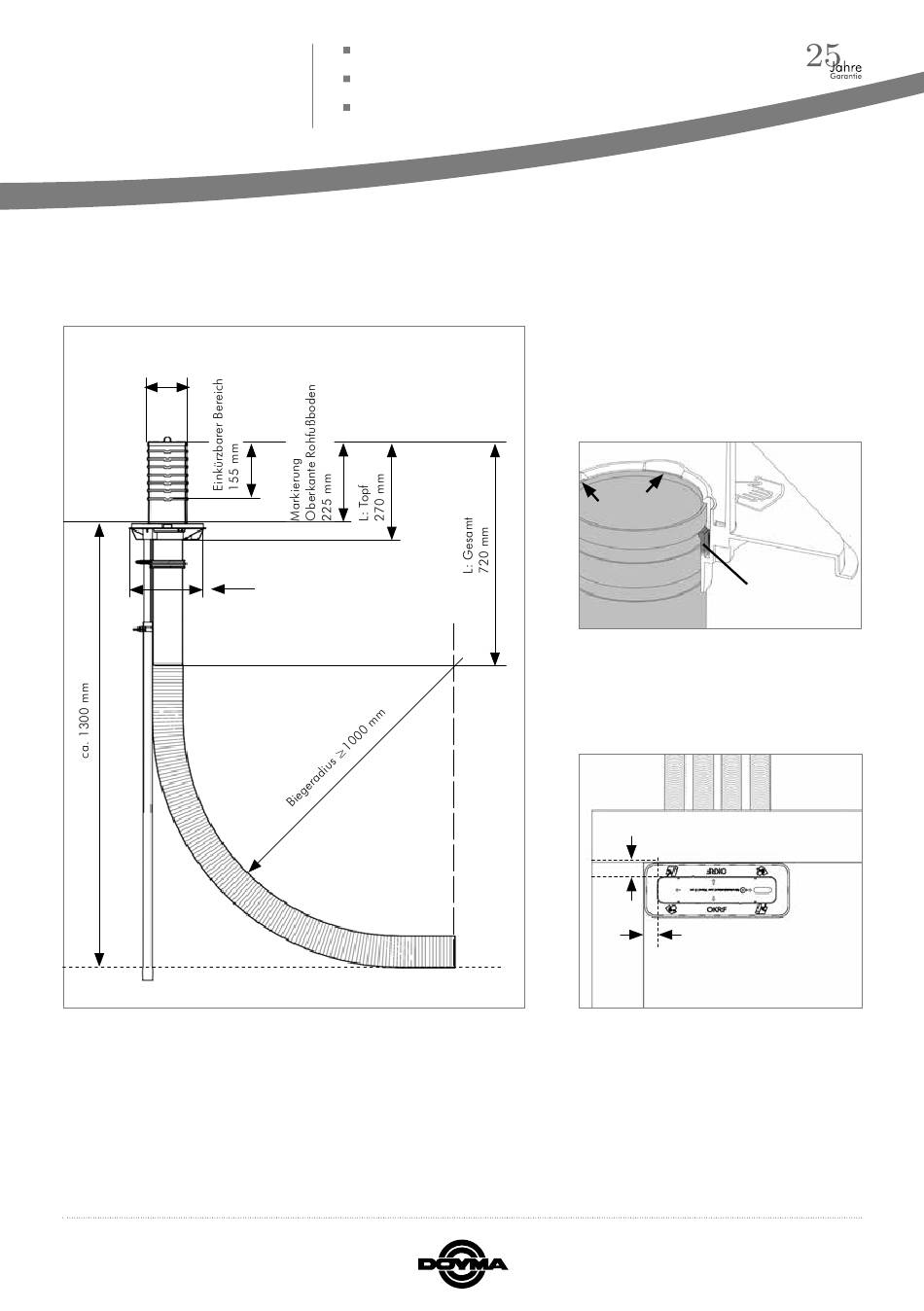

Bemaßung: Quadro-Secura
(Rohbauteil)
L: 479 mm
B: 116 mm
Grabensohle
Quadro-Secura
Quadro-Secura
Quadro-Secura
Nova R4-R
®
Klebe/Anspachtelflansch
L: 579 mm / B: 216 mm
®
Nova R4
®
Nova R4-R
®
Nova R4-I
Sichtkontrolle
Einbau-Vorteil Sichtkontrolle
Snap-Fit ermöglicht das sichere Einrasten
der Mantelrohre in das Rohbauteil.
Platzierung des Rohbauteils
5 cm*
* Bitte stimmen Sie die genauen Maße mit Ihrem
Versorgunsunternehmen ab.
Snap-Fit
5 cm*
Seite 3
