Montageanleitung
Werkzeug
Zur Montage der Anschlageinrichtung wird folgendes Werkzeug benötigt:
Montage mit FHB II-A S M10 x 60/20 R:
Bohrhammer ø 10 mm
•
Handausbläser
•
Reinigungsbürste
•
Auspressgerät
•
Injektionsmörtel FHB II - PF 10x60 oder FHB II - P 10x60
•
Drehmomentschlüssel Stecknuss SW 17
•
Montagehinweise
Die Anschlageinrichtung ist für folgende Untergründe geeignet:
Beton mindestens C20/25
•
Der Montageuntergrund muss eine ausreichende Festigkeit aufweisen.

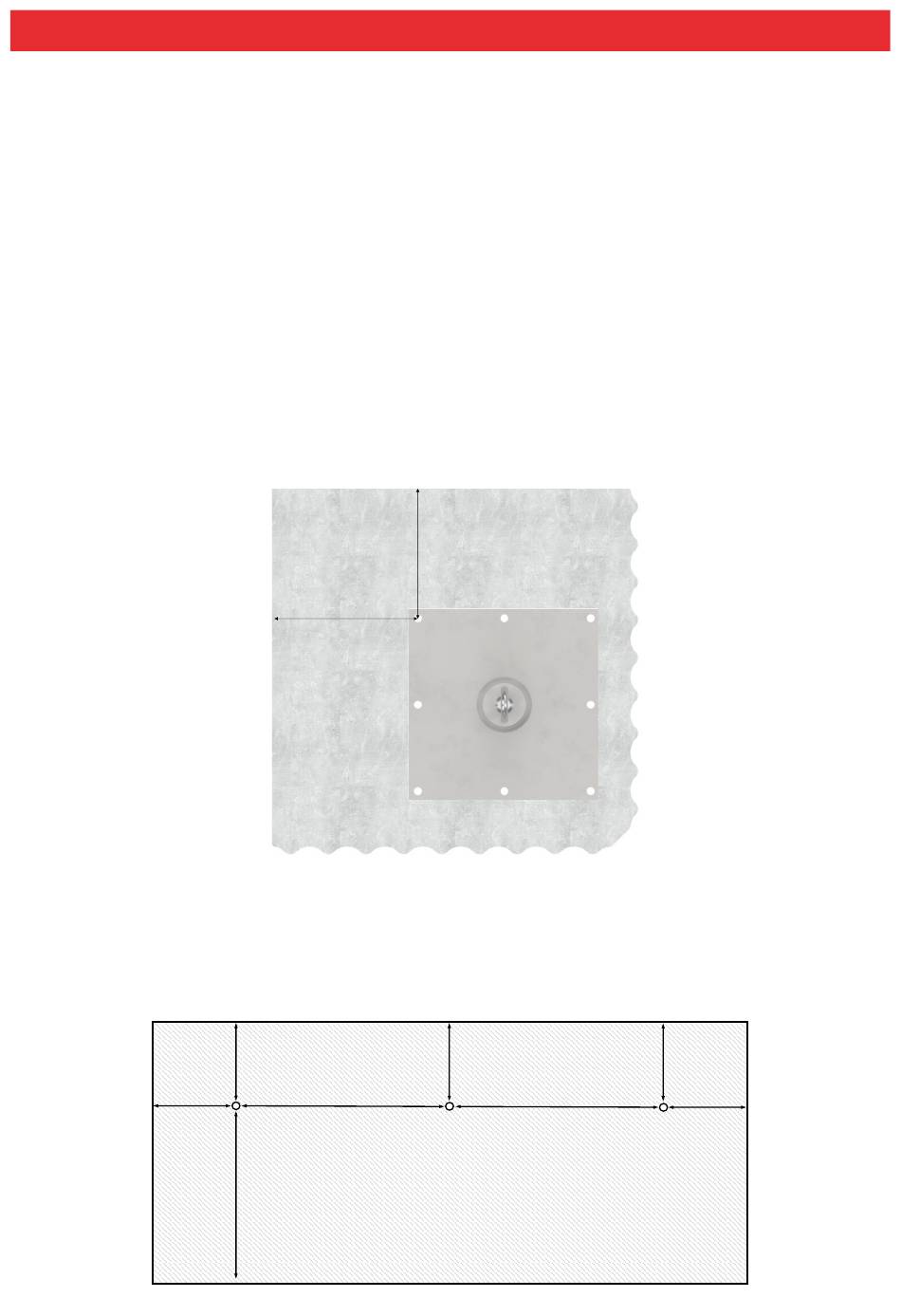

Es gelten die folgenden Mindestrandabstände:
Bei der Montage sind die Vorgaben der abZ und der statischen Berechnung zwingend zu berücksichtigen!
Der Randabstand des äußersten Dübels muss mindestens 700 mm betragen.
Die Anschlageinrichtung sollte grundsätzlich gemäß DGUV Regel 201-056 in einem Abstand von mindestens 2,5 m
zur Absturzkante montiert werden. Der Abstand zwischen den Anschlageinrichtungen sollte bei Seilsystemen 10 m
nicht überschreiten. Bei Einzelanschlagspunkten sollte der Abstand zwischen den Anschlageinrichtungen 7,5 m nicht
übersteigen.
min. 2,5 m
min. 2,5 m
Dok. 1094 Ver. 1.0
Bauteildicke: min. 120 mm
Min. 700 mm
min. 2,5 m
max. 7,5 m
Bei Verwendung als
Einzelanschlagspunkte
max. 10 m
Bei Verwendung als
Seilsystemstütze
Min. 700 mm
min. 2,5 m
max. 7,5 m
Bei Verwendung als
Einzelanschlagspunkte
max. 10 m
Bei Verwendung als
Seilsystemstütze
A-3
min. 2,5 m
min. 2,5 m
2021-09-13
