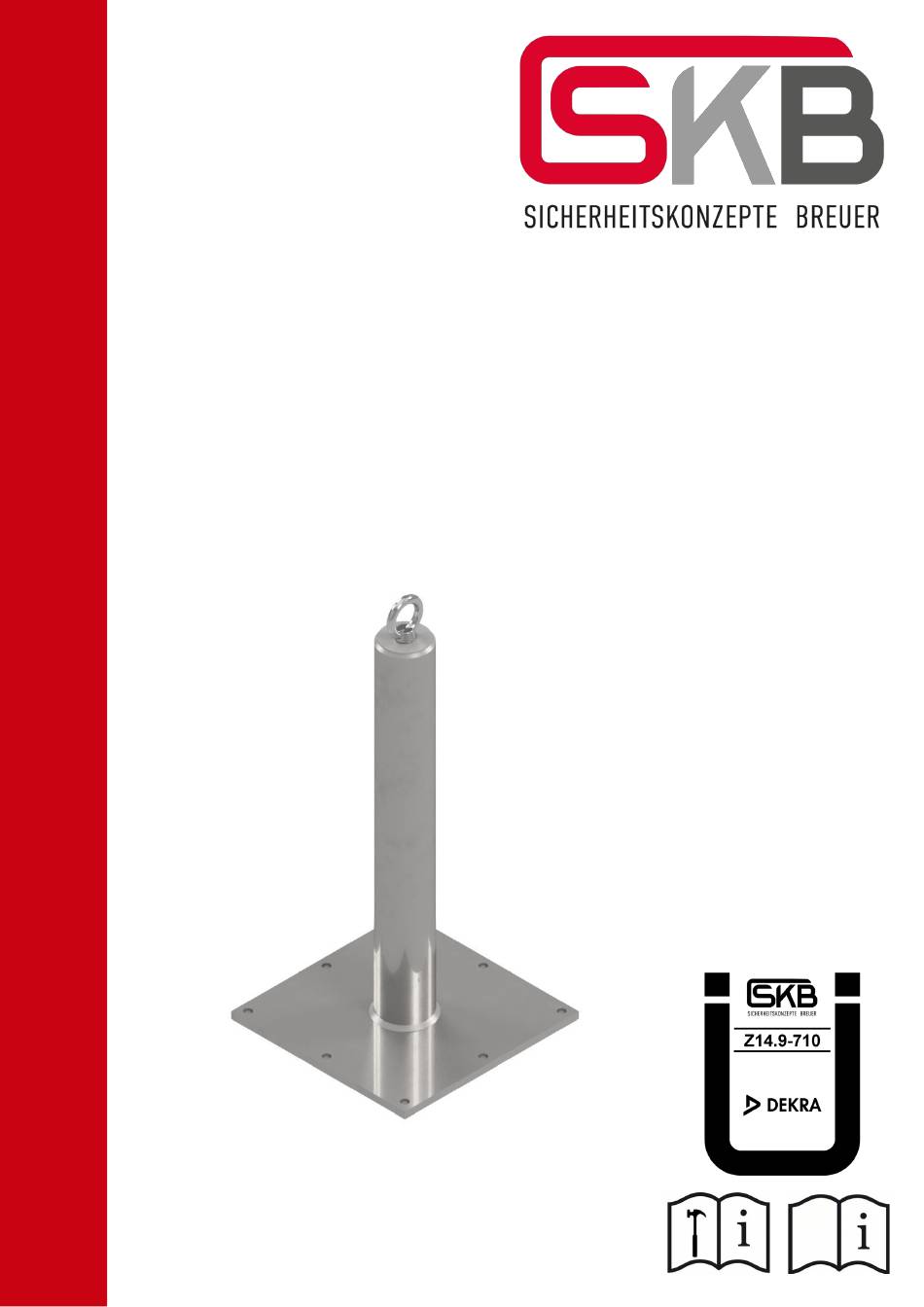

- Seite 1 Gebrauchs– und Montageanleitung Primo 9 AD...
-
Seite 2: Kapitel A - Produktspezifische Angaben Und Montageanleitung
Produktspezifische Angaben und Montageanleitung Allgemeine Hinweise Die Gebrauchsanleitung gilt für die folgenden Produkte: Primo 9 AD Absturzsicherung / Anschlagspunkt Statische Berechnung / abZ Z14.9-710 Die Eignung der PSA zum Auffangen in Verbindung mit dieser Anschlageinrichtung ist mit dem Hersteller der PSA zu klären. - Seite 3 Vor Betreten des absturzgefährdeten Bereichs: Es ist zu prüfen, ob die Bestandteile der Persönlichen Schutzausrüstung gegen Absturz in Ordnung sind und ob sie mit den in dieser Gebrauchsanleitung bzw. auf der Kontrollkarte genannten übereinstimmen. Alle System- komponenten sind auf Vollständigkeit und Unversehrtheit zu prüfen.
-
Seite 4: Montagehinweise
Montageanleitung Werkzeug Zur Montage der Anschlageinrichtung wird folgendes Werkzeug benötigt: Montage mit FHB II-A S M10 x 60/20 R: Bohrhammer ø 10 mm • Handausbläser • Reinigungsbürste • Auspressgerät • Injektionsmörtel FHB II - PF 10x60 oder FHB II - P 10x60 •... -
Seite 5: Aushärtezeiten
Montage mit FHB II-A S M10 x 60/20 R Platzieren Sie die Anschlageinrichtung an der gewünschten Stelle auf dem Montageuntergrund. Die 4 Bohrlöcher Staub von der Ober- Die Bohrlöcher sind Erneut Staub von Jedes Bohrloch ist ø 10 mm rechtwink- fläche entfernen mit der Reinigungs- der Oberfläche ent-... - Seite 6 Zur Sicherung der Ringschraube ist unbedingt hochfeste Schraubensicherung (z.B. Loctite) zu verwenden. Ringöse aufsetzen und rechts herum einschrauben, bis sie vollflächig auf der Stirnfläche des Rohres aufliegt. Ringöse mit der Hand abschließend festziehen. Dok. 1094 Ver. 1.0 2021-09-13...
- Seite 7 Montagefirma Produkt Baujahr Sektion Monteur Ausführung Seriennr. Montagedatum Verbaute Anzahl Montageprüfung Primo 9 AD Einbauanleitung des Herstellers beachtet Betongüte min. C 20/25 Kein Überbeton / Estrich vorhanden Randabstand zum Bauteil min. 700 mm Bohrlochdurchmesser 10 mm ...
-
Seite 8: Kapitel B - Allgemeine Sicherheitsbestimmungen
Kapitel B - Allgemeine Sicherheitsbestimmungen Allgemeine Hinweise Die in dieser Broschüre formulierten Sicherheitshinweise sind unbedingt vor der Montage und der Benutzung von Anschlageinrichtungen zu lesen. Es ist dabei wichtig, dass alle Punkte klar verstanden und alle Vorgaben eingehal- ten werden. Sollten die Produkte im Ausland vertrieben werden, trägt der Händler die Verantwortung dafür, dass die gesamte Herstellerdokumentation in der entsprechenden Landessprache mitgeliefert wird. -
Seite 9: Verwendung
Sturz über die Absturzkante möglich ist. Über die Montage ist ein Montageprotokoll anzufertigen und die Montagedokumentation ist zur Einsicht aufzubewah- ren. Hierzu kann das in diesem Heft abgedruckte Montageprotokoll oder alternativ die SKB Doku App genutzt wer- den. -
Seite 10: Transport Und Lagerung
Transport und Lagerung Der Transport und die Lagerung hat in den Originalverpackungen der Sicherheitskonzepte Breuer GmbH zu erfol- gen. Die Lagerung soll witterungsgeschützt und trocken erfolgen. Durch Transport und Lagerung dürfen keine Schä- den an den Produkten entstehen. Regelmäßige Überprüfung Die Anschlageinrichtungen sind einer regelmäßigen Überprüfung durch einen von Sicherheitskonzepte Breuer GmbH geschulten und zertifizierten Sachverständigen zu unterziehen. - Seite 11 Kontrollkarte Sicherheitskonzepte Breuer GmbH ____________________________ ____________________________ Broekhuysener Straße 40 Produkt Kaufdatum 47638 Straelen ____________________________ ____________________________ ____________________________ Typenbezeichnung Chargen- oder Seriennummer Norm ____________________________ ____________________________ ____________________________ Standort Herstellungsjahr Datum der Montage Datum Grund für die Bearbeitung Festgestellte Schäden bzw. Name und Unterschrift des Nächste Prüfung (regelmäßige Überprüfung oder durchgeführte Instandsetzungen...
