Gebrauchs– und
Montageanleitung
Primo 6 AD
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SKB Primo 6 AD

Inhaltszusammenfassung für SKB Primo 6 AD

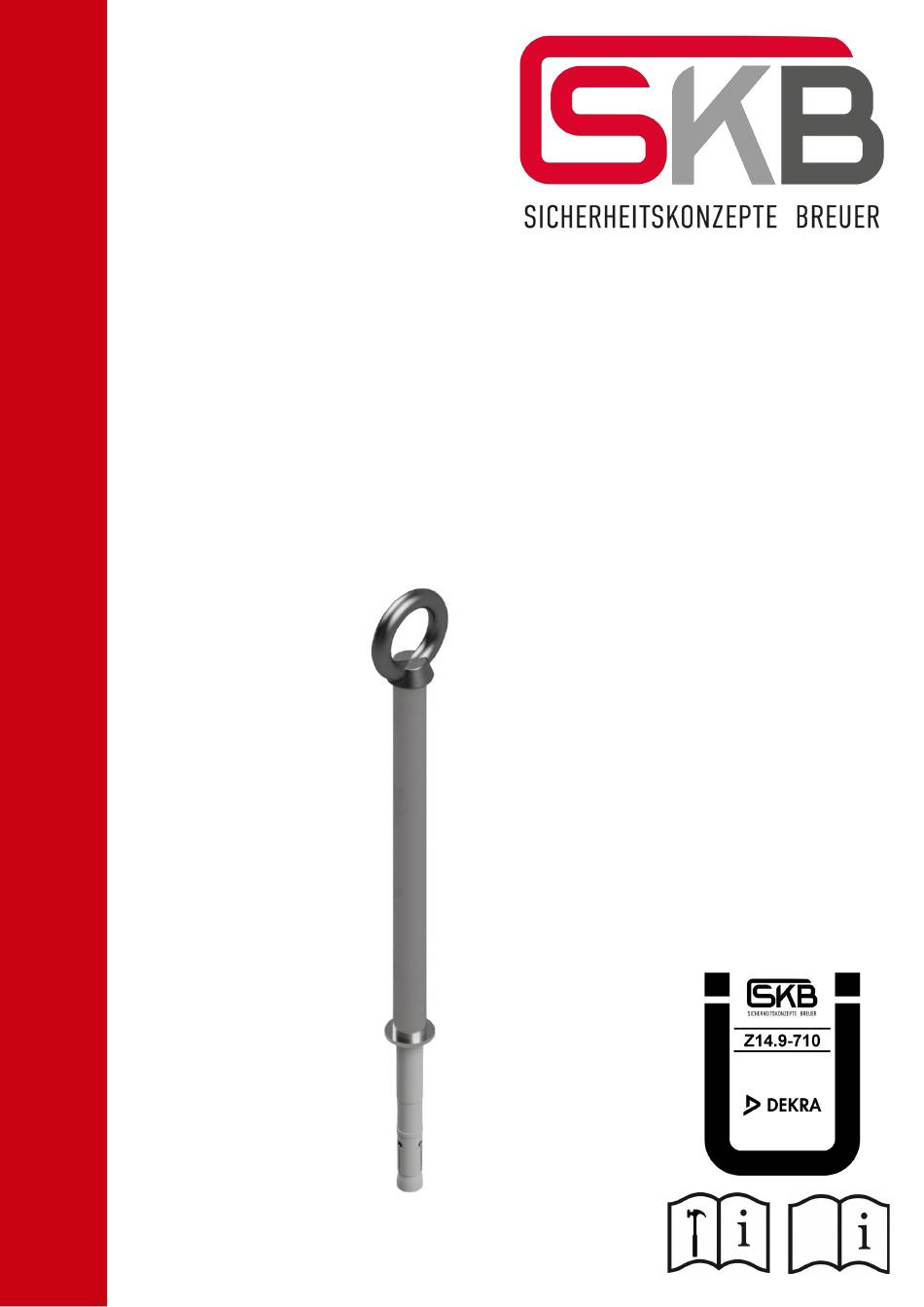

  • Seite 1 Gebrauchs– und Montageanleitung Primo 6 AD...

  • Seite 2: Kapitel A - Produktspezifische Angaben Und Montageanleitung

    Kapitel A - Produktspezifische Angaben und Montageanleitung Allgemeine Hinweise Die Gebrauchsanleitung gilt für die folgenden Produkte: Primo 6 AD Anschlageinrichtung Typ A abZ Z-14.9-710 Die Eignung der PSA zum Auffangen in Verbindung mit dieser Anschlageinrichtung ist mit dem Hersteller der PSA zu klären.
  • Seite 3 Vor Betreten des absturzgefährdeten Bereichs: Es ist zu prüfen, ob die Bestandteile der Persönlichen Schutzausrüstung gegen Absturz in Ordnung sind und ob sie mit den in dieser Gebrauchsanleitung bzw. auf der Kontrollkarte genannten übereinstimmen. Alle System- komponenten sind auf Vollständigkeit und Unversehrtheit zu prüfen.

  • Seite 4: Montagehinweise

     Hammer  Drehmomentschlüssel Stecknuss SW 24  Montagehinweise Die Anschlageinrichtung Primo 6 AD ist für folgende Untergründe geeignet: Beton mindestens C20/25 Bauteildicke: min. 140 mm  Der Montageuntergrund muss eine ausreichende Festigkeit aufweisen. Es gelten die folgenden Mindestrandabstände: Min. 300 mm Min.
  • Seite 5 Montage Primo 6 AD 1. Bohrloch markieren, Randabstand von 300 mm zur 2. Bohrloch Ø 16 mm rechtwinklig zur Betonoberfläche min. 108 mm (h ) tief in den Beton bohren. Betonkante berücksichtigen (Kante des Betonbauteils, nicht Gebäudekante) 3. Entstandenen Staub von der Betonplatte entfernen 4.
  • Seite 6 7. Das Rohr an der Setzhilfe mit 110 Nm rechts herum 8. Das Gewinde des Bolzenankers muss nach dem Fest- festziehen. ziehen min. 40 aus der Betonoberfläche ragen. Ragt das Gewinde mehr als 70 mm raus, kann der Dübel nicht mehr verwendet werden.
  • Seite 7 Bauvorhaben Montagefirma Produkt Baujahr Sektion Monteur Ausführung Seriennr. Montagedatum Verbaute Anzahl Montageprüfung Primo 6 AD  Einbauanleitung des Herstellers beachtet  Kein Überbeton / Estrich vorhanden  Randabstand min. 300 mm  Betongüte min. C 20/25  Mindestbauteildicke 140 mm ...

  • Seite 8: Kapitel B - Allgemeine Sicherheitsbestimmungen

    Kapitel B - Allgemeine Sicherheitsbestimmungen Allgemeine Hinweise Die in dieser Broschüre formulierten Sicherheitshinweise sind unbedingt vor der Montage und der Benutzung von Anschlageinrichtungen zu lesen. Es ist dabei wichtig, dass alle Punkte klar verstanden und alle Vorgaben eingehal- ten werden. Sollten die Produkte im Ausland vertrieben werden, trägt der Händler die Verantwortung dafür, dass die gesamte Herstellerdokumentation in der entsprechenden Landessprache mitgeliefert wird.

  • Seite 9: Verwendung

    Verwendung Alle Anschlageinrichtungen dienen ausschließlich der Sicherung von Personen gegen Absturz aus der Höhe. Die Anschlageinrichtungen dürfen nicht zweckentfremdet (z.B. für den Materialtransport oder als Hebeeinrichtung) ver- wendet werden. Darüber hinaus müssen die festgelegten Einsatzbedingungen eingehalten werden. Die Anschlageinrichtungen dürfen ausschließlich von ausgebildeten Personen genutzt werden, die in der sicheren Benutzung unterwiesen sind und über entsprechende Kenntnisse verfügen.

  • Seite 10: Transport Und Lagerung

    Transport und Lagerung Der Transport und die Lagerung hat in den Originalverpackungen der Sicherheitskonzepte Breuer GmbH zu erfol- gen. Die Lagerung soll witterungsgeschützt und trocken erfolgen. Durch Transport und Lagerung dürfen keine Schä- den an den Produkten entstehen. Regelmäßige Überprüfung Die Anschlageinrichtungen sind einer regelmäßigen Überprüfung durch einen von Sicherheitskonzepte Breuer GmbH geschulten und zertifizierten Sachverständigen zu unterziehen.
  • Seite 11 Kontrollkarte Sicherheitskonzepte Breuer GmbH Broekhuysener Straße 40 ____________________________ ____________________________ 47638 Straelen Produkt Kaufdatum ____________________________ ____________________________ ____________________________ Typenbezeichnung Chargen- oder Seriennummer Norm ____________________________ ____________________________ ____________________________ Standort Herstellungsjahr Datum der Montage Datum Grund für die Bearbeitung Festgestellte Schäden bzw. Name und Unterschrift des Nächste Prüfung (regelmäßige Überprüfung oder durchgeführte Instandsetzungen...
  • Seite 12 Broekhuysener Straße 40 47638 Straelen Tel: +49 (0) 2834 94 30 100 Fax: +49 (0) 2834 94 30 562 info@sicherheitskonzepte-breuer.com www.sicherheitskonzepte-breuer.com © Sicherheitskonzepte Breuer GmbH...
