Induktiver sensor – doppelsensor für schwenkantriebe

Werbung

Technische Daten
Kabelqualität
Adernquerschnitt
Umgebungsbedingungen
Umgebungstemperatur
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Schaltzustandsanzeige

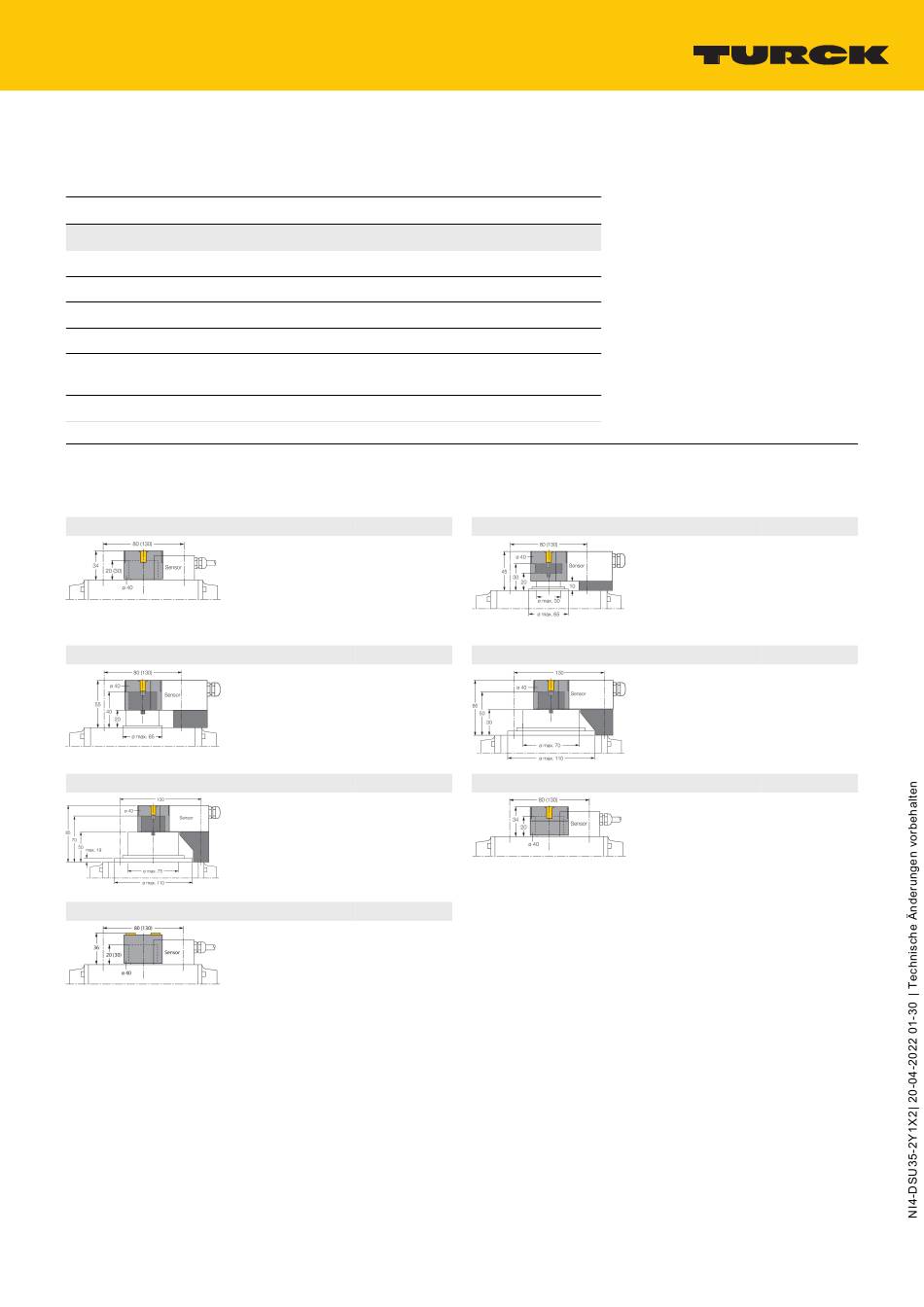

Montagezubehör
BTS-DSU35-EB1
BTS-DSU35-Z02
BTS-DSU35-Z07
BTS-DSU35-EU2
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 2|4
Ø 5.2  mm, Blau, LifYY, PVC, 2  m
4 x 0.34  mm

-25...+70  °C
55 Hz (1 mm)
30 g (11 ms)
IP67
6198  Jahre nach SN 29500 (Ed. 99) 40
°C
2 x LED, gelb / rot
6900225
Betätigungsset (Puck) für
Doppelsensoren; Endlage bedämpft;
Lochbild auf Flanschfläche:
80 x 30 mm und 130 x 30 mm;
Anschlusswelle (Wellenzapfen) Höhe:
20 mm (30 mm) / Ø: max. 30 mm
6900230
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 65 mm;
Lochbild auf Flanschfläche: 30 x 80
mm (30 x 130 mm); Anschlusswelle
(Wellenzapfen) Höhe: 20 mm (30
mm) / Ø: max. 40 mm
6900403
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 110 mm;
Lochbild auf Flanschfläche: 30 x 130
mm; Anschlusswelle (Wellenzapfen)
Höhe: 50 mm / Ø: max. 75 mm
6900455
Betätigungsset (Puck) für
Doppelsensoren; Endlage
unbedämpft für rechts- und
linksdrehende Antriebe; Lochbild
auf Flanschfläche 80 x 30 mm
und 130 x 30 mm; Anschlusswelle
(Wellenzapfen) Höhe 20 (30) / Ø max.
30 mm
2
BTS-DSU35-Z01
BTS-DSU35-Z03
BTS-DSU35-EBE3
6900229
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 65 mm;
Lochbild auf Flanschfläche: 30 x 80
mm (30 x 130 mm); Anschlusswelle
(Wellenzapfen) Höhe: 20 mm / Ø:
max. 30 mm
6900231
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 110 mm;
Lochbild auf Flanschfläche: 30 x 130
mm; Anschlusswelle (Wellenzapfen)
Höhe: 30 mm / Ø: max. 70 mm
6901070
Betätigungsset (Puck) für
Doppelsensoren; Endlage bedämpft;
Auf- und Zu-Schaltpunkt einstellbar;
Lochbild auf Flanschfläche:
80 x 30 mm und 130 x 30 mm;
Anschlusswelle (Wellenzapfen) Höhe:
20 mm / Ø: max. 30 mm
