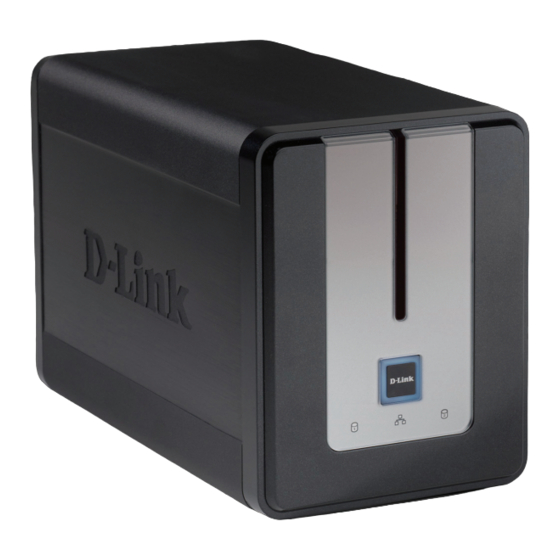

D-Link DNS-323 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. D-Link Anleitungen
  4. Router
  5. DNS-323
  6. Kurzanleitung

D-Link DNS-323 Kurzanleitung

Vorschau ausblenden Andere Handbücher für DNS-323:

Werbung

Quicklinks

Windows XP & DNS-323: Zugriff auf die Netzfreigaben

1. Über dieses Dokument

Dieses Dokument erklärt, wie Sie auf dem DNS-323 Gruppen und Benutzer
anlegen, Freigaben einrichten und diese unter Windows XP benutzen.
Es wird vorausgesetzt, dass Sie die IP-Adresse des DNS-323 kennen und über
einen Webbrowser auf die Konfiguration des DNS-323 zugreifen können.
In dieser Anleitung wurde dem DNS-323 die IP-Adresse 192.168.0.183
zugewiesen. Ersetzen Sie jeweils diese Adresse durch diejenige Ihres Gerätes.
Inhalt:
1. ÜBER DIESES DOKUMENT .............................................................................................................. 1
2. ZUGRIFF AUF DEN DNS-323 MIT UPNP.......................................................................................... 2
3. ZUGRIFF AUF DEN DNS-323 MIT DEM EASY SEARCH UTILITY.................................................. 5
4. ANLEGEN EINER NEUEN FREIGABE.............................................................................................. 6
5. ZUGRIFF AUF EINE GESCHÜTZTE FREIGABE............................................................................ 10
7. WEITERE HINWEISE ....................................................................................................................... 15
- 1 -

Werbung

loading

Verwandte Anleitungen für D-Link DNS-323

Inhaltszusammenfassung für D-Link DNS-323

  • Seite 1: Inhaltsverzeichnis

    Dieses Dokument erklärt, wie Sie auf dem DNS-323 Gruppen und Benutzer anlegen, Freigaben einrichten und diese unter Windows XP benutzen. Es wird vorausgesetzt, dass Sie die IP-Adresse des DNS-323 kennen und über einen Webbrowser auf die Konfiguration des DNS-323 zugreifen können.

  • Seite 2: Zugriff Auf Den Dns-323 Mit Upnp

    2. Zugriff auf den DNS-323 mit UPnP Vor der Erstkonfiguration des DNS-323 ist eine Standardfreigabe (Volume_1) eingerichtet, auf welche ohne Benutzername und Passwort zugegriffen werden kann. Falls das Gerät nicht ohnehin direkt in der Netzwerkumgebung angezeigt wird, gehen Sie bitte so vor, wie in diesem Kapitel beschrieben.
  • Seite 3 3. Bestätigen Sie folgende Meldung mit „Ja“: 4. Sie bekommen Ihren DNS-323 angezeigt als „dlink-XXXXXX“. Der zweite Teil des Namens „dlink-ADEDD5“ in unserem Beispiel setzt sich aus den letzten 6 Hexadezimalstellen der Hardware-Adresse des DNS-323 zusammen. 5. Wenn Sie das Symbol doppelklicken öffnet Ihr Webbrowser (z.B.
  • Seite 4 Tipp: Den Namen des Geräts können Sie in der Konfiguration des DNS-323 unter „Setup“ -> „Device“ im Feld „Name“ einstellen. Wenn der Zugriff per Webbrowser nicht funktionieren sollte, dann kann dies unter anderem folgende Ursachen haben: 1. Der DNS-323 hat eine IP-Adresse außerhalb des Bereiches der für Ihr Netzwerk konfiguriert ist.

  • Seite 5: Zugriff Auf Den Dns-323 Mit Dem Easy Search Utility

    3. Zugriff auf den DNS-323 mit dem Easy Search Utility Das Easy Search Utility zeigt Ihnen den DNS-323 in der oberen Liste („Network Storage Device“) an. Sie sehen die IP-Adresse in der Zeile „IP“, hier 192.168.0.183. Im mittleren Feld („LAN“) sehen Sie (nachdem Sie oben das Gerät angeklickt haben), die IP-Adressen Einstellungen des DNS-323.

  • Seite 6: Anlegen Einer Neuen Freigabe

    In diesem Kapitel wird gezeigt, wie Sie einen neuen Ordner anlegen und diesen für die Benutzer einer neuen Benutzergruppe freigeben. 1.) Öffnen Sie die Web-Konfiguration des DNS-323 über Ihren Webbrowser und wechseln Sie in den Konfigurationspunkt „Advanced“ -> „Groups“. 2.) Geben Sie im Abschnitt „Create a Group“ einen Gruppenname an. In unserem Beispiel nennen wir die Gruppe „VistaUserGruppe“.
  • Seite 7 6.) Öffnen Sie im Windows-Explorer den DNS-323. Entweder finden Sie diese unter „Arbeitsgruppencomputer anzeigen“ (Bild 1) oder durch Eingabe der IP-Adresse mit vorangestellten „\\“ (Bild 2). Bild 1 – Der DNS-323 wird unter Netzwerk gefunden Bild 2 – Zugriff auf die IP-Adresse des DNS-323 „\\192.168.0.183“...
  • Seite 8 8.) Öffnen Sie die Web-Konfiguration des DNS-323 über Ihren Webbrowser und wechseln Sie in den Konfigurationspunkt „Advanced“ -> „Network Access“. Wählen Sie im Abschnitt „Network Access Settings“ beim Punkt „Category“ „Group“ aus. Wählen Sie Ihre neu angelegte Gruppe. Stellen Sie „Permission“ auf „Read/Write“.
  • Seite 9 11.) Die neue Freigabe (Share) wird nun in einer Zeile im Abschnitt „Network Access List“ angezeigt. 12.) Öffnen Sie erneut unter Vista den DNS-323 (Siehe auch Punkt 6). Dort gibt es nun eine neue Freigabe mit dem Namen ihres Ordners.

  • Seite 10: Zugriff Auf Eine Geschützte Freigabe

    Sie wie unter Kapitel vier beschrieben eine Freigabe für eine Gruppe oder einen bestimmten Benutzer eingerichtet haben. 1.) Öffnen Sie den DNS-323 wie in Kapitel 4, Punkt 6 gezeigt. 2.) Klicken Sie den Ordner mit der rechten Maustaste an und wählen Sie „Netzlaufwerk verbinden“.
  • Seite 11 3.) Klicken folgenden Dialog „Verbinden unter anderem Benutzernamen herstellen: 4.) Geben Sie den Benutzernamen und das Passwort von einem der Benutzer ein, welcher auf die Freigabe zugreifen kann, oder zu einer Gruppe gehört, die zugreifen kann. 5.) Klicken Sie auf OK und danach auf „Fertig stellen“. - 11 -...

  • Seite 12: Anlegen Einer Batchdatei Zum Verbinden Der Netzlaufwerke

    1.) Öffnen Sie den Windows Editor (Programme -> Zubehör) 2.) Schreiben Sie folgende Zeilen in die Datei: net use y: \\192.168.0.183\TestOrdner /USER:VistaUser 12345678 Der Befehl „net use…“ verbindet ein Netzlaufwerk. In diesem Beispiel wird die Freigabe VistaTestOrdner nach Laufwerk y: verbunden. Der DNS-323 hat die IP-Adresse 192.168.0.183, Benutzername für...
  • Seite 13 Der Befehl „@echo off“ unterdrückt doppelte Anzeigen, „pause“ hält die Verarbeitung am Ende an, damit Sie sehen können, ob der Befehl erfolgreich war. 3.) Klicken Sie auf „Datei“ und dann auf „Speichern unter…“ 4.) Wählen Sie als Ziel den Desktop. Der Dateiname muss mit „.bat“ enden und der Dateityp muss auf „Alle Dateien“...
  • Seite 14 5.) Doppelklicken Sie auf die auf dem Desktop angelegte Datei, um den Befehl auszuführen. 6.) Anschließend erscheint unter „Computer“ Explorer neue Netzlaufwerk. Die Anzeige im Windows „Dateisystem: NTFS“ ist nicht richtig. Auf dem DNS- 323 wird das Dateisystem ext2 verwendet. - 14 -...

  • Seite 15: Weitere Hinweise

    Warnung: Beim Update von einer älteren Firmware auf Version 1.03 ist meist eine erneute Formatierung der Festplatten notwendig. Sichern Sie unbedingt Ihre Daten bevor Sie ein Update durchführen! Die Firmware Version 1.03 finden Sie unter folgender Adresse: ftp://ftp.dlink.de/dns/dns-323/driver_software Stand: 28. September 2007 Copyright: D-Link Deutschland GmbH - 15 -...
